鲍尔默微型电感式感应接近开关结构

　　做自动化线体的结构设计这么多年，选型接近开关的时候踩过不少坑，要么是安装位卡不上型材槽，要么是检测距离不够频繁误触发，要么是出线方向干涉周边运动部件，这款微型电感式接近开关的结构设计，刚好解决了不少紧凑工位的检测痛点。先从实际应用场景说，这类小体积方形接近开关，最常用在3C电子装配线的小零件到位检测、半导体设备的晶圆载具位置确认、小型模组的滑台原点限位、包装机械的送料拨爪位置反馈，还有医疗设备的耗材装载到位检测，这些场景的共同特点就是安装空间极度局促，传统圆柱形M8、M12接近开关要么安装座占空间，要么头部检测方向调整受限，方形薄款的结构刚好能贴装在型材侧面、治具基板的沉槽里，不用额外做凸出的安装支架。再讲实际用途，

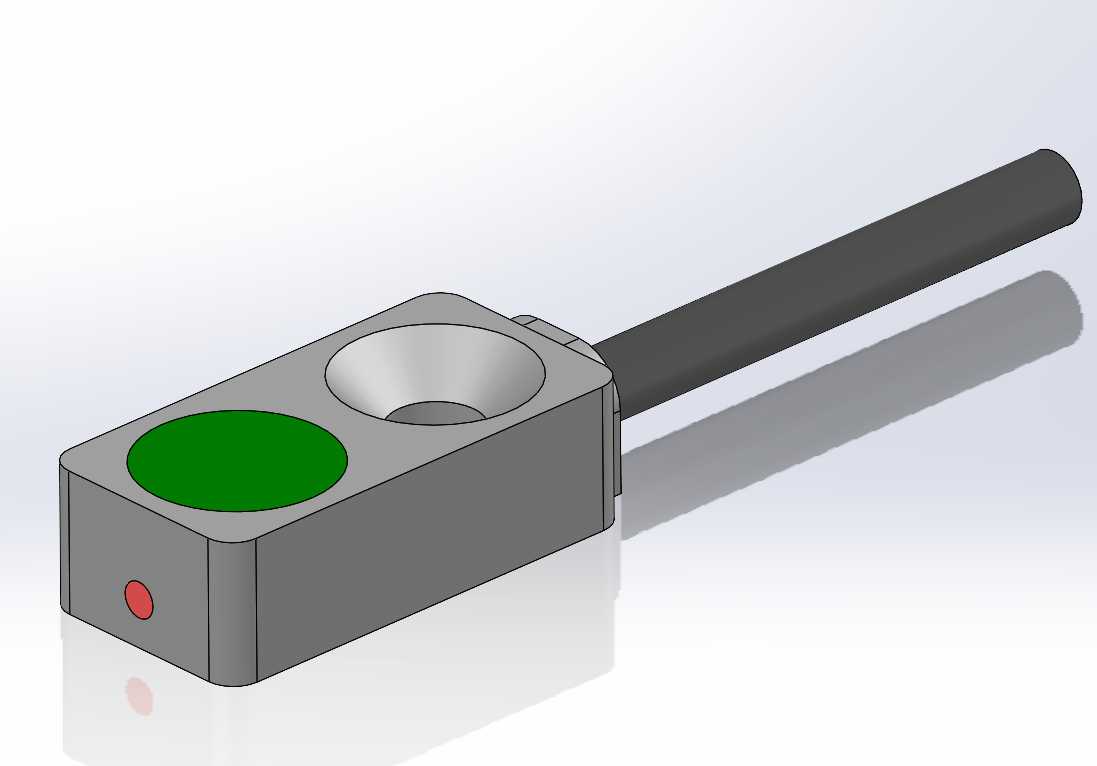

　　它属于非接触式检测元件，不用和被测金属件直接接触，靠前端感应面的电磁场变化识别金属物体的靠近，相比机械接触式的行程开关，没有机械磨损，响应速度能到微秒级，长期运行不会因为触点氧化出现接触不良，适合高频往复运动的工位检测，比如高速分拣线的料块到位触发，每分钟上百次的动作频率下，接触式开关可能两三个月就失效，这类电感式接近开关的无接触结构能稳定运行数年。说到功能特性，这款产品的感应面设置在壳体正面的绿色区域，侧面带红色状态指示灯，检测到金属物体时指示灯直接点亮，现场调试的时候不用蹲在设备旁边看PLC输入点状态，肉眼就能直接判断开关是否触发，调试效率能提升不少；出线方向从壳体尾部轴向引出，线缆采用耐弯折的柔性护套，

　　适合拖链内往复运动的布线场景，不会因为频繁弯折出现线芯断裂；壳体采用一体化注塑包胶结构，侧边没有拼接缝隙，能抵御车间内的切削液飞溅、粉尘侵入，满足常规工业现场的IP防护要求。再聊设计思路，做这类小型检测元件的三维建模时，首先要优先保证安装边界的准确性，壳体上的安装沉孔位置、孔径、沉孔深度必须和实物完全一致，很多新手建模的时候容易忽略安装孔的沉头深度，导致实际装配时螺丝头凸出壳体表面，要么刮蹭运动部件，要么没法贴紧安装面；其次是感应面的位置精度，感应面的中心位置直接决定了实际检测的触发点，建模时如果偏移了1mm，实际现场调试就会出现提前触发或者触发不到位的问题；还有尾部出线的护套直径、线缆最小弯折半径也要在模型里体现，

　　布线的时候能提前预留出线空间，避免线缆被周边结构件挤压磨损。最后说外形尺寸与安装边界，这款属于超小尺寸的方形接近开关，壳体整体厚度很薄，能嵌入15系列铝型材的侧面槽内安装，不用额外切割型材或者做转接支架；安装孔采用沉头通孔设计，适配M2或者M2.5的内六角螺丝，安装时可以从正面直接锁付，不用在安装板背面预留螺母操作空间，对紧凑治具的结构设计非常友好；感应面的检测方向垂直于安装面，安装时只要保证被测金属件的运动路径正对感应面，预留好额定检测距离的间隙就行，不用额外调整角度；尾部出线的长度可以根据实际布线需求裁剪，模型里预留了线缆的出线方向基准，布线时可以顺着线槽方向走线，不会和周边的气管、其他传感器线缆出现干涉。做这类标准工业元件的三维模型，核心不是做外观渲染有多好看，而是所有装配相关的尺寸、安装位、干涉边界都要和实物完全匹配，结构工程师选型的时候直接把模型调入装配体，就能直接验证安装空间、检测位置是否合理，不用等实物买回来才发现装不上，能大幅减少设备调试阶段的改图工作量。
