Hytronik HC005S微波感应传感装置

　　在商用照明、智能家居、工业区域照明等需要人体存在感应触发的场景里，这类微波传感模块是实现自动亮灭、调光控制的核心感知部件，相比传统红外感应，微波探测不受环境温度、遮挡物表面材质影响，可穿透非金属薄壳实现隐蔽安装，在走廊、地下车库、设备机房、公共卫生间等区域的照明改造与新建项目中应用广泛，能有效降低非必要照明时长，减少无效能耗。这款传感模块的设计完全围绕紧凑安装的需求展开，整体采用一体化塑壳封装，将微波探测天线、信号处理电路、接线端子全部集成在单块壳体内，不需要额外搭配外围转接板，可直接嵌入灯具驱动腔体内或者固定在灯具侧边，适配绝大多数紧凑型LED灯具的内部安装空间。从结构设计来看，壳体分为上下两个扣合部分，

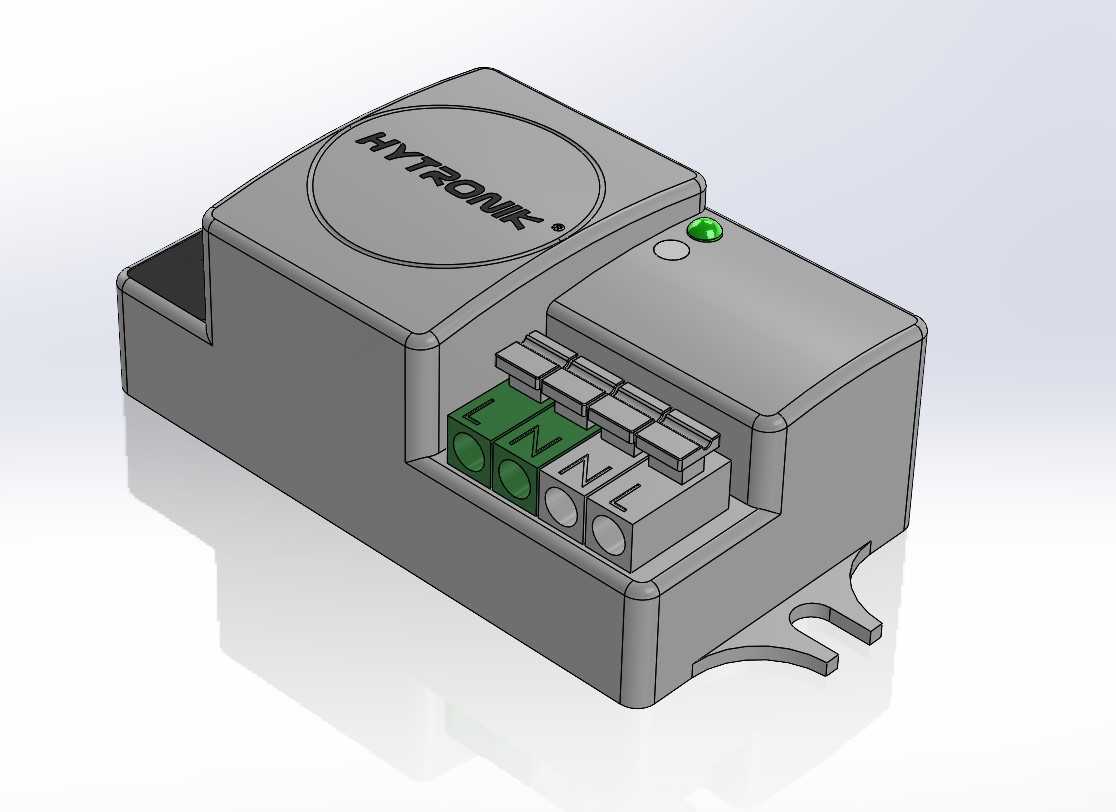

　　上壳表面预留圆形的天线透波区域，表面印制品牌标识，该区域没有金属遮挡，保证微波信号的正常收发，不会因为壳体屏蔽导致探测距离衰减；上壳一侧设置状态指示小孔，内置绿色指示灯，模块正常工作、探测到移动目标时会给出对应灯光提示，方便现场调试时确认探测状态，不需要额外外接检测设备。接线端采用插拔式端子排，分为强电输入与负载输出两个接线组，端子上清晰标注L、N接线标识，现场接线时不需要额外对照说明书即可完成接线，端子的压线结构适配0.5-1.5平方的多股铜芯线，满足常规照明回路的载流要求，端子旁的壳体做了内凹的走线槽，接线完成后导线可顺着槽位引出，不会因为壳体扣合压伤线皮。安装固定结构设置在壳体底部，采用带开口的挂耳设计，

　　可直接通过M3或者M4的自攻螺丝固定在灯具壳体的安装柱上，也可搭配扎带穿过挂耳开口绑定在灯具内部的支架上，两种安装方式都不需要额外设计定制固定件，适配不同灯具的内部安装条件。模块的整体外形做了圆角处理，没有尖锐棱角，在装入灯具腔体时不会刮伤内部导线绝缘层，壳体的合模缝做了错位止口设计，可阻挡日常使用中的灰尘、潮气进入壳体内部，适配普通室内非防水场景的使用要求，不需要额外做灌封处理即可满足常规环境的防护需求。从功能实现的角度，这款微波传感器采用多普勒探测原理，可探测区域内的移动物体，输出开关控制信号给灯具驱动，探测范围与灵敏度可通过壳体内部的电位器调节，适配不同层高、不同探测范围的安装场景，比如走廊区域可调整为窄范围长距离探测，

　　大开间办公室可调整为宽范围覆盖，避免相邻灯具的探测区域重叠导致误触发。建模过程中完全对照实物与官方公开的尺寸参数还原，所有外部结构特征包括端子位置、指示灯位置、挂耳尺寸、壳体外形公差都按照实物1:1复刻，模块模型仅保留外部装配需要的结构特征，没有还原内部电路板细节，在做灯具整体装配设计时，可直接将该模型导入装配体，检查安装间隙、接线空间是否满足要求，避免出现安装干涉、接线位置与灯具内部结构冲突的问题。在实际选型使用时，需要注意模块的安装位置不能紧贴金属构件，金属会屏蔽微波信号导致探测失效，同时要避开空调出风口、直接对着通风管道的位置，避免气流扰动导致的误触发，模型中预留的安装边界尺寸可直接给结构设计师做参考，在灯具设计阶段就预留好对应的安装空间与走线位置，不需要后期反复调整结构。这类集成式微波传感模块相比分体式的探测方案，省去了天线与控制板之间的连线工序，生产装配时只需要固定模块、接好强电线即可完成组装，能有效降低灯具生产的装配工时，同时一体化的封装也减少了现场接线的故障点，提升长期使用的可靠性。
