适配M3紧固件16mm中心距聚碳酸酯绳索夹杆

　　在低压电气柜内部布线、小型自动化设备走线、户外通讯基站线缆防护这类场景里，线缆在固定点位置的应力集中一直是容易被忽略的故障点——尤其是线径0.75mm的25芯多股控制电缆，本身线芯细、外层绝缘厚度有限，要是用常规的扎带直接捆扎在安装板上，设备运行时的振动、线缆自身的重力拉扯，很容易在捆扎位置出现绝缘层磨损、线芯拉断的问题，严重时还会引发信号中断、短路等故障。这款夹杆就是针对这类小线径多芯控制电缆的固定需求设计的，核心作用就是在固定线缆的同时，消除固定位置的应变，把拉扯力分散到更长的线缆接触段上，避免局部应力集中。

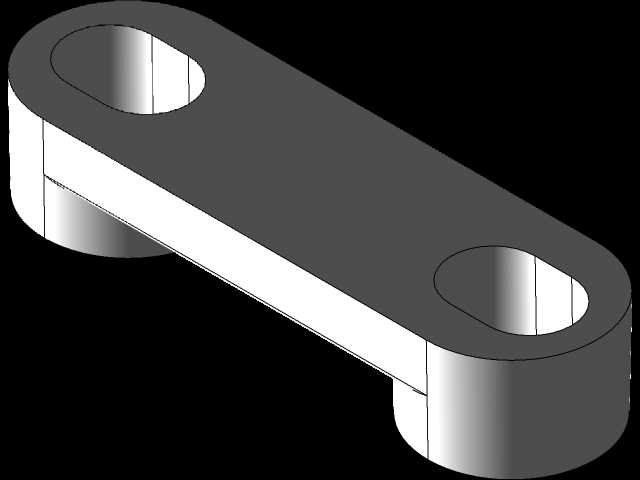

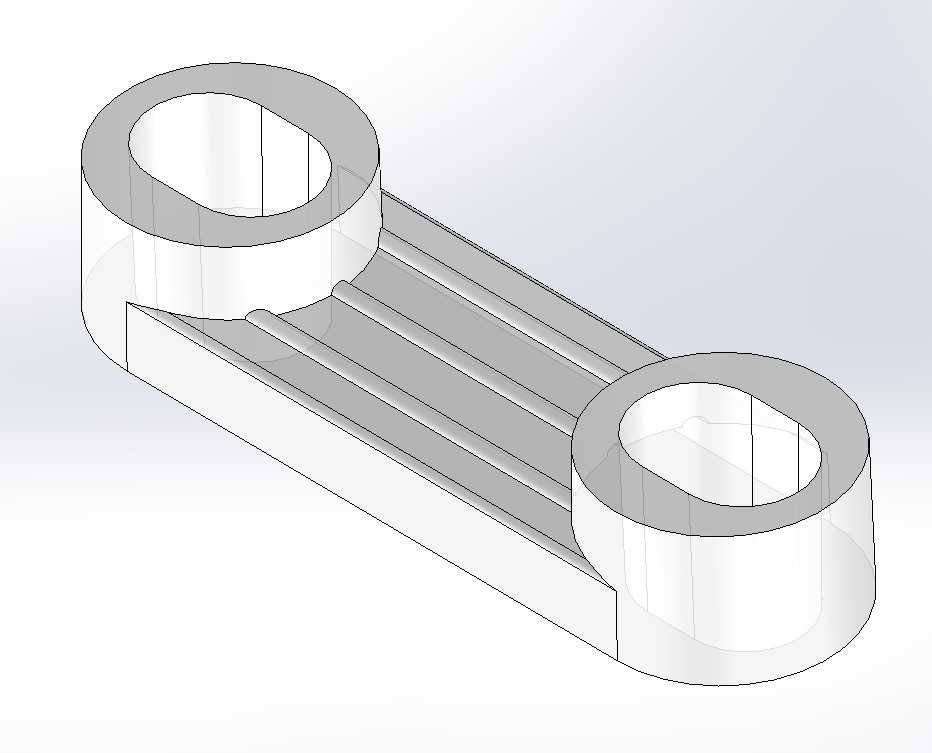

　　从结构设计来看，这款夹杆采用双端椭圆安装孔加中间承托段的布局，两个安装孔的中心距严格控制在16mm，适配行业内通用的M3规格紧固件，不管是用M3十字盘头螺丝配合尼龙螺母固定在环氧安装板上，还是用M3自攻螺丝固定在ABS材质的设备壳体走线槽旁，都能直接匹配安装孔位，不需要额外扩孔或者调整安装位置。两端的安装孔做了沉台设计，螺丝锁紧之后，螺丝头部不会突出夹杆上表面，不会和周边布设的其他线缆产生干涉，也避免了尖锐的螺丝边缘刮破相邻线缆的绝缘层。中间的线缆承托段做了和0.75mm25芯电缆外径匹配的圆弧凹槽，凹槽表面做了细微的防滑纹理但没有尖锐棱角，线缆放置在凹槽内之后，夹杆和线缆的接触长度达到20mm以上，当线缆受到沿轴向的拉扯力时，夹紧力会均匀分布在这段接触面上，不会像扎带那样把所有压力集中在几毫米的宽度上，从根源上避免了绝缘层被压伤、线芯被拉断的问题。

　　材质选用聚碳酸酯而非普通ABS，主要是考虑到实际使用场景的环境要求：聚碳酸酯本身的抗冲击强度是ABS的3倍以上，在-20℃到60℃的工作温度区间内不会出现脆裂或者软化的问题，不管是户外设备的低温环境，还是电气柜内部靠近发热元件的稍高温环境，都能保持稳定的夹持力；同时聚碳酸酯的绝缘性能优异，表面电阻率达到10^15Ω以上，即使固定的是220V级别的控制线缆，也不会出现漏电击穿的问题，满足电气布线的绝缘安全要求。另外聚碳酸酯的耐老化性能更好，长期使用不会出现发黄变脆的问题，使用寿命比普通塑料夹杆长2倍以上，减少后期设备维护的更换成本。

　　安装边界方面，这款夹杆的整体厚度控制在8mm，安装之后突出安装面的高度只有7mm，在布线空间紧凑的小型设备内部，比如PLC扩展模块旁的走线区域、伺服驱动器的信号线缆布设区域，不会占用过多的布线空间，也不会影响周边元器件的安装和散热。夹杆的整体宽度为12mm，两个安装孔的椭圆设计预留了0.8mm的位置调整余量，即使安装板上的螺丝孔位存在小范围的加工误差，也能顺利安装，不需要重新打孔，降低了现场安装的调整难度。

　　在实际选型使用的时候，需要注意这款夹杆是单槽设计，单根夹杆适配单根0.75mm规格的25芯电缆，如果是多根线缆并排固定，可以按照18mm的间距连续布置多个夹杆，既保证每根线缆都有独立的夹持应力消除区域，也不会让夹杆之间互相干涉。和传统的电缆固定头相比，这款夹杆不需要在安装板上开大尺寸的穿线孔，只需要打两个M3螺丝的安装孔即可，对于已经加工完成的安装板来说，后期加装线缆固定点的时候更加方便，不会破坏安装板的原有结构强度；和粘式扎带固定座相比，这款夹杆的夹持力更稳定，不会因为粘胶老化出现固定座脱落的问题，在有振动的设备上使用可靠性更高。

　　设计过程中也做了对应的受力验证：当线缆承受15N的轴向拉力时，夹杆和线缆接触位置的绝缘层压强只有0.2MPa，远低于聚氯乙烯绝缘层的抗压屈服强度，不会出现绝缘层被压变形的问题；同时夹杆自身的安装孔位置在M3螺丝锁紧到0.6N·m的标准扭矩下，不会出现开裂或者滑丝的问题，满足常规电气安装的扭矩要求。中间承托段的圆弧半径做了0.1mm的倒角处理，线缆在夹杆位置小角度弯折的时候，也不会被圆弧边缘割伤绝缘层，适配设备内部线缆小范围转向位置的固定需求。
