单孔电缆进线密封盖结构设计

　　在电气柜、户外接线盒、卫星通讯设备壳体这类需要线缆穿入的结构场景中，线缆穿过壳体开孔后的密封、防护与固定一直是结构设计里容易被忽略但直接影响设备防护等级的细节。这款单孔电缆入口盖，就是针对薄板类壳体开孔设计的快装式护线密封件，主要解决金属薄板或塑料壳体开孔后，线缆穿入时的孔边割线、线缆晃动、缝隙防尘防水的问题，尤其适配需要快速装配、后期免维护的批量生产设备场景。

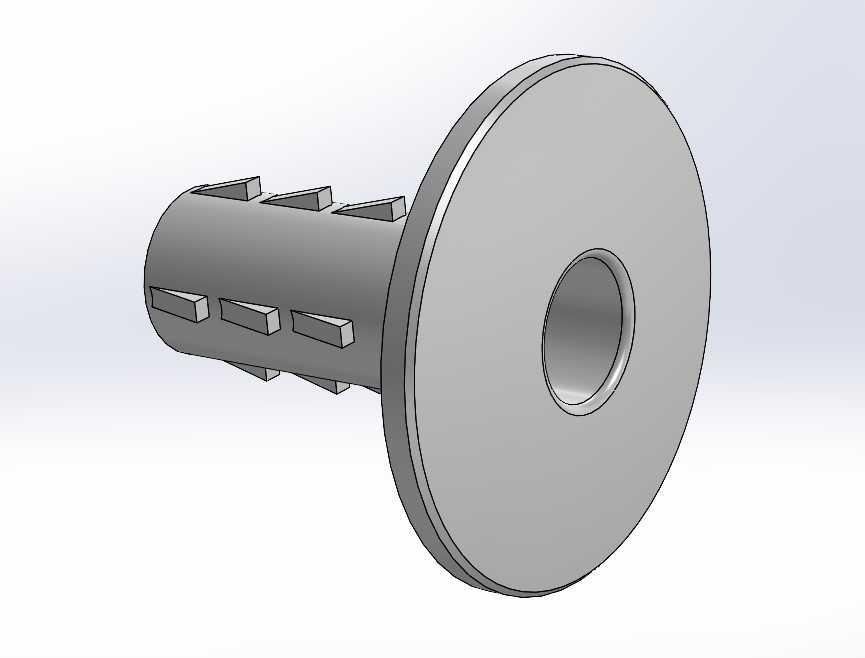

　　从结构设计逻辑来看，这款零件采用了卡扣式免工具安装的思路，整体分为头部法兰盘与柱身卡接段两部分。头部法兰盘的直径远大于壳体安装开孔直径，安装后法兰面完全贴合壳体外壁，能够覆盖开孔周边的缝隙，避免灰尘、溅水从孔边缝隙进入设备内部，法兰盘的厚度经过匹配，既保证足够的承压面积不会在安装时陷入开孔，又不会因为过厚导致外凸过多影响壳体外部的其他部件装配。柱身部分设计了多圈周向分布的弹性倒刺卡齿，每一圈卡齿都带有朝向法兰盘的倾斜角度，当柱身被压入壳体开孔时，卡齿会受开孔内壁挤压向内弹性收缩，待整个柱身完全穿过开孔后，卡齿在自身弹性作用下向外弹开，倒扣在壳体内壁上，配合外侧的法兰盘形成双向夹持，不需要额外加装螺母、打胶或者使用紧固件，直接按压即可完成固定，装配效率远高于传统的螺纹式电缆接头，适合流水线批量装配作业。

　　柱身中心是贯通的光滑内孔，孔壁做了圆角过渡处理，没有尖锐的合模线或者毛刺，线缆穿过内孔时不会被孔壁划伤绝缘层，内孔的直径公差经过严格控制，适配对应线径的电缆穿入后，能够和线缆外护套形成适度的抱紧力，既不会因为间隙过大导致密封失效，也不会因为抱紧力过大压伤线缆内部的线芯。柱身上的卡齿排布做了错位设计，相邻两圈的卡齿在周向上错开一定角度，这样不管壳体开孔的公差在允许范围内有多大的偏差，都能保证至少有两圈卡齿完全卡接在壳体内壁上，避免因为开孔尺寸偏大导致卡接不牢、零件脱落的问题，同时多圈卡齿的设计也能适配一定厚度范围内的壳体板材，不需要针对不同板厚单独开模生产不同规格的零件，减少了生产端的物料种类。

　　从安装边界来看，这款零件适配的是圆形开孔，安装时只需要在壳体上冲出或者钻出对应直径的圆孔，不需要额外加工螺纹、沉孔或者其他复杂结构，对壳体的加工精度要求较低，普通的薄板冲压、塑料注塑成型的壳体都能直接适配。安装完成后，零件突出壳体内壁的长度较短，不会占用壳体内部过多的布线空间，适合内部空间紧凑的小型电气设备使用，比如户外小型通讯终端、壁挂式接线盒、小型卫星接收设备的壳体进线位置，都能看到这类结构的应用。

　　在实际选型使用时，需要注意几个设计边界：首先是壳体的板厚需要匹配卡齿的可卡接范围，板厚过薄会导致卡齿的倒扣量不足，受线缆拉扯时容易脱落；板厚过厚则会导致卡齿无法完全穿过开孔，无法形成有效卡接。其次是穿入的线缆线径需要和内孔直径匹配，线径过大会导致装配时压入困难，甚至撑裂柱身结构；线径过小则会导致内孔和线缆之间存在缝隙，无法达到应有的防尘防护效果。另外这类零件一般采用具备一定弹性的尼龙材质注塑成型，本身具备不错的绝缘性能与耐候性，户外使用时能够耐受一定的紫外线照射与温度变化，不会轻易脆化开裂，但是不适合在长期接触油污、强腐蚀溶剂的场景下使用，选型时需要根据设备的实际使用环境匹配材质。

　　从三维建模的角度来看，这类零件的建模重点在于卡齿的角度与弹性变形量的匹配，建模时需要准确还原卡齿的倾斜角度、齿高以及周向排布位置，同时法兰盘与柱身的过渡位置需要做圆角处理，避免应力集中导致零件在安装或者使用过程中出现断裂。内孔的同轴度需要严格控制，保证法兰盘端面和内孔轴线垂直，这样安装后法兰面能够完全贴合壳体表面，不会出现局部缝隙影响防护效果。在做装配验证时，可以通过干涉检查确认卡齿压入开孔时的变形量在材料允许的弹性范围内，同时模拟线缆穿入时的接触状态，确认孔壁不会对线缆绝缘层造成切割损伤。
