适配8mm轴的RMS磁性执行器结构设计

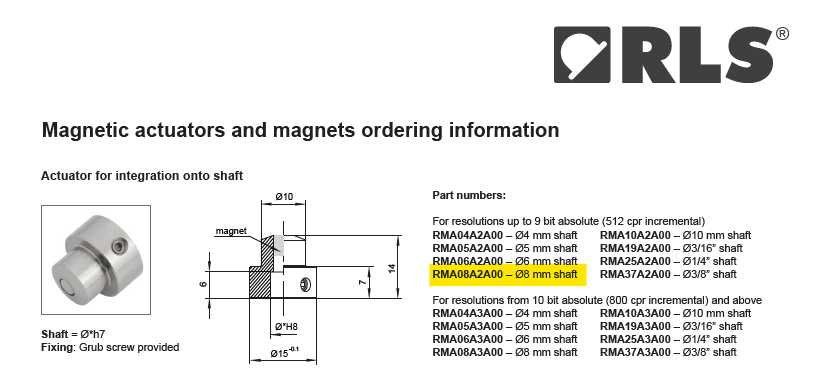

　　在精密传动、轻载自动化执行、实验室光学调整架这类对传动间隙、接触磨损有严苛要求的场景里，非接触式的磁性执行部件一直是替代刚性机械连接的优选方案，这款适配8mmh7公差轴的RMS磁性执行器，就是针对这类小规格轴系的磁传动需求做的结构设计。先从安装边界说起，执行器下部的基座是整个部件的安装承载主体，下部圆柱基座的外径做了统一的同轴度管控，侧面预留的内六角紧定螺钉孔，是用来和穿入中心孔的8mm轴做锁紧固定的，这里特意选用h7公差的轴适配，是因为h7属于基孔制/基轴制里常用的过渡配合公差带，既不会因为间隙过大导致轴和执行器内孔出现偏心晃动，也不会因为过盈量太大导致装配时需要敲击压装，损伤轴表面或者执行器的内部磁路结构，

　　装配时只需要将轴穿入基座中心的通孔，拧入侧面的内六角紧定螺钉顶紧轴的平面，就能完成执行器和轴的周向与轴向固定，不需要额外做键槽加工，对小直径轴的强度削弱极小。上部的凸台结构是磁作用的核心工作段，整个执行器的磁路就封装在金属壳体内部，金属外壳采用的是不导磁的不锈钢材质，既可以隔绝外部铁屑吸附到磁体表面影响磁路性能，也能对内部的永磁体做物理防护，避免装配或者使用过程中磁体磕碰碎裂。设计的时候特意将上部工作段和下部基座做了同轴的阶梯轴结构，阶梯处的退刀槽做了微小的圆角过渡，避免机加工的时候出现应力集中，同时这个阶梯面也可以作为轴向安装的定位面，当轴穿入内孔顶到阶梯位置时，就能保证执行器在轴上的轴向位置精度，不需要反复调整安装尺寸。从功能特性来看，这款磁性执行器依靠内部永磁体产生的稳定磁场，可以和配套的磁性从动件实现非接触式的扭矩传递，没有机械接触就意味着没有传动磨损，不需要定期加注润滑脂，也不会因为长期使用出现接触间隙变大、传动回差超标的问题，在洁净度要求高的实验室设备、半导体轻载输送工位、小型光学调整平台这类场景里，不会因为磨损产生金属碎屑污染工作环境，也不会因为润滑脂挥发影响洁净度。实际选型的时候需要注意，这款执行器的磁作用面是上部圆柱的顶面以及侧面的环形区域，安装时要保证和配套从动件的作用距离在磁路有效气隙范围内，气隙过大会导致传递扭矩不足出现打滑，气隙过小则容易因为安装同轴度误差出现磁吸附剐蹭，影响运动平顺性。结构设计阶段，

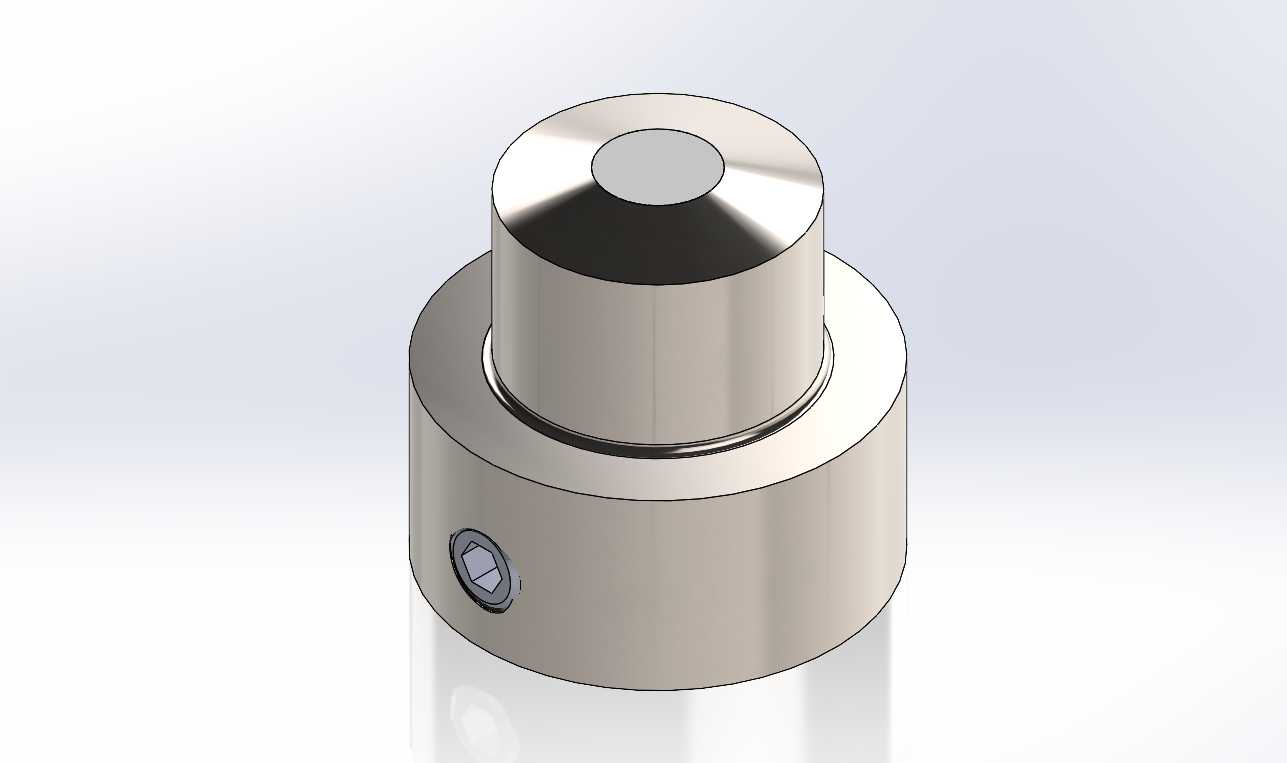

　　建模时特意将所有外露的棱边都做了0.2mm的倒角处理，既避免机加工后留下锋利的飞边划伤装配人员，也能减少装配过程中磁体吸附铁屑时在棱边处的堆积，日常维护时只需要用无尘布擦拭外表面就能清理掉吸附的微小铁屑。侧面的紧定螺钉选用的是内六角凹端紧定螺钉，凹端可以在轴表面顶出微小的定位凹坑，进一步提升锁紧的可靠性，即使设备运行过程中存在小幅振动，也不会出现紧定螺钉松脱、执行器在轴上移位的问题。整个部件的外形是完全的回转体结构，所有加工面都可以在车床上一次装夹完成除侧面螺钉孔之外的所有加工工序，加工工艺性好，不需要复杂的工装夹具就能保证各段圆柱的同轴度要求，侧面的紧定螺钉孔只需要在钻床上做径向钻孔攻丝即可，加工难度低，

　　批量生产时的品控稳定性容易保证。在磁路布局上，内部永磁体采用的是轴向充磁的环形结构，磁通量沿着上部圆柱的轴向均匀分布，和配套从动件作用时的磁力分布均匀，不会出现周向的磁力突变，传动过程中的阻力矩波动极小，适合用在需要微调角度、小扭矩平稳传动的场合，比如光学镜片的俯仰调整架、小型物料的分拨工位、非接触式的阻尼加载结构里，都能看到这类磁性执行器的应用。和传统的刚性联轴器连接相比，这种磁性执行器还具备过载保护的特性，当负载超过磁路所能传递的最大扭矩时，主动端和从动端会出现打滑，不会因为过载烧坏驱动电机或者折断传动部件，故障排除后只需要重新对齐磁路位置就能恢复正常工作，不需要更换损坏的机械零件，能大幅降低小型自动化设备的维护成本。建模过程中对各部分的壁厚做了均匀化处理，下部基座的壁厚保证了足够的结构强度，锁紧螺钉时不会出现基座变形，上部磁体封装段的壁厚在保证结构强度的前提下尽可能做薄，减少金属壳体对磁路的磁阻影响，最大化磁能的利用率，避免因为壁厚过厚导致气隙磁密不足，传递扭矩达不到设计要求。
