多通路集成式法兰连接结构件

　　在流体输送管路系统、液压动力单元集成、工艺介质分流汇流工位中，这类多通路集成法兰结构是解决多管路交汇安装空间不足的核心构件，区别于传统单法兰搭配三通、四通接头的拼接方案，一体化的结构设计从根源上减少了管路连接的密封点位，降低了长期运行过程中介质泄漏的风险，尤其适用于中高压工况下的流体传输场景，比如液压站的阀组外接管路、化工小流量介质的分流节点、制冷系统的冷媒管路交汇段，都能看到这类集成结构的实际应用。

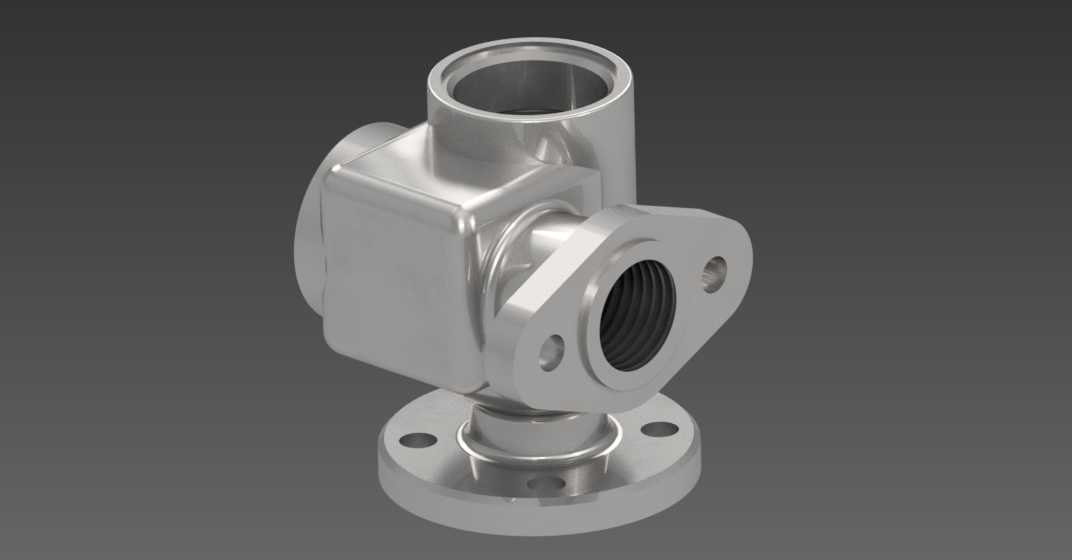

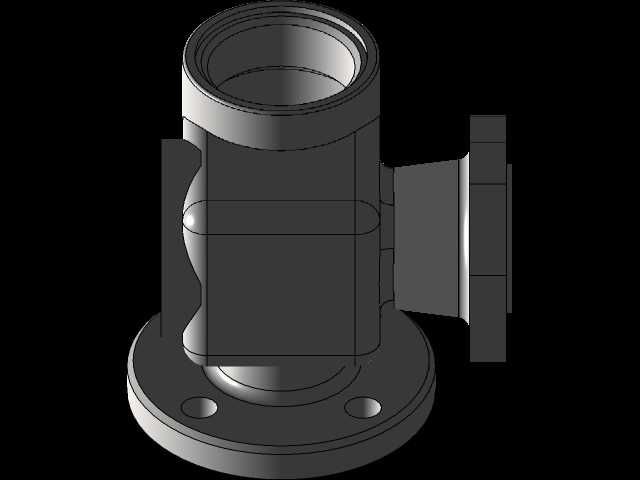

　　从结构功能来看，该构件整合了三个不同方向的连接接口，底部为标准圆形法兰盘，预留了均匀分布的螺栓过孔，可直接与对应通径的管路法兰、设备端口法兰完成对接，安装时只需匹配对应压力等级的密封垫片，按对角顺序拧紧螺栓即可保证端面密封性能；侧方接口采用带内螺纹的法兰凸缘结构，既可以通过螺纹直接旋接外螺纹管路接头，也能借助凸缘上的两个安装孔搭配锁紧件实现二次防松，适配振动幅度较大的设备安装场景；顶部为直筒式承插接口，可对接薄壁管路或者插入式传感元件，满足不同的管路接驳需求。三个接口的内部流道做了平滑过渡处理，没有直角急转弯结构，能有效降低介质流经时的局部阻力损失，减少流道内的紊流、气蚀现象，延长构件的实际使用寿命。

　　设计过程中首先要明确各接口的通径匹配关系，根据目标工况的额定流量、工作压力计算各流道的最小通径，避免通径不足导致的压损过大问题，同时要兼顾各接口的安装操作空间，比如侧方法兰的螺栓孔位置，要预留足够的扳手操作空间，避免实际安装时螺栓无法拧紧；底部法兰的螺栓孔分布严格遵循对应通径的法兰标准尺寸，保证和常规管路配件的互换性，不需要额外加工过渡连接件就能直接替换原有管路的拼接接头。结构壁厚的设计要结合材质的力学性能、额定工作压力做强度校核，尤其是流道交汇的拐角位置，是应力集中的高发区域，建模时要做圆角过渡处理，避免尖角导致的应力集中引发的结构开裂，同时外表面的方形结构段并非多余设计，一方面可以作为安装时的扳手夹持位，方便管路对接时的拧紧操作，另一方面也能增加构件整体的结构刚度，减少高压工况下的结构形变。

　　安装边界方面，底部法兰的外径尺寸决定了安装面的最小预留空间，安装时需要保证对接法兰端面的平面度符合密封要求，端面粗糙度不超过Ra3.2，避免密封垫片压合不均匀导致的泄漏；侧方接口的法兰凸缘突出长度，要求侧方对接管路的安装位置至少预留出接头长度加扳手操作的空间，避免和周边管路、结构件产生干涉；顶部承插接口的轴向高度，要考虑插入管路的插入深度，预留足够的密封段长度，同时如果顶部安装传感元件的话，还要预留元件的接线、调试空间。实际选型应用时，需要根据输送介质的特性选择对应的构件材质，普通水介质、常规液压油工况可选用普通碳钢做表面防锈处理，腐蚀性介质工况则需要选用不锈钢或者做相应的防腐衬里处理，密封垫片也要匹配介质特性选择对应的材质，避免介质侵蚀垫片导致密封失效。

　　这类集成式法兰结构相比传统拼接接头，除了减少泄漏点之外，还能大幅压缩管路交汇位置的安装空间，在布局紧凑的设备内部、狭小的管路安装井道中优势尤为明显，不需要像拼接接头那样预留多个接头的安装操作空间，整体结构更紧凑，管路布局更整洁，后期维护时也不需要逐个检查多个接头的密封情况，只需要检查三个接口的连接状态即可，降低了日常运维的工作量。建模过程中需要重点关注各接口的同轴度、法兰端面的垂直度，比如底部法兰的密封端面要和顶部承插接口的轴线保持垂直，侧方接口的轴线要和主轴线保持垂直相交，避免安装后出现管路错位、密封面压合偏斜的问题，内部流道的相交处要做平滑倒圆处理，加工时也要保证流道内壁的粗糙度，减少介质流动时的阻力，同时避免内壁粗糙导致的介质残留、结垢问题，保障管路长期运行的通畅性。
