四旋翼涵道式无人机三维结构设计

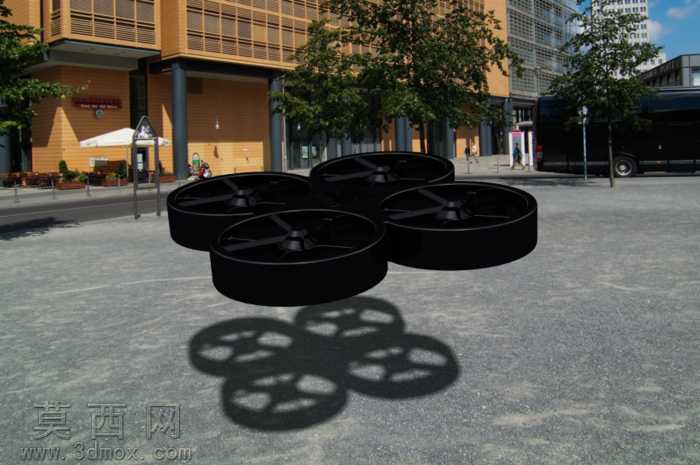

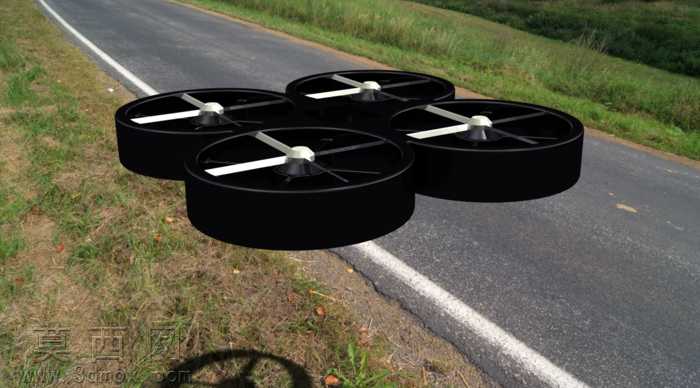

本作品为涵道式四旋翼无人机的三维建模设计成果，整体采用对称式十字布局，四个带全包覆涵道的旋翼单元均匀分布在机体四周，相较于传统外露桨叶的四旋翼机型，涵道结构既能够提升旋翼工作时的气动效率，也可避免桨叶直接触碰外物造成损坏，提升低空作业、近物飞行时的安全性。建模过程中首先完成整机参数化骨架搭建，确定四个旋翼的中心轴距、涵道内径与机身主体的比例关系，确保整机重心落在几何中心位置，为飞行姿态稳定提供结构基础。旋翼部分采用两叶直桨设计，桨叶与旋翼电机的输出轴做同轴约束，建模时还原了桨叶的翼型厚度变化与前缘倒角特征，可直接用于后续的气动仿真分析；涵道外壁做等厚圆弧处理，内壁与桨叶尖端保留均匀的安全间隙，避免转动时出现干涉。机身主体采用一体化轻量化设计思路，中部预留了飞控模块、电池仓、信号接收机的安装位，结构做了镂空减重处理，在保证结构强度的前提下降低整机自重。渲染阶段采用哑光黑色工程塑料材质赋予涵道与机身外壳，桨叶使用浅灰色高强度复合塑料材质，搭配户外沥青路面与草地环境做实景渲染，还原了真机落地停放的真实视觉效果，材质表面添加了细微的磨砂质感，避免塑料材质出现过度反光的失真问题。整机结构设计兼顾了飞行性能与防护能力，涵道的包裹式结构也能降低旋翼转动时的气动噪音，可作为小型消费级无人机、室内巡检无人机的结构设计参考，模型各部件均做了独立装配约束，支持拆解查看内部的动力单元布局与安装结构，也可根据需求调整轴距、涵道尺寸等参数，衍生出不同载荷等级的衍生机型。
