四旋翼航拍无人机机架结构设计

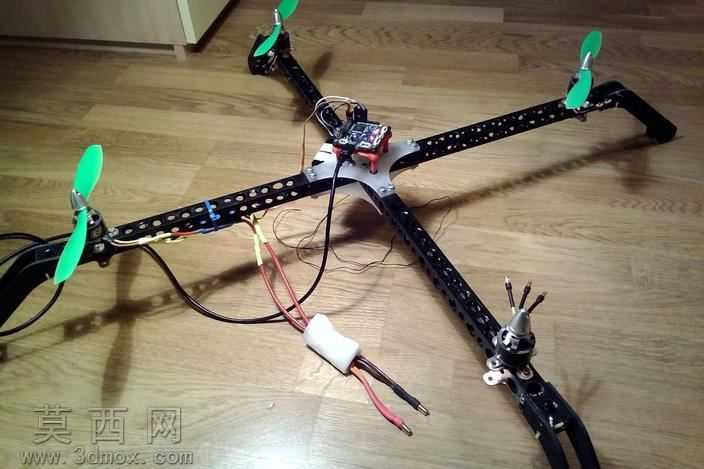

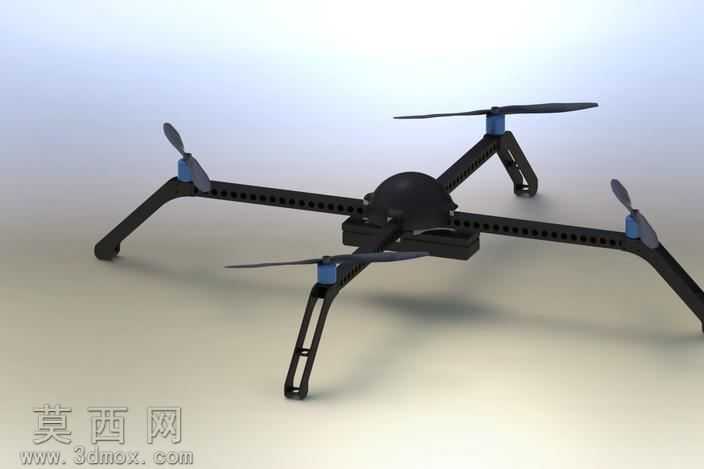

本作品为入门级多旋翼飞行器机架的三维设计成果，整体围绕新手入门多旋翼飞行器的使用需求展开建模设计，在三维建模过程中，首先完成了整机对称式布局的骨架搭建，采用X型四旋翼经典排布方案，四条机臂以中心舱为原点呈90度夹角均匀向外延伸，建模阶段对机臂的受力路径做了针对性优化，机臂主体采用镂空减重设计，沿臂身均匀排布的长圆形通孔在不降低结构抗弯强度的前提下，大幅削减了整机自重，同时为电机安装座预留了标准化的装配卡位，确保动力组件安装时的同轴度精度。中心舱部分采用圆润的半球形上盖设计，建模时对曲面做了连续顺滑处理，既可以降低飞行过程中的风阻，也能为飞控、电池、电调等核心电子元件提供充足的封闭安装空间，舱体下方预留了设备安装的卡槽位，可适配常用的飞控板与电池固定方案。起落架部分是本设计的核心优化点，针对新手操作时易出现的硬着陆、降落姿态不稳等问题，建模时将起落架支腿做了加宽外扩设计，支腿采用带加强筋的镂空结构，下端设置了接触地面的缓冲端头，大幅提升降落时的支撑稳定性，避免硬着陆过程中螺旋桨触地造成的桨叶损坏，同时支腿与机臂采用一体化衔接结构，减少了额外装配零件带来的松动风险。材质渲染阶段，机臂与起落架主体赋予哑光黑色硬质工程塑料材质，模拟碳纤维增强尼龙的质感，电机安装座部分做了深蓝色金属质感处理，与黑色机架形成清晰的视觉区分，螺旋桨采用半哑光的深色工程塑料材质，还原真实航模桨叶的视觉效果，半球形上盖做了细腻的磨砂黑质感处理，整体渲染光影柔和，清晰展现出各部分的结构层次与装配关系。设计过程中充分考虑了3D打印制作的可行性，所有结构均做了免支撑的打印适配优化，无复杂倒扣结构，打印完成后仅需简单修整即可完成装配，同时为铝质着陆缓冲件、圆顶磁吸配件预留了标准安装位，方便使用者后续自行拓展改装，整体结构兼顾了轻量化、结构强度与易制作性，十分适合多旋翼入门爱好者作为第一台自制飞行器的机架方案使用。
