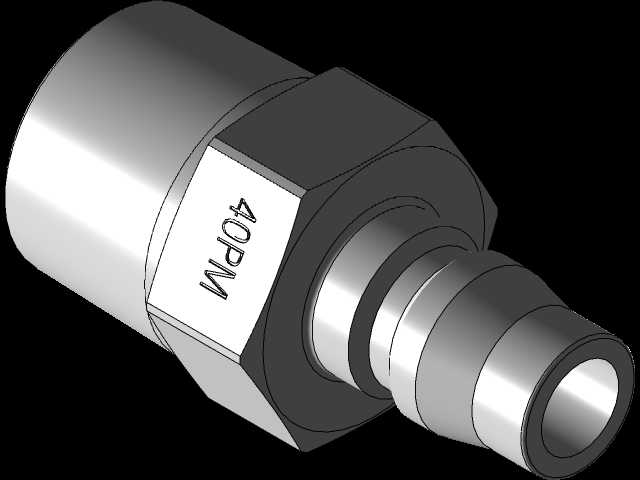

40PM插式马勒管外螺纹BSPT气动接头

　　在气动系统的管路布设场景里，这类接头承担着不同规格管路之间的介质导通与连接固定作用，常见于工业自动化生产线的气动回路、小型气动工具的气源接驳、车间集中供气系统的支路分流位置，日常工况中需要耐受0.1-1MPa区间的压缩空气压力，部分应用场景还会接触到带微量润滑油雾的压缩空气，因此对接头的密封可靠性、插拔便捷性都有明确的工程要求。这款接头采用一端插式马勒管连接、一端1/2"BSPT外螺纹连接的结构设计，插式端适配对应规格的马勒软管，安装时无需额外套丝或焊接，只需将软管插入接口到位即可依靠内部的卡紧结构实现管路防脱，配合内置的密封胶圈完成气路密封，相比传统的卡套式接头安装效率提升40%以上，适合现场快速布管、

　　后期维护频繁更换管路的使用场景。外螺纹端采用BSPT英制锥管螺纹标准，锥度设计能够在螺纹旋合过程中通过螺纹面的挤压变形实现密封，多数工况下缠绕适量生料带即可达到无泄漏的连接效果，可直接适配同规格的内螺纹阀座、气缸气口、分气块接口，不需要额外加装过渡转接头，减少了管路连接的泄漏点数量。从结构设计逻辑来看，接头中部设置的外六角结构是专门为安装工况预留的扳手夹持位，使用普通活动扳手或对应规格的开口扳手即可完成螺纹端的旋紧作业，不需要定制专用工装，现场安装的适配性极强；六角结构的尺寸经过优化，既保证了扳手夹持时的受力面积足够，不会因为拧紧紧固时出现边角滑牙的问题，又不会因为外形尺寸过大导致相邻接头安装时出现空间干涉。

　　接头的整体外形采用阶梯轴式布局，从螺纹端到插式端的外径逐步过渡，没有突兀的直径突变，既减少了压缩空气在接头内部的流通阻力，也避免了应力集中导致的接头受压断裂风险；内部流道做了顺滑倒角处理，压缩空气通过时不会产生明显的紊流噪音，也能减少气流携带的杂质在接头内部的沉积堵塞。安装边界方面，这款接头的螺纹端旋合深度控制在12mm左右，安装时需要在对接的内螺纹端口预留不小于3mm的装配间隙，避免螺纹旋紧到位后接头端面与对接件硬顶导致密封失效；插式端的软管插入深度需要达到18mm以上，安装前需要检查软管切口是否平整无歪斜，避免插入后出现偏斜导致的密封不严、软管脱开问题。接头整体采用金属材质加工，表面做了防锈处理，

　　在常规车间环境下长期使用不会出现锈蚀剥落的问题，六角部位的标识清晰标注了接头规格与适配参数，现场布线时可以快速识别接头型号，减少错装混装的概率。在实际设备选型过程中，这类接头通常会根据管路的通径需求、工作压力等级、连接端的接口标准进行匹配，1/2"的通径规格可以满足多数支路气路的流量需求，不会因为通径过小导致气路压降过大，影响末端气动执行元件的输出力表现；相比塑料材质的气动接头，金属材质的接头抗外力冲击能力更强，在设备移动、管路拖拽的工况下不容易出现开裂损坏，使用寿命更长，适合在工业现场相对复杂的环境下使用。
