气动六缸径向星形动力装置结构设计

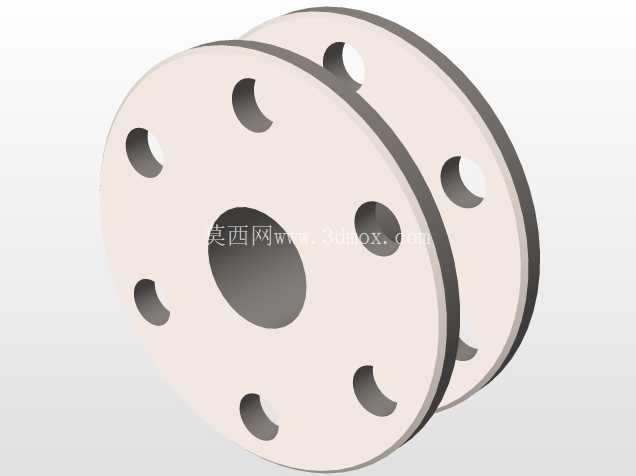

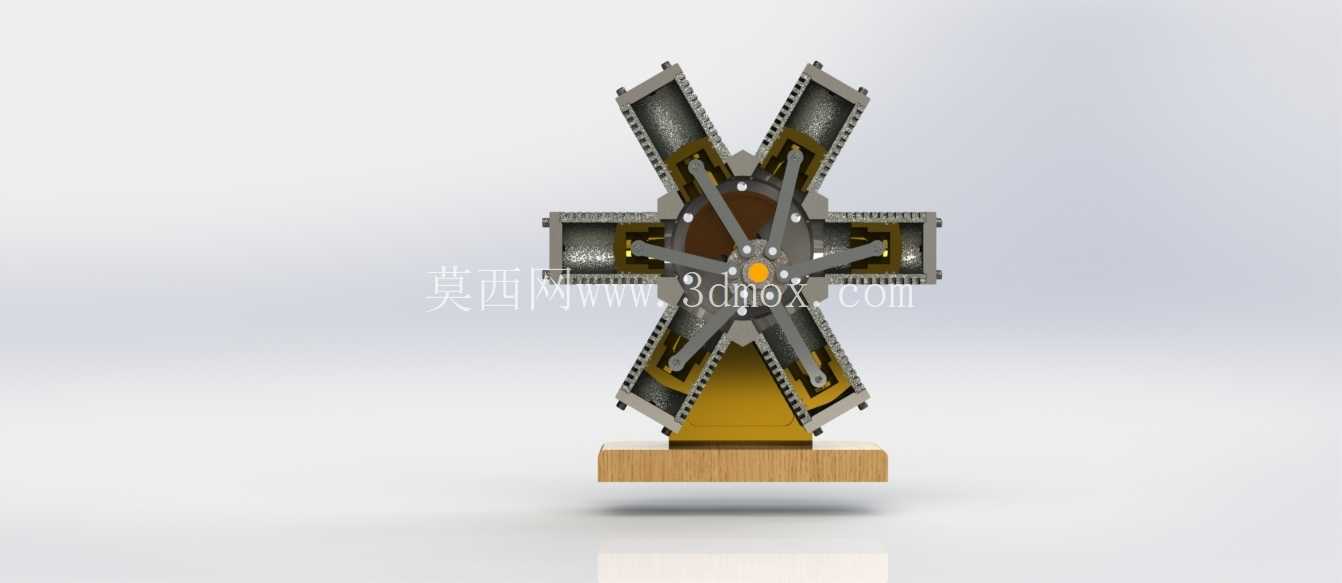

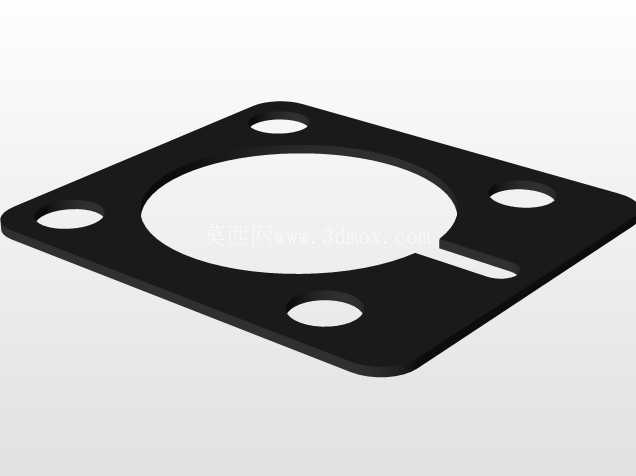

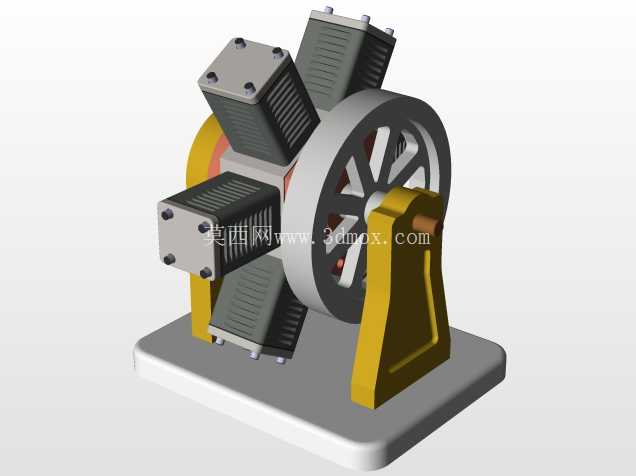

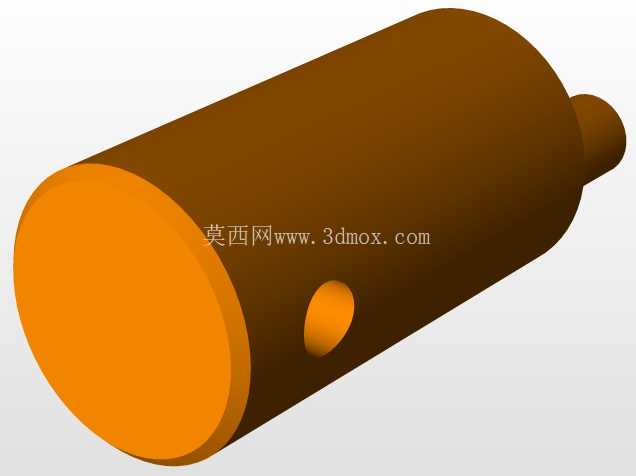

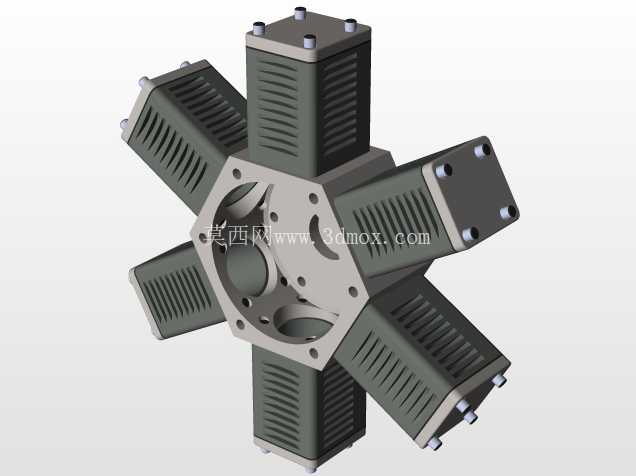

　　这款气动六缸径向星形动力装置，核心采用圆周均布的六组气缸布局，依托压缩空气作为动力输入介质，可将气缸的直线往复运动通过曲柄连杆机构转化为曲轴的旋转扭矩输出，在低压气动动力演示、小型气动负载驱动、教学实训台动力单元搭建等场景中具备较高的适配性。从结构设计逻辑来看，六组气缸沿曲轴中心呈60度夹角均匀排布，这种径向星形布局能够在有限的径向空间内集成更多做功单元，相比直列同缸数结构大幅缩短了整机轴向尺寸，同时各缸做功相位均匀错开，曲轴每旋转一周可完成六次做功循环，输出扭矩的脉动幅度远低于单缸或双缸气动动力装置，运转平顺性更优，对配套传动系的冲击载荷更小。

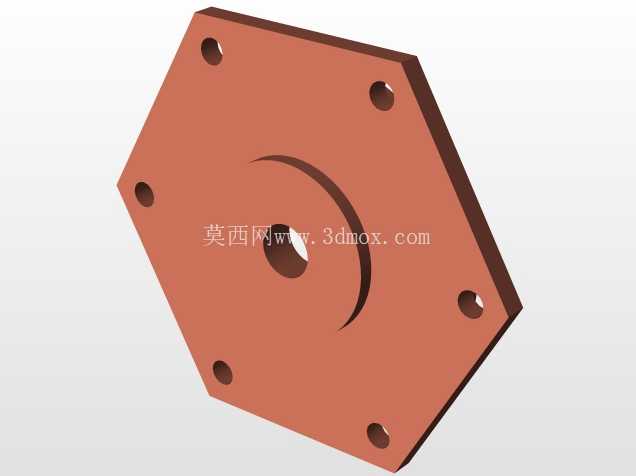

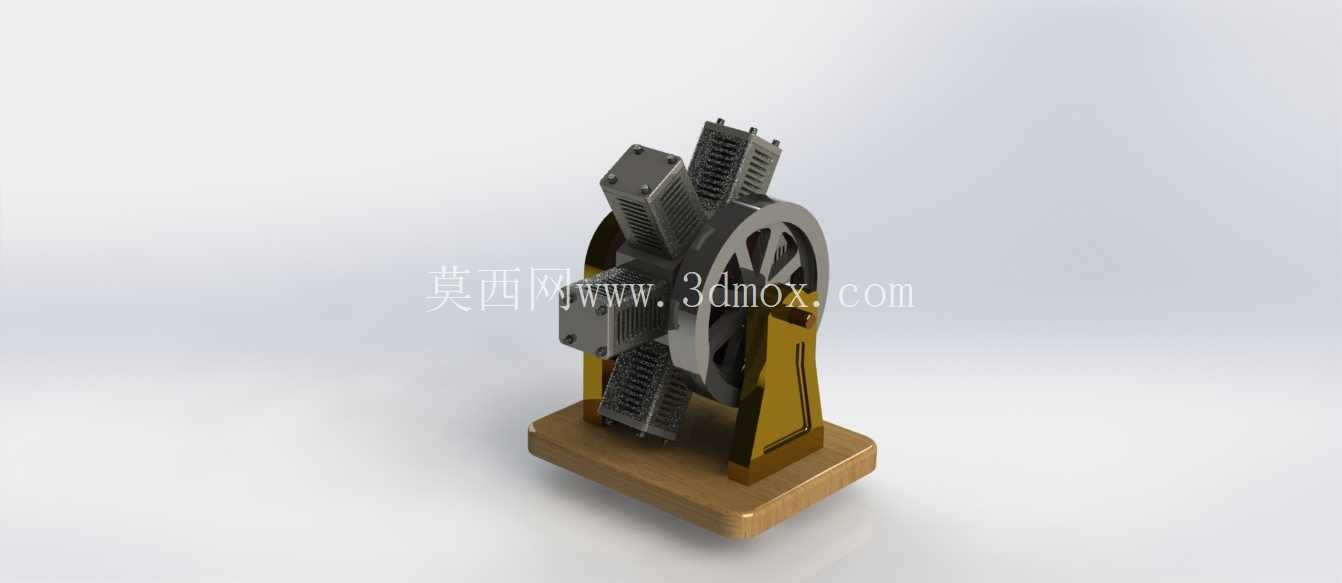

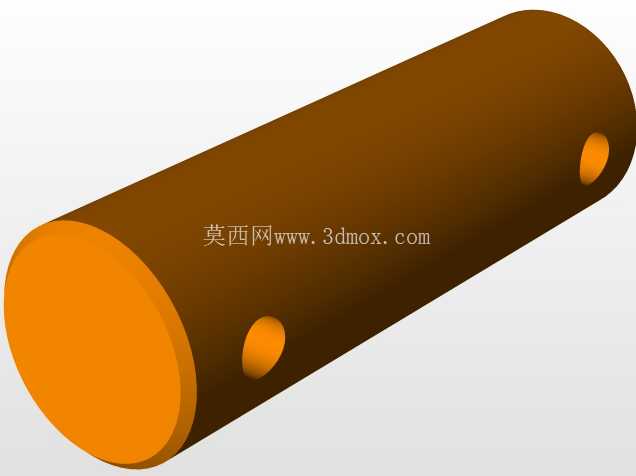

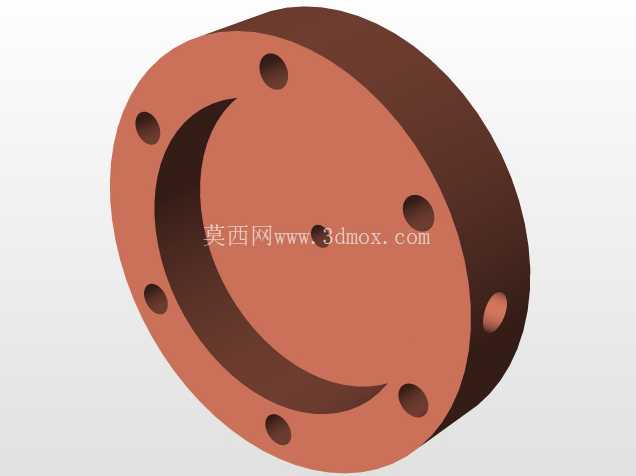

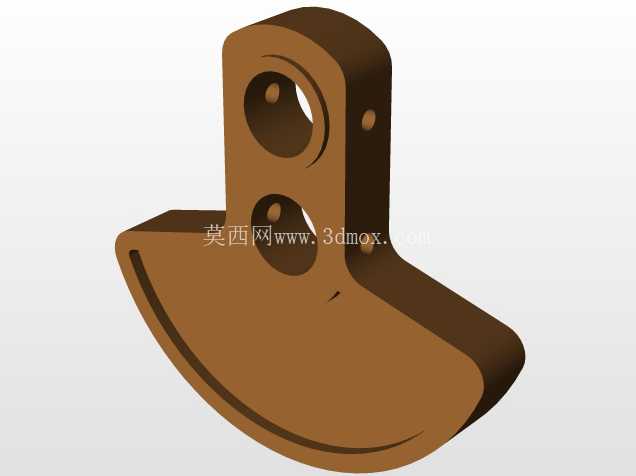

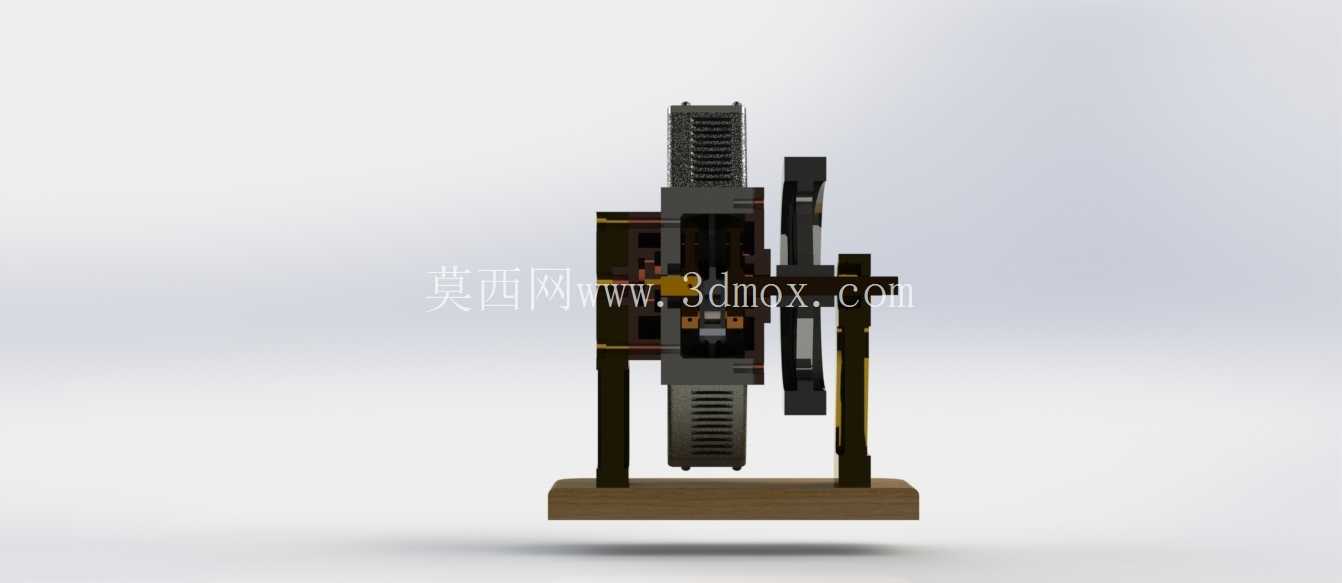

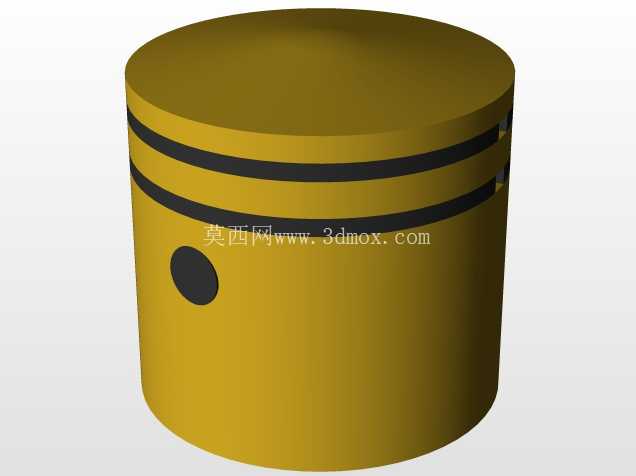

　　设计过程中针对气动动力的做功特性，对气缸进排气相位做了匹配优化，每一组气缸的配气通道都对应曲轴的特定转角区间，保证活塞运行到上止点附近时压缩空气及时进入气缸腔推动活塞下行，活塞到达下止点时排气通道开启排出废气，整套配气逻辑无需额外的电控气门组件，依靠机械配气盘与曲轴的同步转动即可完成配气切换，结构可靠性更高，适配无电控条件的纯气动作业场景。整机的安装边界以底部的木质安装基座为基准，基座上预留了与支架连接的定位孔位，安装时可直接通过螺栓将基座固定在实训台架或设备安装面上，无需额外设计复杂的安装转接结构；整机径向最大尺寸不超过单缸行程加上曲轴中心到气缸顶端的距离，轴向尺寸仅覆盖曲轴输出端到飞轮端的宽度，在狭小安装空间内的适配性较强，可直接嵌入小型气动设备的动力舱内作为动力源使用。

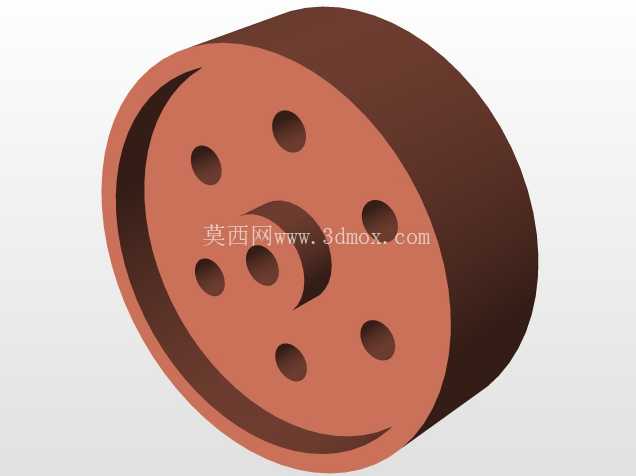

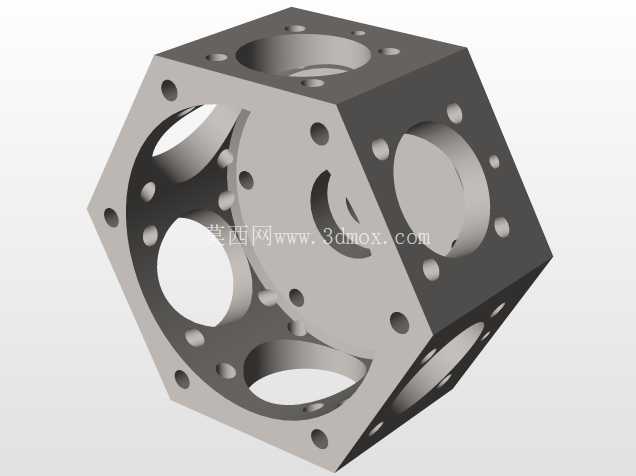

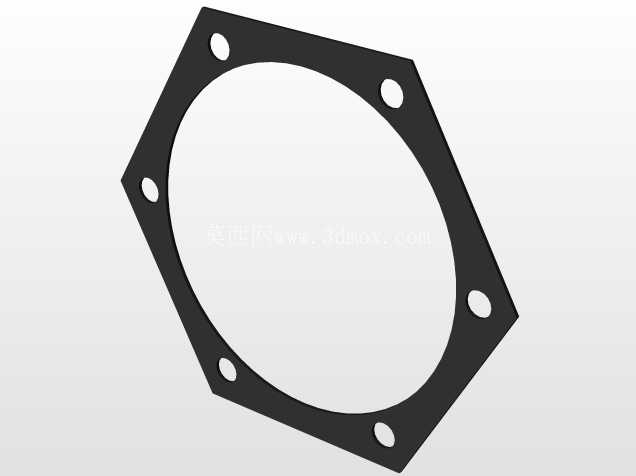

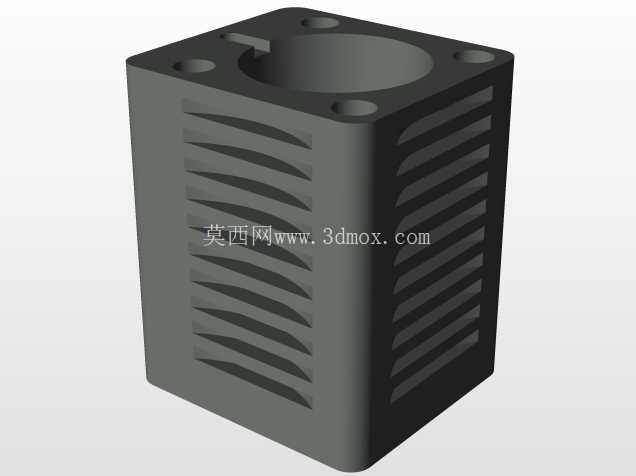

　　从功能特性层面来看，该装置无需燃油供给系统、点火系统等复杂附属组件，仅需接入稳定压力的压缩空气即可持续运转，启动响应速度快，不存在燃油动力装置的冷启动困难问题，同时运转过程中无燃烧废气排放，适合在室内教学场所、密闭无尘车间等对排放有要求的场景下使用。结构设计上省略了标准螺栓的建模，这是因为不同应用场景下的安装螺栓强度等级、螺纹规格会根据实际负载情况调整，使用者可根据自身的负载计算结果选配对应性能等级的紧固件，避免固定螺栓参数带来的选型局限；气缸与中心曲轴箱的连接采用定位止口加螺栓紧固的结构，装配时可先将各缸组件沿止口推入曲轴箱对应位置，再穿入螺栓紧固即可，装配流程简单，后期维护时单独拆解某一气缸也不会影响其他缸体的安装精度。

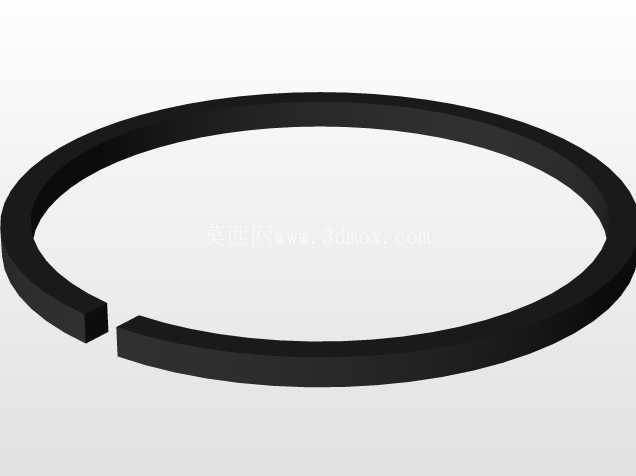

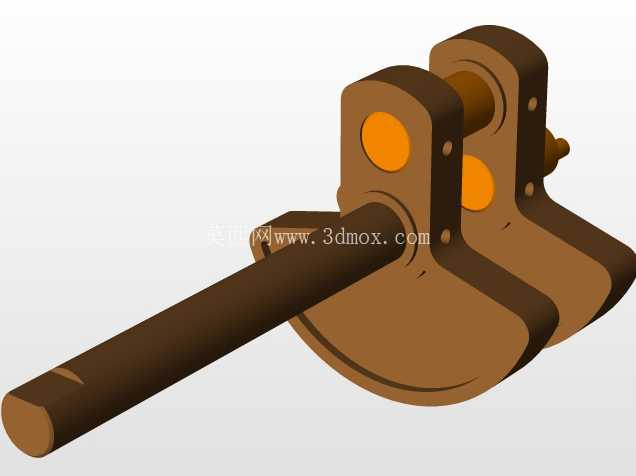

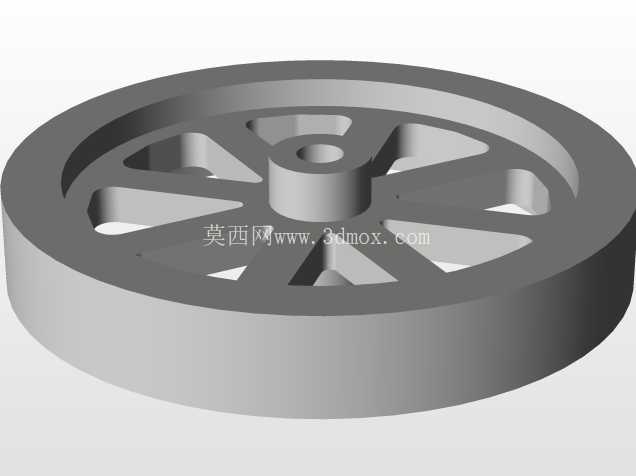

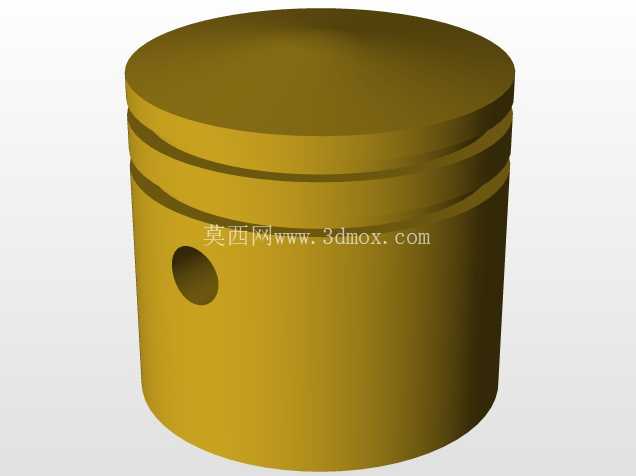

　　曲轴输出端预留了标准的轴伸与键槽结构，可直接连接飞轮、带轮、联轴器等传动部件，方便使用者根据实际负载需求匹配对应的传动组件，无论是带动小型发电机做气动发电演示，还是连接传送带做小型物料输送驱动，都能通过标准传动接口快速对接。在实际选型应用时，需要注意根据装置的输出扭矩需求匹配对应的供气压力，供气压力越高，单缸做功的推力越大，整机输出扭矩也越高，但同时也要校核曲轴、连杆等核心受力部件的结构强度，避免超压运行导致结构件变形损坏；日常维护时仅需定期检查各气缸活塞的密封件磨损情况，及时更换老化的密封胶圈即可保证装置持续稳定运转，维护成本远低于同功率等级的燃油动力装置。这套结构的设计思路也为小型多缸气动动力装置的开发提供了参考，径向星形布局的紧凑性优势，在对轴向安装尺寸有严格限制的气动设备场景中具备较高的复用价值，使用者可在该基础结构上调整缸数、缸径、行程等参数，快速衍生出适配不同功率需求的气动动力单元。
