工业用带座导向滑轮支撑结构设计

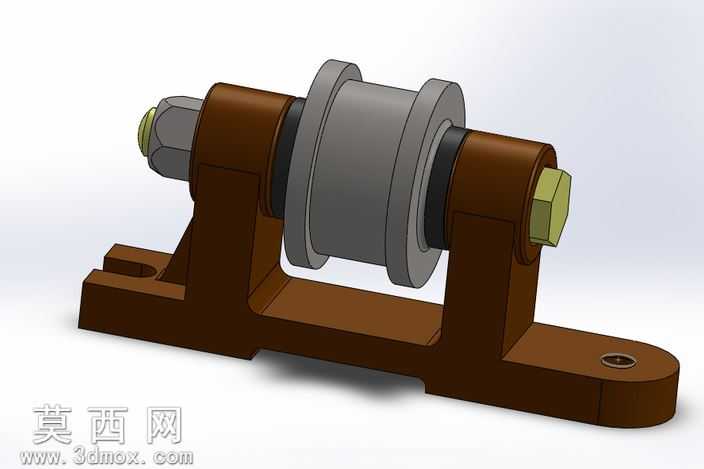

该作品为工业场景使用的带座滑轮支撑结构，采用三维参数化建模方式完成整体设计，建模过程中先完成各零部件的独立建模，再通过装配约束完成整体组装，确保各部件的配合公差符合实际机械装配要求。模型整体分为支撑底座、双侧立式支撑板、滑轮主体、轮轴、锁紧紧固件五个核心部分，支撑底座采用一体化铣削成型的结构设计，底部设置两个安装定位孔，可通过螺栓将整体结构固定在设备机架或安装平面上，底座与双侧支撑板采用圆弧过渡连接，避免应力集中问题，提升整体结构的承重能力。滑轮主体采用中间内凹的轮槽设计，可适配钢丝绳、传动带等不同牵引介质的导向需求，轮体两侧设置限位挡边，防止牵引介质在运行过程中从轮槽脱出，轮体内孔与轮轴之间预留了轴承安装位，可根据实际使用需求加装滚动轴承降低转动摩擦阻力。轮轴贯穿双侧支撑板与滑轮中心孔，两端分别采用六角螺母与防松垫圈进行锁紧固定，轴端与支撑板的接触位置设置轴肩定位，保证滑轮转动时不会出现轴向窜动。渲染阶段对不同部件赋予了差异化的材质表现，支撑结构部分赋予棕色金属烤漆材质，还原铸铁支架的表面质感，滑轮主体赋予银灰色磨砂金属材质，体现钢制机加工零件的表面特征，紧固件部分赋予镀锌金属材质，还原标准五金件的外观效果。设计过程中充分考虑了结构的实用性与安装便捷性，整体结构紧凑，承重能力强，可广泛应用于起重设备、输送线、牵引机构等场景的导向传动环节，建模时对所有圆角、倒角、安装孔等细节特征都做了完整还原，模型可直接用于工程出图、装配模拟、运动仿真等后续设计环节。
