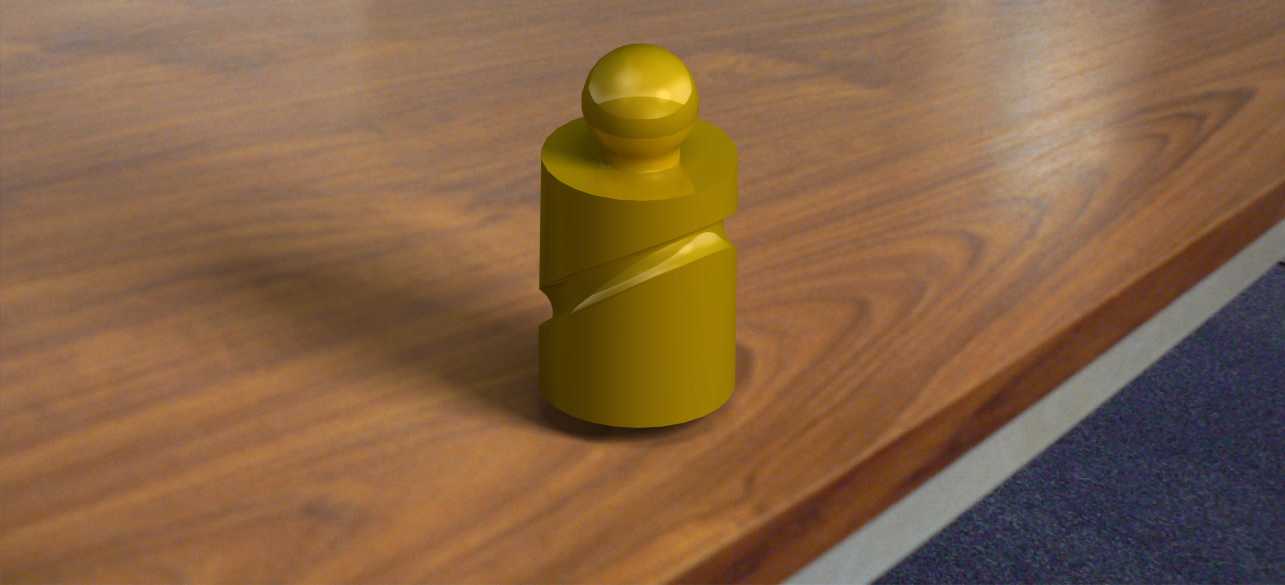

带螺旋槽球面端圆柱定位销结构

　　这类带螺旋槽的球面端圆柱销，在工装夹具、小型快换机构里的应用占比不低，很多做治具设计的工程师在做快拆定位结构时，都会优先考虑这类结构，相比普通光面圆柱销，它的优势在于不需要额外的锁紧件，靠自身柱面的螺旋槽就能和安装孔内的弹性卡珠配合，实现推入后自动锁止，拔出时只需要小幅旋转就能解锁，拆装效率比普通过盈配合销高很多，在需要频繁更换定位工位的装配线治具、检测夹具上，能大幅减少换型的辅助时间。

　　从结构设计逻辑来看，端头做球面处理是很务实的选择，普通平端圆柱销在插入安装孔时，需要严格对齐孔的轴线，稍有偏斜就会出现卡滞，甚至刮伤安装孔内壁，而球面端头具备自导向特性，允许销体和安装孔存在3°以内的轴线偏角，插入时球面会顺着孔口倒角自动滑入孔内，对操作人员的装配熟练度要求更低，也能降低反复拆装对孔口的磨损，延长整套定位机构的使用寿命。柱身的螺旋槽不是为了减重，槽的截面是圆弧过渡的梯形，槽深控制在柱体直径的1/8，既不会过度削弱销体的抗剪强度，又能和孔内的弹簧卡珠形成稳定的啮合，螺旋升角设置在15°，这个角度是经过实际验证的，推入时轴向力会顺着螺旋面分解出周向分力，不需要刻意旋转销体就能顺利卡入，解锁时只需要旋转30°左右，卡珠就会完全退出槽位，拔出的阻力不到普通弹性销的1/3。

　　尺寸边界方面，这类销的柱体直径公差一般取h6，和安装孔的H7公差配合，属于间隙很小的过渡配合，既能保证定位精度控制在0.02mm以内，又不会出现过盈配合的咬死问题；柱身的有效配合长度一般取直径的2.5倍，这个长径比能保证销体在受侧向剪切力时不会出现倾斜，定位稳定性足够；螺旋槽的起止位置距离球面端头和销尾都留出1倍直径的光面段，靠近端头的光面段是插入时的导向段，避免卡珠在插入初始阶段就卡入槽位造成卡滞，靠近尾部的光面段是锁止后的承载段，保证卡珠卡入槽位后，销体的光面部分和孔壁保持完整贴合，承受工作时的侧向载荷。

　　实际使用场景里，这类销经常用在小型电子产品的装配治具上，比如手机中框的定位工装，因为这类工装需要频繁更换不同型号的定位模块，用普通螺丝固定的话换型时间长，用普通光销的话容易因为震动松脱，而这种带螺旋槽的球面销，既能保证定位精度，又能实现无工具快速拆装，单工位换型时间能从原来的2分钟压缩到15秒以内。还有在一些可拆卸的设备防护盖板上，也会用到这类销，不需要额外的工具就能快速拆下盖板进行设备维护，同时锁止后不会因为设备运行的震动出现松脱，比传统的卡扣结构可靠性更高，反复拆装的寿命能达到万次以上，不会出现卡扣断裂的问题。

　　设计建模的时候要注意，螺旋槽和柱面的衔接处必须做R0.2以上的圆角过渡，不能有尖锐的棱边，不然在反复插拔的过程中，棱边会刮伤安装孔内的卡珠和孔壁，产生的金属碎屑会卡在配合间隙里，造成插拔卡滞，甚至出现锁止失效的问题；球面和柱身的衔接处也要做光滑过渡，不能有接刀痕，不然插入时会刮伤孔口的倒角，破坏安装基准。另外销的尾部一般会做一个小的平面或者滚花，方便解锁旋转的时候施加扭矩，不会出现手滑的问题，这个细节很多新手建模的时候容易忽略，实际加工出来的零件使用体验会差很多。

　　从受力角度分析，这类销的主要承载方向是径向的剪切力，螺旋槽的位置要避开主要的剪切面，也就是两个被连接件的结合面位置不能开螺旋槽，要保证结合面位置是完整的圆柱面，不然剪切力作用在槽的位置会产生应力集中，大幅降低销的抗剪强度，容易出现销体断裂的问题。一般设计时会把螺旋槽的位置设置在完全插入后，处于安装孔内部的区域，结合面位置保留完整光面，这样既不影响锁止功能，又能保证结构强度。表面处理一般采用镀硬铬，硬度能达到HV600以上，耐磨性能好，反复插拔也不会出现表面拉伤的问题，适合高频拆装的使用场景。
