U型双耳槽式夹紧固定支座结构设计

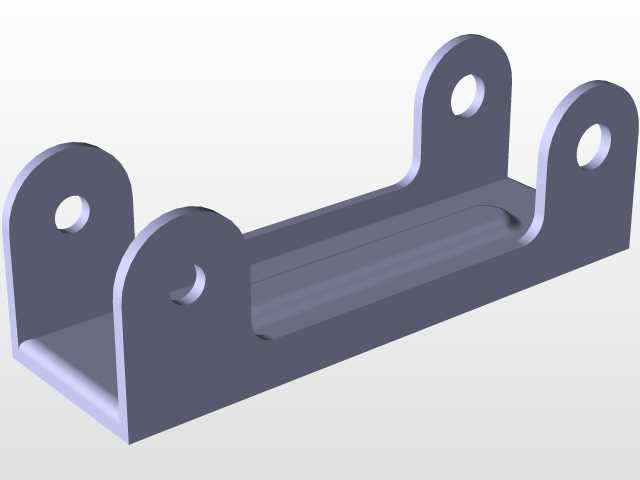

　　在轻工装配线、小型工装夹具、非标自动化输送段的构件连接场景里，这类槽式双耳夹紧支座的使用频率非常高，它不需要复杂的预埋工序，可直接通过端部耳板的通孔完成铰接或螺栓锁紧，槽体本身可容纳待固定的杆件、板件边缘，实现快速装夹定位。从结构形态上看，整体采用冷弯钣金折弯成型的U型槽作为主体承载段，槽底平整无凸起，可完全贴合待安装的基准面，四个向上弯折的耳板两两对称分布在槽体的两端，每侧耳板上都加工有同轴的光孔，用于穿装铰接销轴或者锁紧螺栓，耳板与槽体的折弯处做了圆弧过渡处理，避免应力集中导致的受力断裂，同时槽体的内侧侧壁做了轻微的拔模斜度，既方便钣金冲压脱模，也能在装夹矩形截面构件时起到导向作用，减少对位调整的时间。

　　设计这类支座的时候，首先要核算耳板孔位的同轴度公差，通常控制在0.1mm以内，避免穿装销轴时出现卡滞，导致铰接转动不顺畅；其次槽体的内宽尺寸要匹配常用的待装夹构件截面尺寸，预留0.2-0.3mm的装配间隙，既不会因为间隙过大出现装夹晃动，也不会因为间隙过小导致构件无法顺利嵌入槽内。耳板的外轮廓做了圆弧修边，没有尖锐的棱角，既可以避免安装过程中划伤操作人员，也能减少应力集中点，提升构件的抗疲劳强度，在长期受交变载荷的铰接场景下，不会从耳板边缘出现裂纹扩展。

　　从安装边界来看，槽体的长度决定了该支座可覆盖的装夹接触长度，接触长度越长，装夹后的稳定性越好，可承受的横向剪切载荷越大；耳板的高度决定了铰接点距离槽底基准面的高度，设计时需要匹配配套连杆的运动轨迹，避免运动过程中连杆与槽体边缘发生运动干涉。槽底不需要额外加工安装孔，可根据实际安装场景现场配钻，或者采用焊接方式直接固定在设备机架上，适配性更强，不管是铝型材机架、方管焊接机架还是钢板加工的安装面，都能顺利完成固定。

　　在实际使用中，这类夹紧支座常作为气动压紧夹具的固定铰接座，连接气缸的尾端铰接点，气缸伸缩时耳板承受气缸的推拉力，槽体固定在夹具基板上，可稳定传递气缸的压紧力，不会出现支座变形移位的问题；也可作为输送线侧边的导向件安装座，槽体内嵌入导向条，通过耳板的螺栓锁紧导向条的位置，调整导向条与输送面的间隙，适配不同宽度的工件输送需求。相比实心机加工的支座，这种钣金折弯成型的结构重量更轻，材料利用率更高，批量加工时成本更低，同时承载能力完全能满足中小型工装、轻型自动化设备的使用需求，不需要额外做加强筋结构，依靠折弯形成的U型截面本身的结构刚度，就可以抵抗常规工况下的弯曲、扭转载荷。

　　建模过程中需要注意折弯系数的设置，确保折弯后耳板的孔位中心距、槽体内宽尺寸符合设计公差要求，折弯处的内R角要匹配板材厚度，通常取板材厚度的0.5-1倍，避免折弯时出现板材开裂的问题。耳板上的光孔边缘不需要做倒角处理，直接采用冲孔加工即可，穿装螺栓或销轴时可顺畅插入，若用于频繁转动的铰接场景，可在孔内加装轴套，降低耳板孔的磨损，延长支座的使用寿命，不需要整体更换支座，仅更换轴套即可完成维护，降低后期运维成本。
