机械连接用铰接式收紧连接构件

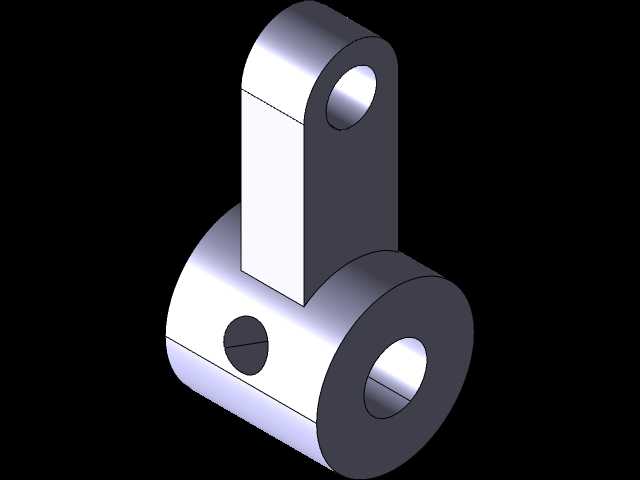

　　该类收紧连接构件多应用于需要张紧调节、铰接联动的机械传动场景，常见于轻工输送设备、小型工装夹具、农业机械的连杆调节机构中，核心作用是通过自身的双铰接孔结构，配合销轴实现两个运动部件之间的角度调整与位置张紧，替代传统的焊接式固定支座，可在设备运行过程中通过配套的调节螺栓微调张紧行程，补偿部件磨损带来的间隙，避免传动链路出现松脱、晃量超差的问题。从结构设计逻辑来看，构件采用上下两个正交布置的筒状铰接座作为核心承载结构，上部的单耳铰接座厚度经过受力校核，可匹配对应直径的销轴承受径向剪切力，耳板端部做了圆弧过渡处理，避免应力集中在棱角位置导致长期交变载荷下出现疲劳裂纹；下部的筒状铰接座为通孔设计，可穿装主轴或者铰接销轴，

　　筒身径向开设的小圆孔为锁紧销孔，用于穿装紧定螺钉或者开口销，限制穿装轴的轴向窜动，保证铰接位置的转动间隙控制在合理范围内。两个铰接座之间通过矩形截面的连接臂实现刚性连接，连接臂与上下筒座的衔接位置做了圆角过渡，没有尖锐的加工棱角，既可以降低铸造或者铣削加工时的应力残留，也能避免装配过程中划伤操作人员。在安装边界方面，上部单耳座的铰接孔中心到下部筒座端面的垂直距离为固定设计值，装配时需要预留足够的摆动空间，保证上部铰接的连杆在最大摆角范围内不会与下部筒座或者周边的设备构件发生运动干涉；下部筒座的通孔直径与配套轴径采用基孔制间隙配合，装配公差控制在H7级别，既保证转动顺畅无卡滞，也不会因间隙过大导致传动精度下降。

　　设计过程中对构件的受力路径做了明确规划，外部载荷从上部铰接孔传入后，通过连接臂均匀传递到下部筒座的整个环形承载面上，避免局部应力过载；径向锁紧孔的位置设置在筒座受力较小的侧面区域，不会破坏筒座主承载面的结构强度，同时紧定螺钉的顶紧位置对应穿装轴的平面卡位，可实现无间隙锁紧，防止长期振动下构件出现位置偏移。这类构件在实际使用中，常配套压缩弹簧或者调节螺杆使用，通过调整构件的安装角度改变传动链路的张紧力，比如在小型皮带输送机构中，该构件可作为张紧轮的铰接支座，通过调整摆角改变张紧轮的位置，补偿皮带长期运行后的拉伸变形，保证皮带与带轮之间的摩擦力足够，避免出现打滑丢转的问题；在工装夹具的锁紧机构中，该构件可作为肘节锁紧的联动部件，

　　利用铰接点的过死点特性实现夹具的快速锁紧与松开，锁紧后具备可靠的自锁特性，不会因加工过程中的振动导致夹具松脱。建模过程中对所有的加工倒角、孔位同轴度都做了参数化约束，上部铰接孔与下部筒座孔的轴线垂直度公差控制在0.02mm以内，保证装配后铰接运动的灵活性，不会出现别劲卡滞的问题；连接臂的截面尺寸经过抗弯强度校核，在额定载荷下的形变量不超过0.05mm，满足高精度传动场景的使用要求。构件的所有外露面都做了去毛刺处理，铰接孔的内表面粗糙度达到Ra1.6，可减少销轴转动时的磨损，延长构件的整体使用寿命，日常维护时仅需要定期在铰接孔位置加注润滑脂，即可保证长期运行无故障。
