立式支架型食品恒温保温加热装置

　　在团餐配餐、小型餐饮门店、自助取餐线这类需要持续维持餐食适口温度的场景中，这类立式支架结构的加热装置是非常实用的配套设备，它不需要嵌入台面安装，落地即可布设，对于场地改造、临时餐线搭建的适配性远高于嵌入式保温设备。从实际使用逻辑来看，设备的核心作用是通过持续的可控热源输出，让放置在箱体内的餐食始终维持在适宜食用的温度区间，避免餐食因放置时间过长出现温度流失、口感下降的问题，尤其适合需要提前备餐、分批次取餐的运营场景，能减少反复回锅加热对餐食品质的破坏。

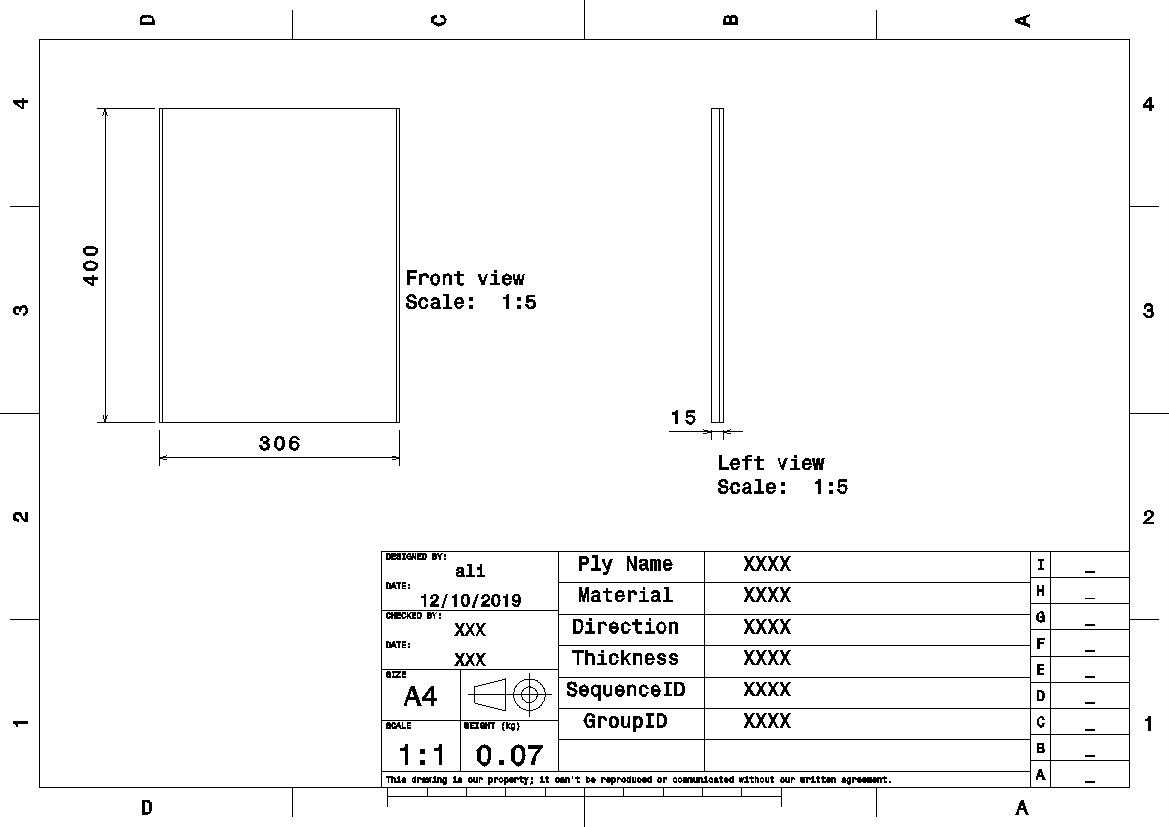

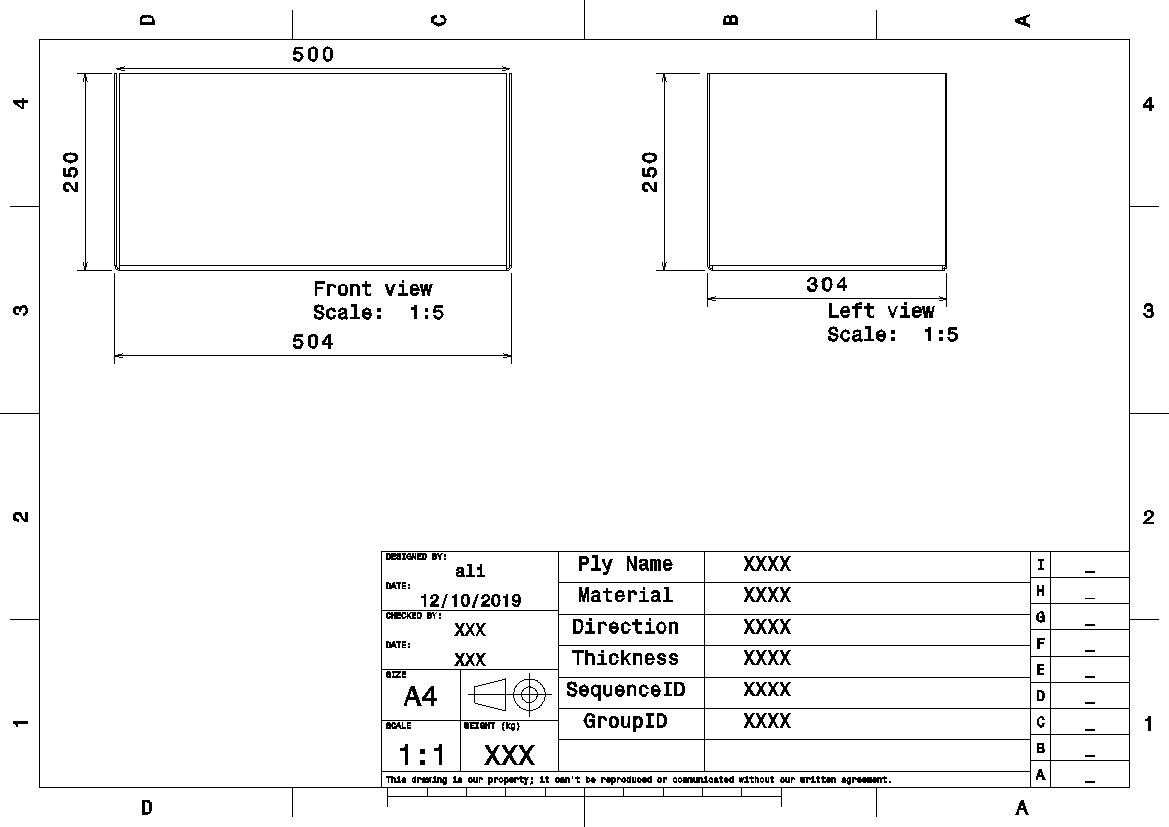

　　从结构设计的思路来看，整体采用方管焊接支架搭配上部金属箱体的分体承托结构，首先是考虑到日常使用中的清洁需求，支架将箱体抬离地面一定高度，箱体下方留有充足的悬空空间，既方便清扫地面的食物残渣、洒落的汤汁，也能避免地面的水渍、油污直接接触箱体底部造成锈蚀，延长设备的整体使用寿命。上部的箱体采用敞口式的上开口设计，没有设置复杂的开合门结构，一方面是方便操作人员快速取放餐盒、餐盆，减少取餐过程中的热量散失，另一方面敞口结构也适配不同高度的餐食容器，不管是标准份数盆还是定制的盛餐容器，都能直接放置在箱体内，不需要对容器做额外的适配改造。箱体的侧壁采用整板式的金属折弯结构，拼接焊缝设置在箱体的棱边位置，既保证了箱体的结构刚度，避免长期盛放重物出现侧壁变形，也让箱体内部没有多余的卫生死角，日常擦拭清洁的难度大幅降低。

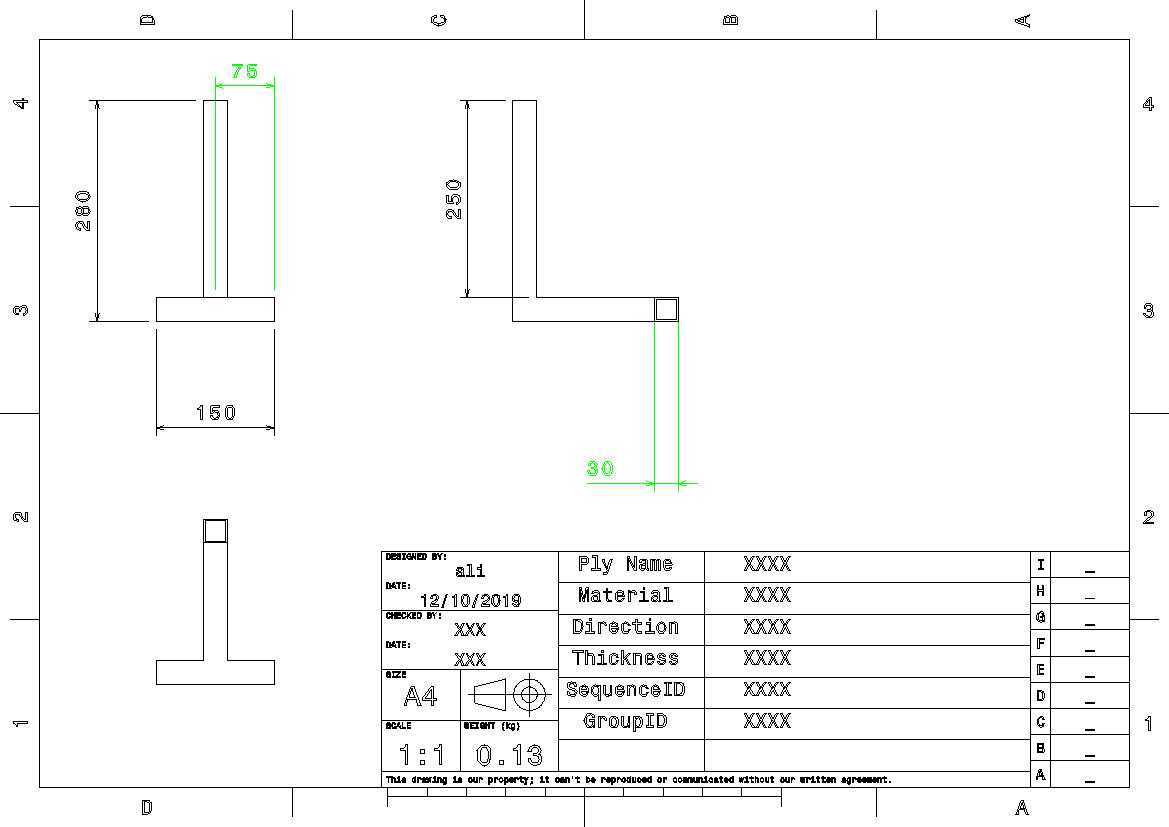

　　支架部分采用等规格的薄壁方管做主体支撑，四条竖直支腿直接承接箱体的全部载荷，在支腿中下部位置设置横向的连接拉杆，通过拉杆的拉结作用避免支腿出现外张变形，哪怕设备满载、整体重量集中在箱体上部，支架也能保持足够的稳定性，不会出现侧倾、晃动感。支腿的底部可以根据使用场地的地面情况选配可调脚垫，在地面不平整的餐饮后场，通过调整脚垫高度就能让设备保持水平状态，避免箱体倾斜导致内部盛放的汤汁类餐食洒出。

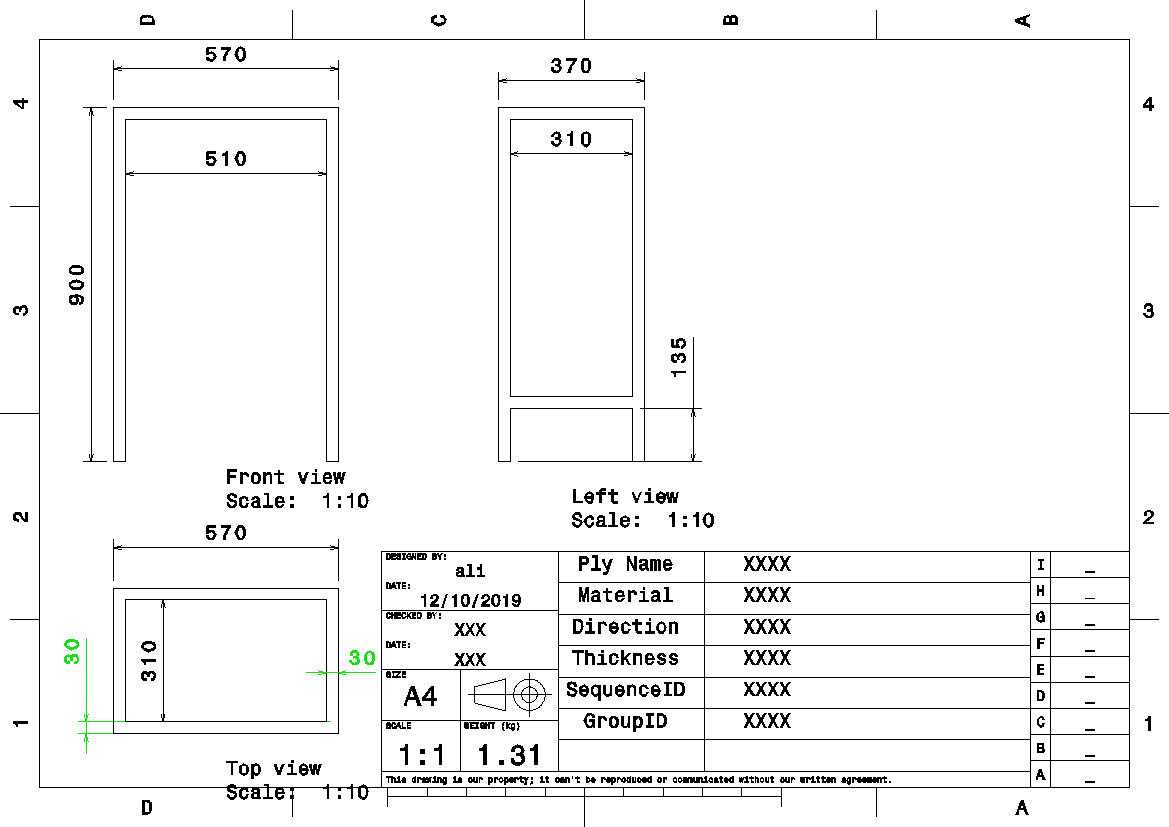

　　从安装边界的尺寸逻辑来看，这类设备的整体占地尺寸控制得比较紧凑，上部箱体的长宽尺寸适配常规的餐食容器排布需求，深度方向不需要预留过多的操作空间，因为所有取放操作都从正面的上开口完成，设备背部可以直接贴近墙面放置，不需要预留背部的检修或者操作空间，对于面积紧张的小型餐饮后场、临时餐点来说，空间利用率非常高。设备的整体高度经过适配，箱体上沿的高度刚好匹配成年人站立操作的舒适取餐高度，操作人员不需要过度弯腰或者抬手就能完成餐食的取放，长时间备餐、分餐也不容易产生肢体疲劳。

　　在功能特性的设计考量上，箱体的金属板材具备良好的导热均匀性，热源布置在箱体的底部或者侧壁夹层中，热量通过金属板均匀传导到箱体内部，不会出现局部温度过高烤焦餐盒、局部温度过低保温不足的问题。敞口的设计虽然会有一定的热量散逸，但对于持续有人值守的取餐场景来说，这种散逸量在可接受范围内，换来的操作便捷性远高于封闭门结构带来的热量留存收益。同时整体结构没有复杂的传动、活动部件，日常使用中的故障点非常少，只需要定期检查热源组件、做好表面清洁就能维持稳定运行，对于餐饮场景的运维人员来说，不需要掌握复杂的设备维修技能就能完成日常维护。

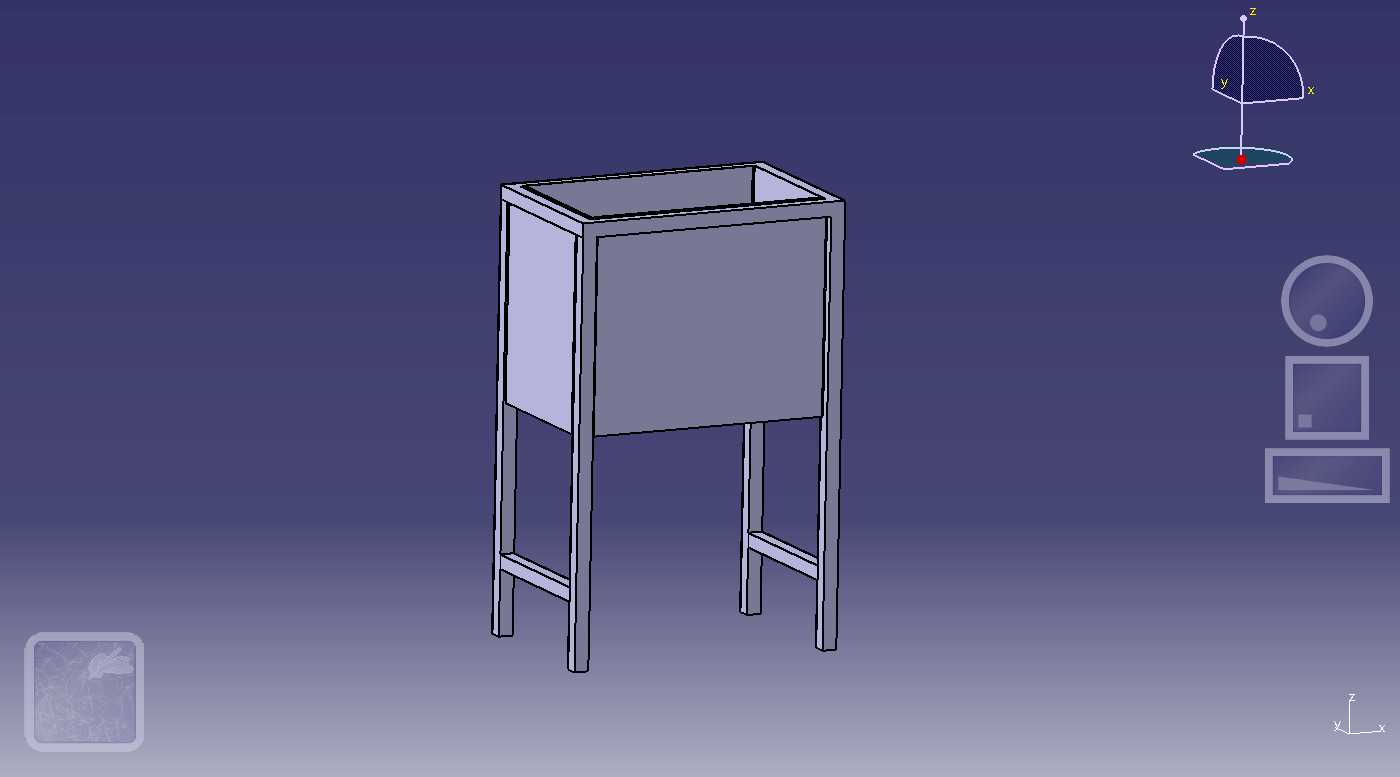

　　从建模的工程角度来说，这类设备的建模过程需要重点关注几个配合关系：首先是支架与箱体的连接定位，支架顶部的支撑框架要和箱体底部的安装边完全贴合，保证箱体放置后不会出现滑移；其次是方管支架的焊接位置要做合理的工艺缺口处理，避免方管拼接时出现干涉，保证实际焊接加工时的工艺可行性；另外箱体的折弯边要预留合理的板材厚度偏移量，保证折弯成型后的内部尺寸刚好适配常用的餐食容器，不会出现尺寸偏差导致容器放不进去的问题。整个模型的结构逻辑完全贴合实际加工与使用的需求，没有冗余的设计结构，每一处结构都对应实际使用中的具体需求，不管是用于结构方案参考还是同类设备的改型设计，都具备实际的参考价值。
