市政排水用沟槽格栅三维结构设计

　　日常做市政排水配套结构设计时，沟槽格栅是绕不开的常用构件，这类构件的应用场景覆盖极广，从市政道路两侧的雨水边沟、小区地下车库的截水沟，到工业园区生产车间的排污沟槽、餐饮后厨的隔油池入口，都需要这类格栅作为沟道的上部覆盖构件。很多刚入行的结构设计人员容易把这类格栅当成简单的网格拼接件，实际落地项目里要考量的边界条件非常多，稍有疏漏就会出现踩踏变形、杂物卡堵、排水不畅甚至坠落安全隐患。

　　先从实际用途说起，沟槽格栅的核心作用有三个，第一是作为沟道上方的承载面，满足行人、非机动车甚至特定区域轻型机动车的通行需求，避免人员或物件意外坠入沟道；第二是实现水渣分离，通过网格间隙拦截路面携带的落叶、塑料袋、石块等大块杂物，防止这类杂物进入地下排水管网造成淤积堵塞；第三是保障排水效率，在降雨或者场地排污时，水流能快速通过网格间隙进入沟道，避免路面积水。

　　做这款格栅的三维结构设计时，首先要明确安装边界的约束条件。常规市政道路边沟的格栅安装槽，预留的搁置宽度一般在每侧30mm到50mm之间，这就要求格栅的外轮廓尺寸必须和沟槽的净宽、安装槽的内径精准匹配，不能出现尺寸偏大放不进去，或者尺寸偏小搁置长度不足、受力后容易侧翻的问题。设计时主承载肋条的排布方向要和沟道的走向垂直，这样肋条的受力跨度就是沟道的净宽，能最大化发挥材料的力学性能，减少不必要的材料冗余。

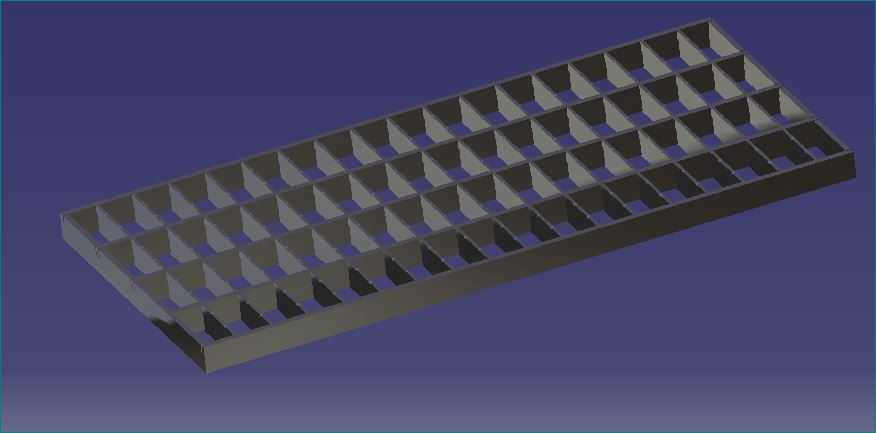

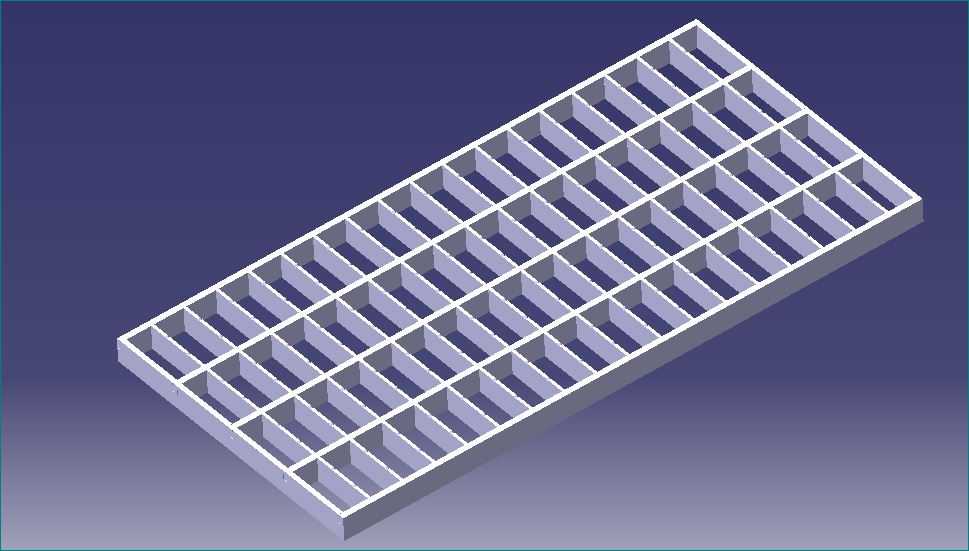

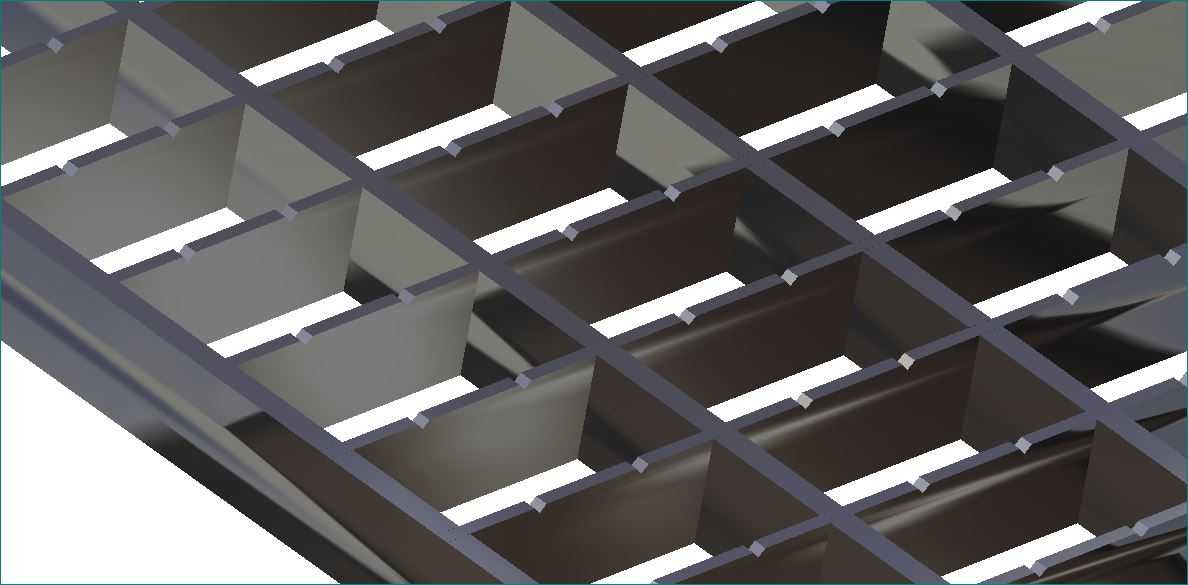

　　从功能特性的维度考量，这款格栅采用等间距正交网格结构，肋条的截面做了上窄下宽的梯形优化，一方面是提升肋条的竖向承载能力，相同截面积下梯形截面的抗弯模量比矩形截面更适配竖向荷载的受力场景，另一方面这种截面形式不容易在网格间隙卡嵌杂物，日常清扫时路面的杂物很容易被扫走，不会卡在肋条缝隙里影响过水效率。肋条交接的位置做了一体化的过渡圆角处理，避免直角交接处的应力集中，在承受冲击荷载比如电动车快速碾过的时候，不会出现交接位置开裂的问题。

　　设计思路上没有采用市面上常见的平面格栅结构，而是在格栅的底部边缘做了一圈限位凸边，安装的时候凸边刚好嵌入沟槽的内壁，不需要额外做固定件就能避免格栅在车辆碾轧时出现横向移位，减少后期运维时格栅错位、缺失的问题。网格的间隙尺寸经过反复校核，控制在既能保证足够的过水面积，又能防止常规高跟鞋鞋跟卡入、自行车轮卡陷的范围，适配人行区域的使用安全要求。肋条的顶面做了细微的防滑纹理处理，雨天表面沾水的时候也能保证足够的摩擦力，避免行人滑倒。

　　很多设计人员在做这类构件时容易忽略荷载的传递路径，这款格栅的主肋条高度根据常用的人行区域荷载要求设定，次肋条的间距控制在合理范围，保证即使有行人踩在单块网格的中心位置，也不会出现肋条挠度过大的问题。格栅的整体厚度控制在安装槽预留的深度范围内，安装完成后顶面和周边路面齐平，不会出现凸起绊脚或者凹陷积水的问题。在和沟道侧壁接触的搁置位置，特意做了平面度的公差控制，保证整个搁置边都能均匀受力，不会出现局部应力集中压坏沟道混凝土边缘的情况。

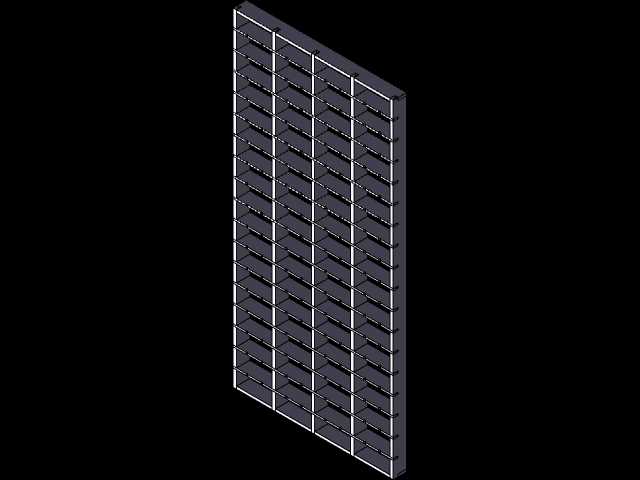

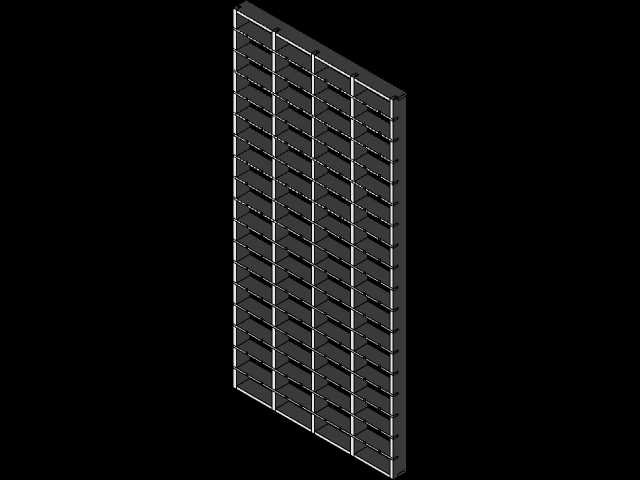

　　从实际项目的反馈来看，这类正交结构的格栅相比传统的铸铁篦子，结构重量更轻，安装和后期清掏的时候单人就能操作，不需要额外的吊装设备，而且结构的通风透光性更好，沟道内部不容易积聚异味。在做三维建模的时候，所有肋条的交接位置都做了布尔运算的一体化处理，没有多余的拼接缝隙，后续如果要做有限元受力分析，可以直接导入模型划分网格，不需要再做几何清理。模型的所有尺寸都做了参数化关联，如果后续项目遇到不同净宽的沟槽，只需要调整主肋条的长度和数量参数，就能快速生成适配的格栅结构，不需要重新从零开始建模，能大幅提升同类型项目的设计效率。

　　另外在设计时也考虑了不同使用场景的适配性，如果是用在车行道区域的格栅，只需要调整主肋条的截面高度和壁厚参数，就能提升整体承载能力，不需要改动整体的网格排布和限位结构，通用化程度很高。格栅的边缘做了倒角处理，安装的时候不会划伤施工人员的手部，也不会在长期使用过程中因为边缘尖锐造成轮胎破损的问题。过水面积的计算上，整个格栅的开口率控制在合理区间，既保证了暴雨天气下的排水速度，又不会因为开口过大降低整体的结构强度。
