工业用滚筒式旋转筛选设备结构设计

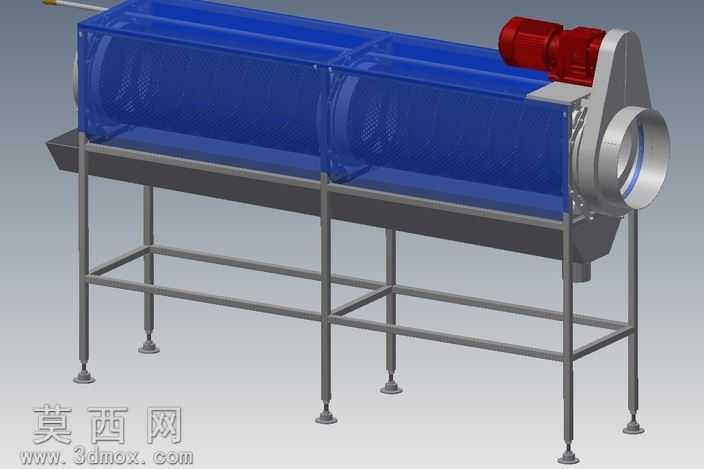

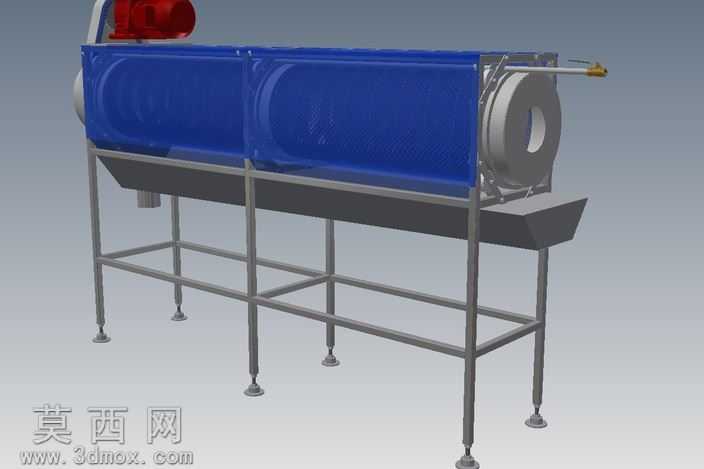

本作品为滚筒式旋转筛选设备的三维建模设计，整体采用模块化设计思路完成结构搭建，在三维建模过程中严格遵循机械设计通用规范，对设备各组成部分进行1:1等比例参数化建模，确保各部件装配关系精准无干涉。设备主体核心为卧式布置的圆柱形筛筒结构，建模时采用半透明蓝色材质模拟筛筒的防护外罩与筛网组合结构，既可以清晰展示内部筛网的排布结构，也能直观呈现设备工作时物料在筒内的运动筛分路径；筛筒一端连接驱动端结构，配套的红色驱动电机与减速传动组件采用金属质感与漆面材质分层渲染，还原工业设备真实的外观质感，清晰展示动力输入与传动衔接的结构关系。设备底部采用方管焊接式机架结构，建模时对机架的横纵支撑梁、底部可调脚杯均进行精细化建模，脚杯的螺纹调节结构、支撑脚垫的防滑结构都做了细节还原，机架表面采用哑光金属灰材质渲染，还原碳钢机架经表面处理后的真实质感；筛筒下方设置倾斜布置的集料槽结构，用于收集透筛后的物料，集料槽的出料口位置、倾斜角度均按照实际物料输送需求设计，确保筛分后物料可以顺利导出。在结构设计层面，该旋转筛采用卧式旋转筛分原理，工作时驱动组件带动筛筒绕水平轴线匀速转动，进入筛筒内部的物料随着筒身转动不断翻滚、抛落，粒径小于筛网孔径的物料透筛落入下方集料槽完成收集，粒径大于筛孔的物料则沿着筛筒倾斜方向从端部出料口排出，实现不同粒径物料的分级筛选。建模过程中对筛筒的支撑托轮结构、端部密封结构、驱动端的连接法兰都做了完整的结构还原，各连接部位的螺栓、紧固件均按照标准件参数建模，确保模型可以直接用于后续的工程出图、结构仿真以及生产参考；渲染阶段采用工业产品展示常用的均匀布光方案，突出设备各部分的结构层次与材质差异，半透明筛筒与金属机架、红色电机形成鲜明的视觉对比，让整体模型的结构展示清晰直观，既可以作为筛分设备设计的参考案例，也可用于相关机械专业的教学演示场景。
