多联旋流除砂固液分离装置结构设计

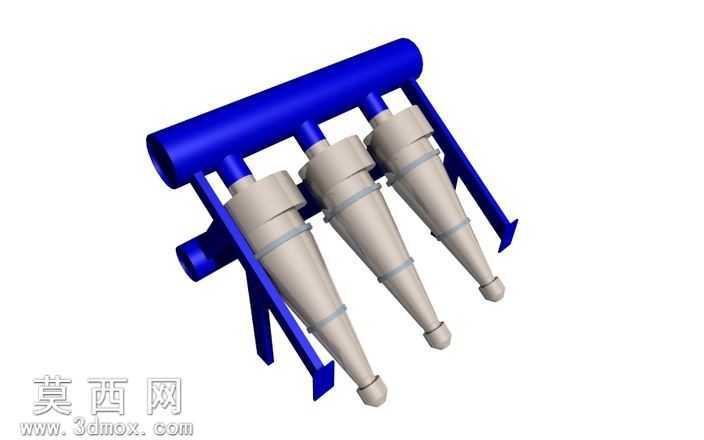

本模型为多联旋流除砂装置，采用三维参数化建模完成整体结构设计，建模过程中先对单组旋流分离锥筒进行参数化绘制，精准还原锥段的渐缩角度、柱段的进料接口尺寸，再通过阵列装配方式完成三组旋流筒的并联布局，搭配顶部横向汇流主管、侧边支撑固定支架完成整体装配，各部件间的装配约束完全匹配实际设备的安装逻辑，无干涉错位问题。材质渲染阶段，将顶部汇流管路、支撑支架设置为金属蓝色哑光烤漆材质，还原工业钢制管路的漆面质感，旋流锥筒设置为浅灰白色工程耐磨材质，搭配锥筒中部的环形固定箍金属质感，整体渲染效果清晰区分不同功能部件，直观呈现设备的结构组成。结构设计上采用多组旋流筒并联布局，相比单筒结构大幅提升处理流量，进料流体从顶部主管分配进入各旋流筒后，利用离心沉降原理实现固相砂粒与液相介质的分离，砂粒沿锥筒内壁下滑从底部排砂口排出，分离后的清液从顶部溢流口汇总输出，支架采用斜向支撑结构保证整体设备的安装稳定性，各接口位置预留标准管路连接尺寸，可直接对接工业现场的进出料管路。设计过程中充分考虑旋流分离的流场特性，锥筒的锥度参数经过优化，保证离心力场的分布均匀，避免出现流场紊乱导致的分离效率下降问题，并联管路的管径经过匹配计算，保证各旋流筒的进料流量分配均匀，无偏流现象，整体结构紧凑，占地面积小，可直接用于水处理、选矿、泥浆净化等场景的固液分离工序，模型各部件可单独编辑修改，方便后续根据实际处理流量需求调整旋流筒的并联数量。
