多灯珠集成式LED恒流驱动控制板

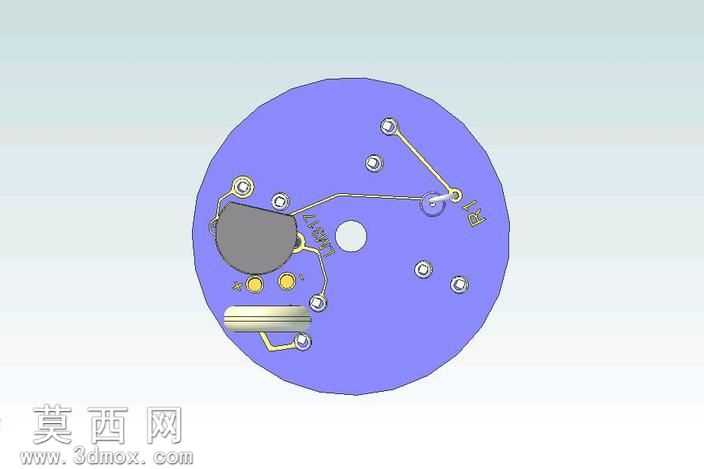

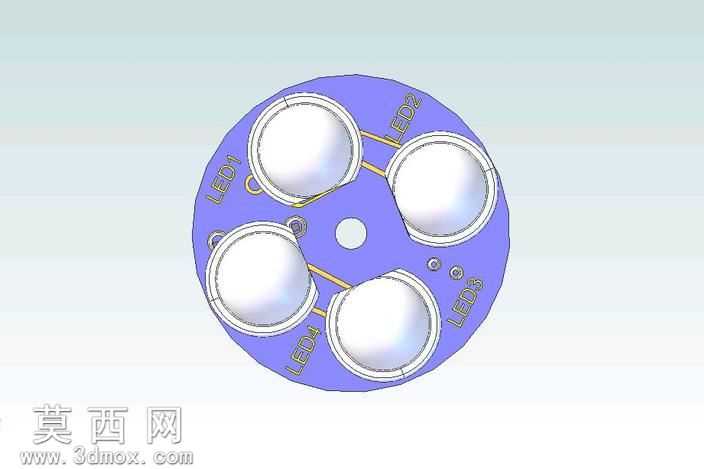

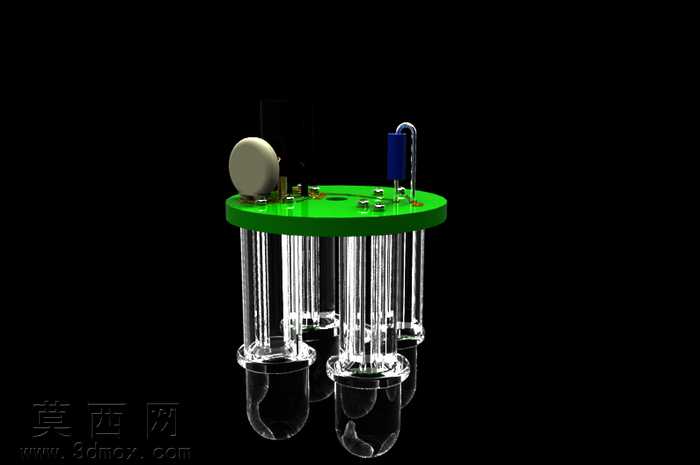

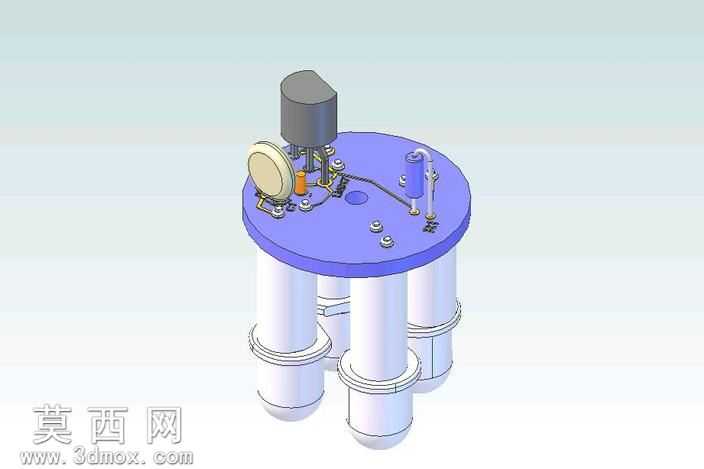

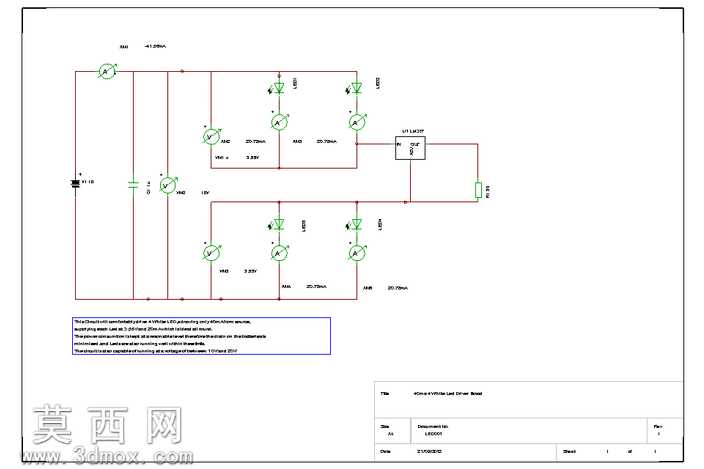

本作品为多灯珠配套的LED驱动控制板三维模型，建模阶段采用参数化设计方式，先完成圆形PCB基板的轮廓绘制，精准预留各电子元件的焊盘定位孔位，基板边缘做圆角过渡处理避免锐边，同时预留固定安装孔位适配配套灯组的装配需求。元件建模部分，逐一还原了电路中的核心器件：顶部的圆形电位器用于输出电流微调，蓝色立式元件为整流滤波器件，板载贴片元件按照实际电路布局排布，下方对应每一路LED输出的透明灯座结构做了精细化建模，还原了灯座的中空导光柱、底部封装透镜的曲面造型，导光柱内壁做了微结构处理模拟光线全反射的导光路径。材质渲染阶段，PCB基板采用哑光绿阻焊材质，表面还原丝印层的浅灰色标识纹理，焊盘做镀锡金属的半光泽质感，金属引脚做亮面镀铬材质，透明灯座采用高透PC材质，添加轻微折射与色散效果模拟真实光学塑料的物理特性，电位器的旋钮部分做米白色哑光塑料质感，蓝色元件做深蓝色半哑光工程塑料质感。结构设计上，驱动板采用单路输入多路恒流输出架构，适配20Vdc输入电压，通过LM317L调节器件搭配采样电阻实现40mA恒定电流输出，每一路输出对应独立的LED灯珠，板载滤波电容用于滤除供电线路的纹波噪声，保障LED发光稳定性，同时设置状态指示回路，可实时反馈供电与工作状态，各元件布局遵循电气安全间距要求，高压区与低压区做物理分隔，走线宽度匹配载流需求，整体结构紧凑，可直接集成到多灯珠照明模组内部，无需额外外置驱动模块。建模过程中对装配干涉做了全面校验，所有元件引脚与焊盘位置完全对齐，灯座与基板的连接卡扣结构做了公差预留，保障实际生产中的装配可行性，渲染阶段采用黑色背景搭配定向补光，突出透明灯座的通透质感与电路板的层次结构，清晰展示各元件的布局关系与整体造型特征。
