7/16英寸规格开口式外卡挡圈设计

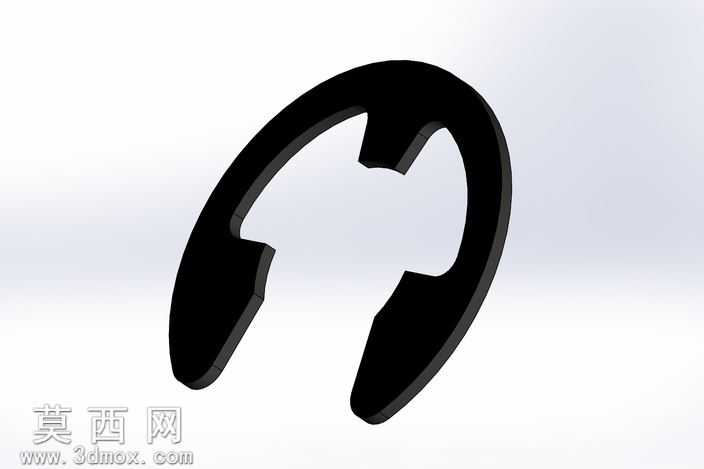

本作品为7/16英寸规格的开口式外挡圈三维建模成果，建模过程严格遵循机械紧固件的通用设计规范，以精准的尺寸约束还原产品的实际结构特征。建模阶段首先绘制挡圈的环形基础轮廓，依据7/16英寸的适配轴径确定环形主体的内外径参数，保证挡圈安装后与轴件的配合公差符合行业标准，随后对开口部位的卡爪结构进行精细化绘制，两个对称分布的卡爪端部做了过渡倒角处理，既避免安装时刮伤轴件表面，也能让卡爪在弹性形变过程中受力更均匀，减少应力集中带来的断裂风险。模型的厚度参数经过严谨设定，匹配该规格挡圈的标准承重与限位需求，环形主体的弧度经过多次调整，保证挡圈卡入轴槽后能与槽壁完全贴合，实现稳定的轴向限位效果。材质渲染阶段选用了高强度弹簧钢的材质表现，表面做了发黑氧化处理的质感模拟，哑光黑的表面带有细微的金属颗粒质感，还原工业挡圈的真实表面处理工艺，渲染时通过柔和的侧光打光，凸显挡圈的立体厚度与边缘的倒角细节，让模型的结构层次更清晰。该挡圈属于开口式外卡挡圈，依靠自身的弹性形变实现快速安装，主要用于轴类零件的轴向定位，能够防止轴上配套零件发生轴向窜动，广泛应用于各类机械设备的传动、连接部位。建模过程中对卡爪的弹性形变区间做了结构优化，在保证卡紧力足够的前提下，让安装时的撑开力度更符合人工装配的操作习惯，同时环形主体的截面做了等强度设计，在满足结构强度要求的同时尽可能减少材料占用，兼顾实用性与轻量化需求。整个模型的结构无冗余特征，所有尺寸参数均可直接对接生产加工环节，能够为相关机械产品的设计装配提供精准的配套紧固件模型参考。
