学生造型练习用角槽式金属支撑构件

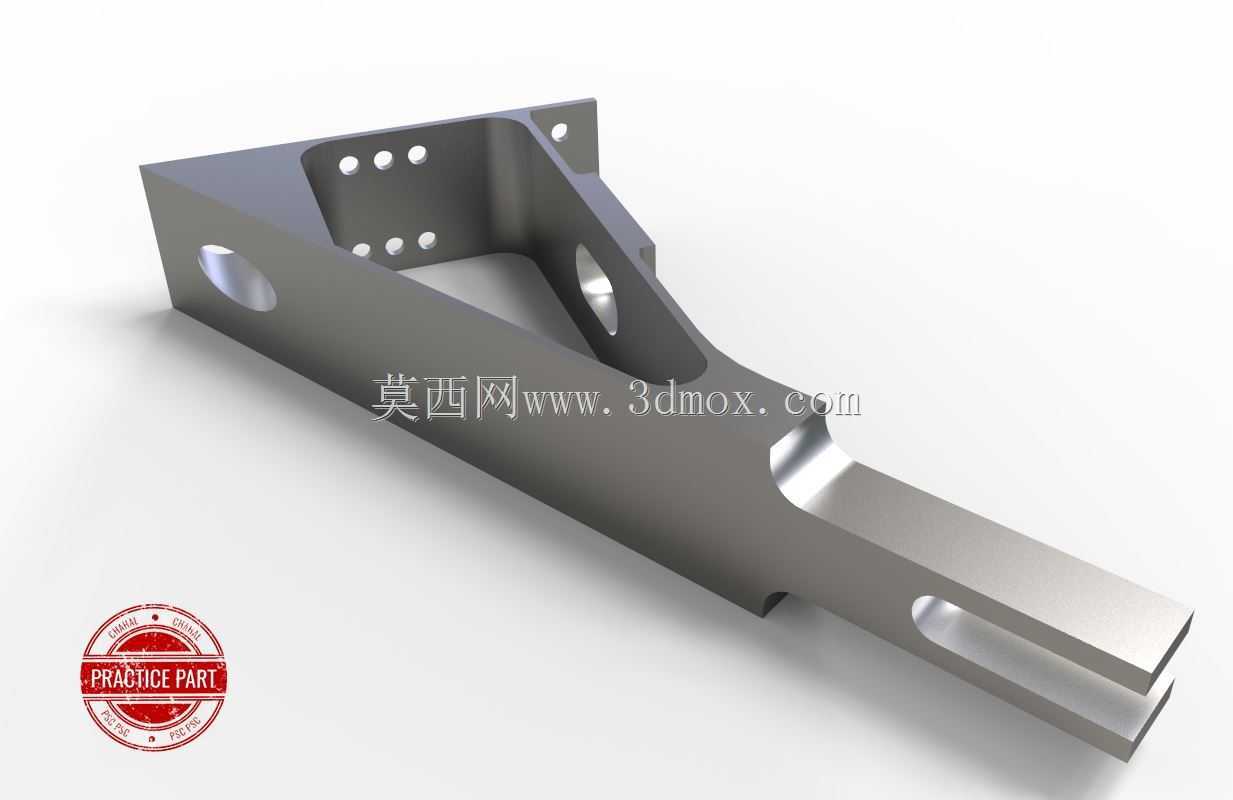

　　这类带角向定位与开槽结构的金属支撑件，在轻工自动化输送线的侧边导向安装位、小型工装夹具的侧向承托结构中十分常见，日常做造型练习时拆解这类零件，能快速掌握薄壁类承力件的建模逻辑。先看实际安装场景，这类构件的直角弯折段是主要承力基准，背面的直角面会贴靠在设备的方管型材安装面上，弯折段上分布的多组等径小孔，是用来穿装内六角螺栓做预紧固定的，孔位的排布间距要匹配常用铝型材的中心槽距，避免安装时出现孔位错位无法穿装螺栓的问题。构件延伸出的长条形开槽端，是用来做位置微调的，长槽的宽度要适配常用的M4、M5螺栓杆径，槽的长度范围要覆盖实际工况中需要调整的行程，一般这类微调位的调整行程控制在15-25mm区间就能满足多数小型工装的调整需求，

　　槽的两端做了圆弧过渡，避免应力集中在槽端尖角处，长期受交变载荷时出现开裂问题。构件侧面的大直径通孔是用来穿装定位销或者铰接轴的，孔的位置要避开弯折处的应力集中区，孔边做了倒角处理，既方便销轴穿装，也能去除加工后的毛刺避免划手。从设计思路上来说，这类练习件的建模要先做整体的结构拓扑，先确定直角安装面的基准尺寸，一般这类小型支撑件的直角边长度控制在80-120mm区间，延伸臂的长度根据实际承托需求设定，整体壁厚要保持均匀，避免注塑或者铣削加工时出现壁厚不均导致的变形，弯折处的内圆角要匹配壁厚尺寸，一般内圆角半径取壁厚的0.5-1倍，既保证结构强度，也不会出现加工积屑的问题。构件上的减重空腔是在保证整体结构刚性的前提下做的轻量化处理，

　　空腔的边缘都做了圆弧过渡，避免应力集中，同时也能减少材料用量，降低零件自重。实际选型使用时，要注意安装面的平面度要求，贴靠安装的直角面平面度公差要控制在0.1mm以内，避免安装后构件出现倾斜，导致延伸端的支撑位置偏移。长槽的加工要保证槽的两侧边平行度公差，避免螺栓穿装后卡滞，无法顺畅调整位置。侧面的铰接孔要保证与安装基准面的垂直度公差，避免销轴穿装后出现别劲的问题，影响铰接转动的顺畅度。做这类零件的三维建模时，要优先建立安装基准面，所有特征都基于基准面做定位，先拉伸做出整体的实体轮廓，再做切除特征加工出各个孔位、长槽和减重空腔，最后做圆角和倒角处理，建模过程中要注意各个特征的父子关系，避免后续修改尺寸时出现特征报错。

　　这类零件虽然结构不算复杂，但涵盖了薄壁承力件设计的多个核心要点，包括安装基准设定、应力集中规避、微调结构设计、轻量化处理等，非常适合刚接触三维建模的学习者做造型练习，通过拆解建模这类零件，能快速掌握机械结构设计中安装、定位、承力、调整的核心逻辑，为后续设计更复杂的工装结构打下基础。实际生产中这类零件如果是用于轻载工况，可以选用6061铝合金做铣削加工，表面做阳极氧化处理提升耐磨性和抗腐蚀能力，如果是用于载荷稍大的工况，可以选用Q235钢材做铣削加工，表面做镀锌或者喷塑处理，提升防锈能力。安装时要先将直角基准面贴靠在设备安装面上，先穿装两个定位孔的螺栓做预固定，调整好延伸端的位置后，再穿装长槽内的螺栓，最后依次拧紧所有螺栓，保证构件安装牢固，不会在设备运行过程中出现松动移位的问题。日常维护时要定期检查螺栓的紧固情况，检查长槽位置是否出现磨损，铰接孔内是否有积屑，及时清理保证调整和铰接功能顺畅。
