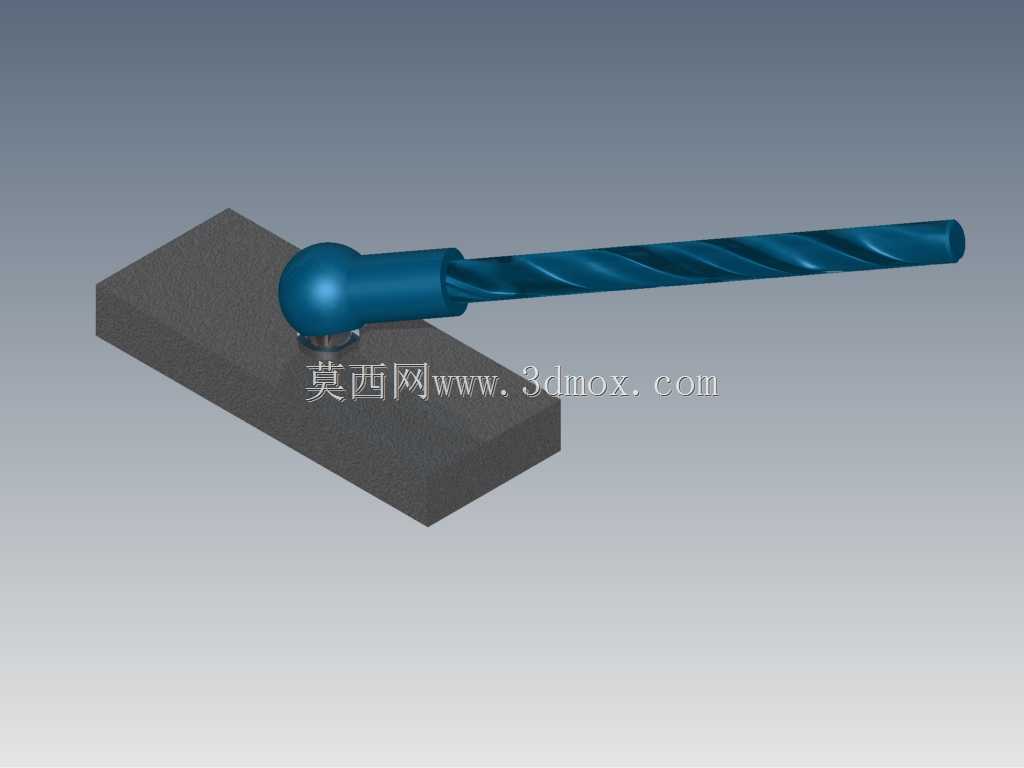

带安装底座的球面铰接传动杆结构

　　在工装夹具、可调工位支撑、小型传动机构的实际设计场景里，球面铰接结构是实现多自由度角度调整的核心连接部件，这类结构不需要复杂的多轴铰接组合，仅靠单个球面副就能完成一定锥角范围内的任意角度偏转，适配设备调试、工位姿态调整、受力自适应补偿等多种工况需求。这款带安装底座的球面铰接传动杆，在设计时优先考虑了现场安装的便捷性与受力的稳定性，底部的矩形安装座可直接通过螺栓固定在设备台面、工装基板或者机架的安装平面上，不需要额外加工适配的铰接支座，降低了配套结构的加工难度。球头部分采用全包覆式的球窝约束，球窝与安装座为一体式结构，避免了分体式球窝在长期受交变载荷时出现的连接松动问题，球头与传动杆采用刚性连接，传动杆表面做了螺旋槽结构处理，

　　一方面可以在传动杆做轴向移动或者偏转时，减少杆体与周边导向件的接触面积，降低滑动摩擦阻力，另一方面螺旋槽也能在杆体表面存留少量润滑脂，长期维持铰接部位的润滑状态，减少日常维护频次。从安装边界来看，矩形安装座的平面度公差控制在0.05mm以内，安装孔位采用对称布局，适配常规的工装基板孔系间距，不需要额外做孔位适配加工；球头的偏转角度范围覆盖了以球心为顶点、锥角35度以内的所有空间角度，能够满足大部分可调工位的角度调整需求，当需要锁定调整后的角度时，可在球窝侧面加装紧定螺钉，直接顶紧球头表面即可实现姿态固定，不需要额外增加锁紧机构。在实际应用中，这类结构常被用在小型检测设备的探头支撑臂、工装夹具的压头自适应调整机构、

　　自动化设备的导向推杆组件上，比如在工件定位压装工序里，压头通过球面铰接结构与驱动气缸连接，当工件表面存在微小的平面度误差时，球关节可以自适应调整压头的接触角度，让压头端面完全贴合工件表面，避免局部压应力过大造成工件表面损伤，同时也能抵消驱动杆与安装面之间的微小同轴度误差，减少杆体受到的侧向弯矩，延长驱动部件的使用寿命。设计过程中需要重点关注球头与球窝的配合间隙，间隙过大会导致调整时出现旷量，影响定位精度，间隙过小则会增大偏转阻力，甚至出现卡滞现象，这款结构的配合间隙控制在0.02-0.03mm之间，既保证了偏转动作的顺畅性，也能将姿态调整后的位置误差控制在允许范围内。传动杆的长度可根据实际安装空间做适应性调整，

　　杆体端部可根据连接需求加工外螺纹、内孔或者扁位结构，适配不同的末端执行件安装需求，不需要对核心的球铰接部分做结构修改，具备较好的通用性。在受力性能方面，球头与球窝的接触面积相比传统的销轴铰接更大，单位面积的接触应力更小，在承受相同径向载荷的情况下，磨损速度更慢，结构的使用寿命更长，适合在频繁调整角度、承受一定交变载荷的工况下使用。安装时需要注意保证安装座的固定平面与球窝轴线的初始垂直度，避免初始安装偏差导致偏转角度范围达不到设计要求，同时在首次装配时需要在球头表面涂抹适量的润滑脂，填充球窝与球头之间的配合间隙，减少初期磨合的磨损量。
