两款不同结构弹簧减震缓冲部件

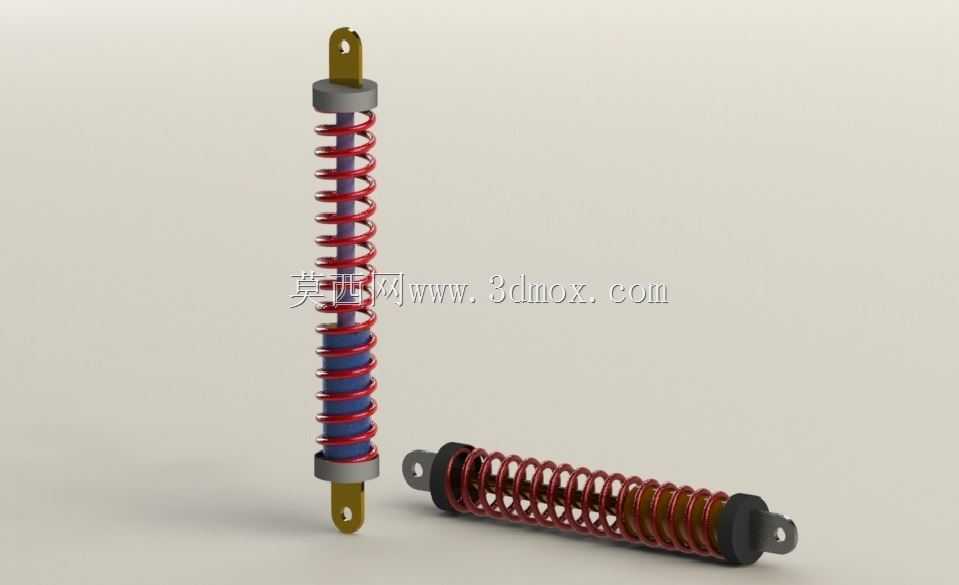

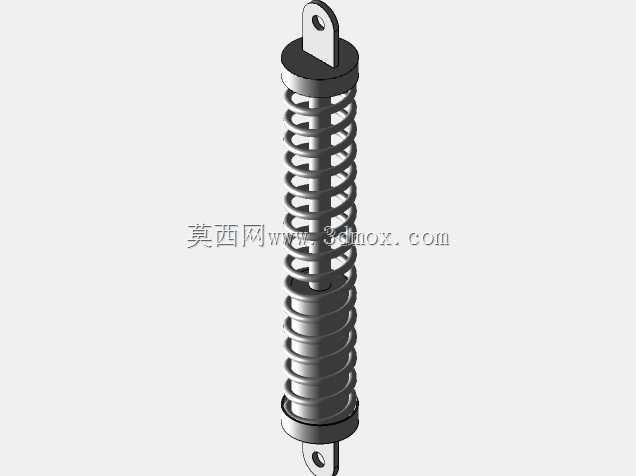

　　在各类行走机械、工业设备的振动隔离场景中，弹簧减震部件是承担冲击缓冲、振动衰减的核心构件，本次呈现的两款减震结构，分别对应不同安装空间与载荷工况的使用需求。其中立式安装的减震单元采用单耳吊环式上下安装端，上端吊环预留销轴安装孔，可通过铰接方式与设备上支架连接，下端同样采用带孔吊耳结构，适配垂直方向的载荷传递路径，这类结构常见于小型非道路行走设备、电动代步车辆的前悬架位置，能够在车轮经过颠簸路面时，将路面传递的瞬时冲击通过弹簧的压缩形变转化为弹性势能，再配合内部阻尼结构将振动能量逐步耗散，避免刚性冲击直接传递至设备主体结构。另一款卧式布置的减震单元采用两端平置吊耳结构，安装面与减震器轴线平行，适配水平方向或倾斜角度布置的安装空间，

　　这类结构更多应用在工业设备的隔振支座、小型工程机械的侧置缓冲位置，能够在设备启停、负载突变时抵消横向与纵向的复合振动。从设计思路来看，两款减震器均采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧节距经过匹配计算，在额定载荷范围内不会出现并圈现象，保证缓冲行程的线性度，弹簧外侧未设置额外防尘罩结构，能够直观观察弹簧的形变状态，便于日常巡检时判断部件疲劳情况。立式减震器的上下端盖采用硬质耐磨材质，端盖与弹簧接触位置设置环形定位凸台，避免弹簧在压缩过程中出现径向窜动，端盖与中心阻尼杆之间预留微小配合间隙，保证阻尼杆往复运动时不会出现卡滞，同时间隙内填充的润滑脂能够减少运动副的磨损，延长部件使用寿命。卧式减震器的两端安装座采用内嵌式结构，

　　弹簧端部嵌入安装座的环形卡槽内，无需额外固定件即可实现弹簧的轴向定位，减少装配工序的同时，也避免了固定件在长期振动下出现松脱的风险。从安装边界来看，立式减震器的总长度适配120-180mm的安装间距，吊环安装孔的直径适配8-12mm的连接销轴，安装时需要保证上下吊环的铰接轴线平行，避免减震器工作时受到侧向弯矩，导致阻尼杆弯曲变形；卧式减震器的总长度适配150-220mm的安装间距，两端吊耳的安装孔同轴度误差需要控制在0.1mm以内，保证减震器工作时弹簧压缩均匀，不会出现偏磨现象。在实际选型应用中，需要根据设备的满载静载荷、冲击加速度幅值、振动频率范围匹配对应的弹簧刚度，弹簧刚度过大则缓冲效果不足，振动会直接传递至设备主体，

　　弹簧刚度过小则容易出现过载并圈，失去缓冲作用甚至导致弹簧断裂。两款减震器的阻尼结构均采用内置式设计，阻尼力与弹簧刚度经过匹配调校，在弹簧压缩和回弹行程中提供合适的阻尼力，压缩行程阻尼力稍小，保证冲击能够被快速吸收，回弹行程阻尼力稍大，避免弹簧回弹时出现二次弹跳，提升设备运行的平稳性。在三维建模过程中，螺旋弹簧的建模需要严格按照节距、中径、簧丝直径的参数生成螺旋线，再通过扫描特征生成弹簧实体，同时需要预留弹簧压缩到极限位置时的干涉检查空间，避免装配后弹簧与端盖、阻尼杆出现运动干涉；安装吊耳的建模需要注意安装孔的位置度公差，保证与配套支架的安装孔位能够精准对齐，减少现场装配时的修配工作量。这类弹簧减震部件除了应用在行走设备的悬架系统中，还广泛应用在风机、水泵、发电机组等固定工业设备的隔振安装中，通过在设备底部与安装基础之间布置减震器，能够隔绝设备运行时产生的振动向基础传递，同时也能避免外界振动对精密设备运行精度的影响。不同应用场景下对减震器的防护等级要求不同，户外使用的场景需要在弹簧表面做防锈喷涂处理，端盖位置增加防尘密封圈，避免雨水、灰尘进入阻尼结构内部，影响阻尼性能；室内洁净环境使用的场景则可以采用裸露弹簧结构，降低制造成本的同时便于观察部件状态。
