带链刺球击打类器械三维结构设计

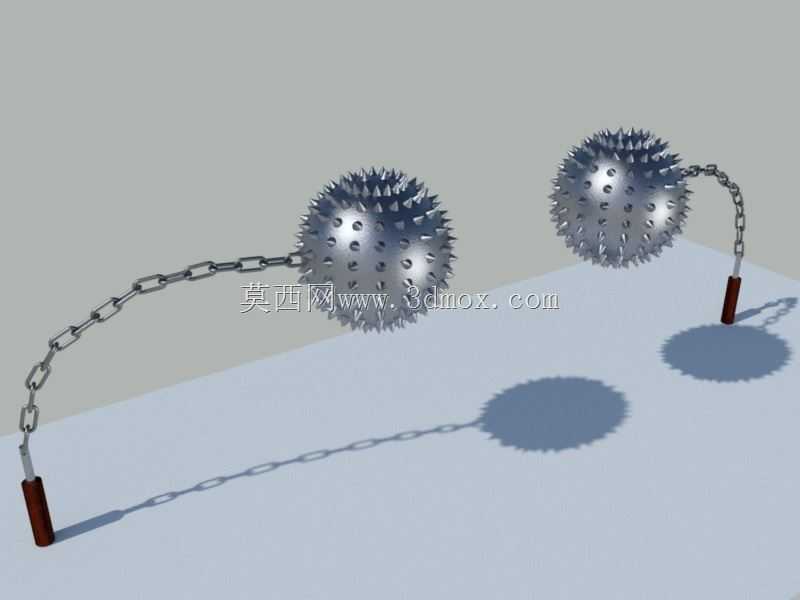

　　从结构设计角度拆解这套带链刺球装置，首先要明确其核心应用场景集中在影视道具制作、仿古兵器复原、武术器械展演以及主题场景陈设领域，不同场景下对结构强度、外观细节的要求存在明显差异。先看核心的刺球主体，球体采用整体式中空结构设计，外表面均匀分布锥形尖刺，尖刺与球体基体采用一体化建模逻辑，避免后期装配出现的缝隙错位问题，球体表面预留的链条连接孔做了沉台处理，连接环嵌入沉台后与球体外弧面平滑过渡，不会出现突兀的凸起影响整体外观。球体的配重设计是整个结构的关键，中空腔体内部可根据使用场景填充不同密度的配重材料，展演场景下可填充轻质发泡材料降低整体重量，避免挥舞过程中出现惯性过大失控的问题，仿古复原场景则可填充金属配重还原真实器械的握持手感，

　　配重块通过内部卡槽固定，不会在球体晃动时出现异响或重心偏移。连接部分采用标准短节距链条结构，每一节链环都做了倒圆角处理，避免链环之间相对转动时出现卡滞，链条两端分别连接刺球与握柄，连接位置都设置了可转动的万向节结构，挥舞过程中链条可以沿任意方向转动，不会出现拧链、缠链的问题，万向节的销轴做了防脱设计，端部采用铆接结构固定，长期使用也不会出现销轴脱落的风险。握柄部分采用圆柱型结构，握持区域做了防滑纹理设计，纹理深度控制在1.2mm，既可以保证握持摩擦力，又不会因为纹理过深硌手影响使用体验，握柄与链条连接的位置设置了金属加固套，加固套嵌入握柄内部8mm深度，通过过盈配合与握柄固定，避免挥舞时链条拉力过大导致握柄端部开裂。

　　整套装置的安装边界需要重点关注，刺球的最大回转半径根据链条长度确定，常规展演版本的链条长度控制在700mm，加上刺球半径100mm，整体最大回转半径为800mm，设计配套展示支架时需要预留至少900mm的半径空间，避免刺球转动时剐蹭周边物体。握柄的直径设置为35mm，符合成年人手部握持的人机工程学尺寸，握柄长度为150mm，握持时手部有足够的施力空间，不会出现握不住的问题。从建模逻辑来看，刺球的尖刺采用阵列特征生成，先在球体表面绘制单个尖刺的轮廓，通过圆周阵列与轴向阵列结合的方式均匀分布在球面上，阵列时特意调整了部分尖刺的角度，避免出现完全规整的机械感，更贴近手工打造的真实质感。链条部分采用链环阵列装配的方式，

　　每一个链环都添加了转动副约束，在做运动仿真时可以真实模拟链条挥舞时的柔性运动状态，验证不同挥舞角度下链环与刺球、握柄的连接位置是否会出现干涉。在实际选型适配时，如果用于影视威亚吊挂场景，需要将刺球材质替换为软质硅胶，尖刺部分做圆角钝化处理，避免拍摄过程中划伤演员，链条则替换为轻质塑料材质，降低整体吊挂重量；如果用于武术对练场景，刺球外部需要包裹软质缓冲层，链条采用尼龙编织材质，在保证视觉效果的同时提升使用安全性。整套结构的重心经过反复调整，静止悬挂时刺球的重心与链条、握柄的重心处于同一条竖直线上，握持时不会出现偏坠的问题，长时间握持也不容易产生疲劳感。连接万向节的转动阻尼经过优化，既可以保证链条灵活转动，又不会因为阻尼过小出现链条随意晃动的问题，挥舞停顿时链条可以快速稳定，不会出现多余的摆动影响动作完成度。握柄尾部设置了挂环结构，闲置时可以通过挂环将整套装置悬挂在墙面支架上，挂环采用嵌入式设计，不使用时可以按压嵌入握柄尾部的凹槽内，不会突出于握柄表面影响握持手感。刺球表面的纹理做了分层次处理，尖刺部分做高亮金属质感，球体基体部分做细微的磨砂纹理，模拟金属锻造后的表面质感，渲染呈现时可以更好地体现光影层次，不会出现整个球体反光过于均匀的塑料感。
