单侧斜拉式户外遮阳挡雨停车棚结构

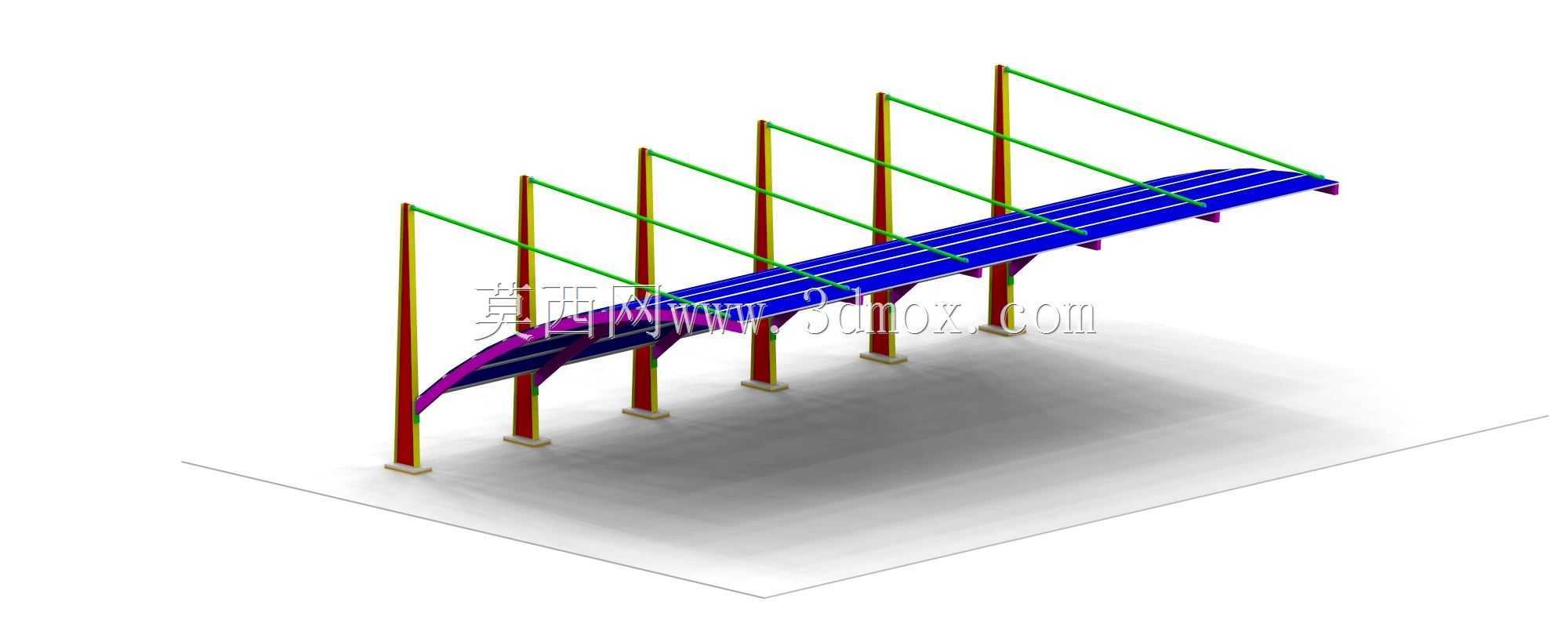

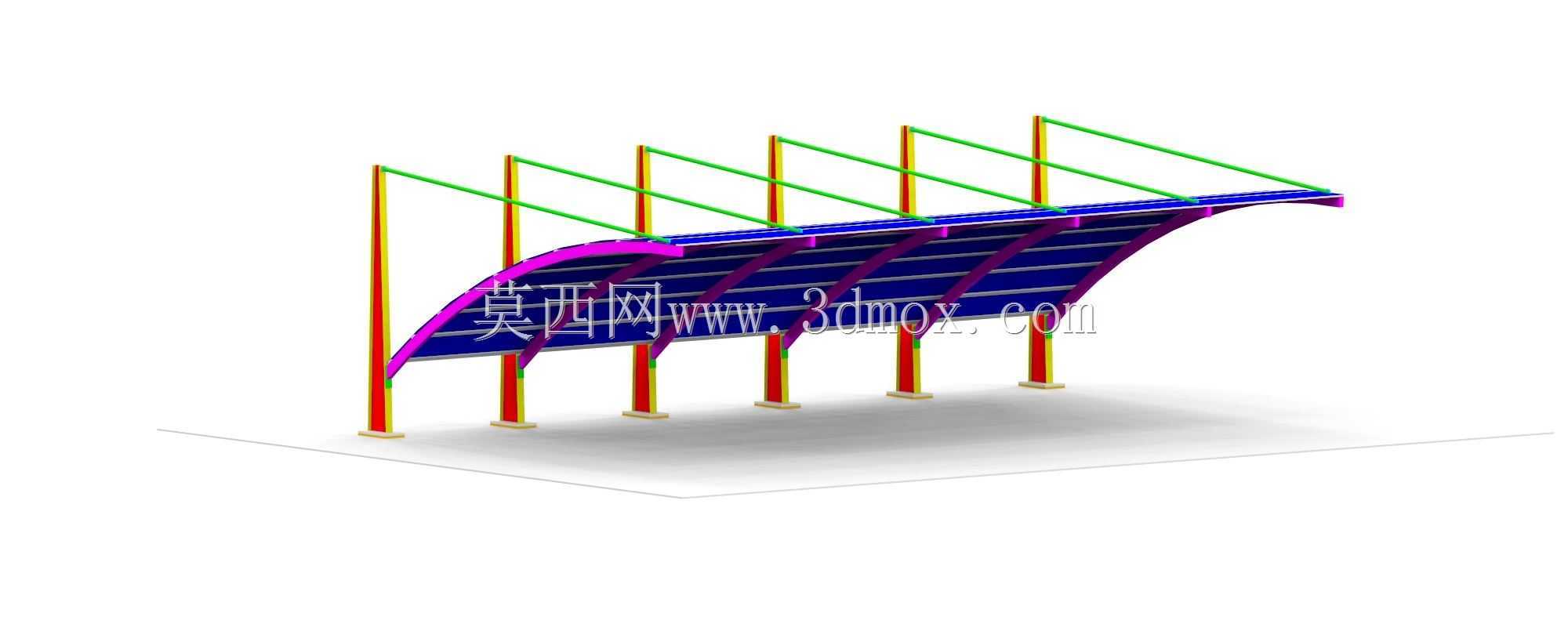

　　这款单侧支撑的斜拉式棚体结构，主要应用于户外非机动车停放区、小型私家车露天泊位、厂区临时人行通道遮护场景，也可适配园区观光等候区、露天设备临时防护区的遮护需求，核心作用是阻隔直射紫外线、遮挡突发降雨，同时兼顾侧面通风与侧向采光，避免全封闭棚体带来的压抑感与通风不畅问题。从结构受力逻辑来看，设计阶段采用单侧立柱承载的方案，所有支撑立柱均布置在棚体的同一侧，另一侧完全无立柱遮挡，人员进出、车辆停靠时不会受到立柱剐蹭，尤其适合狭窄通道旁的泊位布设，不需要在通行侧预留立柱安装空间，土地利用率比双侧立柱棚体提升近百分之四十。棚顶采用弧形渐变的曲面造型，靠近立柱一侧的棚顶边缘做了上翘的圆弧过渡，既可以引导雨水顺着曲面弧度向无立柱侧的排水槽汇集，

　　避免雨水从立柱侧滴落影响人员上下车，也能弱化钢结构的生硬棱角，降低强风环境下棚体的风阻系数，弧形曲面可以将侧向吹来的强风顺着弧面分流，减少棚面承受的垂直风压，提升极端大风天气下的结构稳定性。支撑体系分为三个受力层级，最底部是与地面硬化层锚固的立柱底座，每根立柱下方都设置了预埋钢板连接位，安装时通过膨胀螺栓与混凝土硬化地面固定，不需要做大面积深基础开挖，适配现有硬化场地的改造加装需求；中间层是垂直布置的主支撑立柱，采用等截面矩形型材制作，承担棚体整体的竖向荷载与侧向拉力；上层是斜向布置的拉杆结构，从立柱顶部向棚顶悬挑端延伸，每根立柱对应两道斜拉杆，分别连接棚顶的主横梁与边缘次梁，抵消棚顶悬挑部分产生的下挠力矩，

　　避免长期使用后棚顶出现变形积水。棚顶的受力骨架采用纵横双向布置的梁格体系，纵向主横梁沿棚体长度方向通长布置，与每根立柱顶部的连接座焊接固定，横向次梁沿棚体悬挑方向等间距排布，上面铺设采光覆盖板材，板材与梁架之间设置橡胶减震垫，既可以缓冲冰雹、高空坠物的冲击，也能避免热胀冷缩导致的板材挤压开裂。安装边界方面，这款棚体的单跨悬挑长度控制在五米范围内，总长度可以根据实际泊位数量灵活拼接，单组标准单元长度为六米，可容纳三个标准小型私家车泊位，立柱总高度为三点二米，棚顶最低处距离地面净空为二点二米，既满足普通家用车、非机动车的通行高度要求，也不会因为过高导致棚体侧面飘雨问题加重。设计过程中特意将棚顶的排水坡度设置为百分之五，

　　配合弧形曲面的导水作用，雨水可以快速排向棚体外侧的排水沟，不会在棚面形成积水荷载；斜拉杆与主立柱、棚顶横梁的连接节点均采用铰接设计，可以释放温度变化产生的结构内应力，避免不同季节温差导致的焊缝开裂问题。日常使用场景中，这种单侧支撑的棚体不需要在泊位外侧设置遮挡，车辆停靠时可以直接从无立柱侧驶入驶出，新手司机停靠时也不会出现剐蹭立柱的问题，后期维护时只需要定期检查节点螺栓的紧固状态、覆盖板材的密封胶条老化情况即可，维护成本远低于全封闭的车库结构。针对北方多雪地区的使用需求，设计时将棚顶的雪荷载取值按照每平方米零点五千帕核算，斜向的弧形顶面不容易形成积雪堆积，降雪后积雪会顺着弧面自然滑落，减少人工除雪的工作量；针对南方多雨地区，特意在棚顶边缘设置了一体化的导水槽，将雨水统一引导至立柱位置的落水管排出，避免雨水从棚边滴落形成水帘影响通行。
