台式开关电源金属底盖结构设计

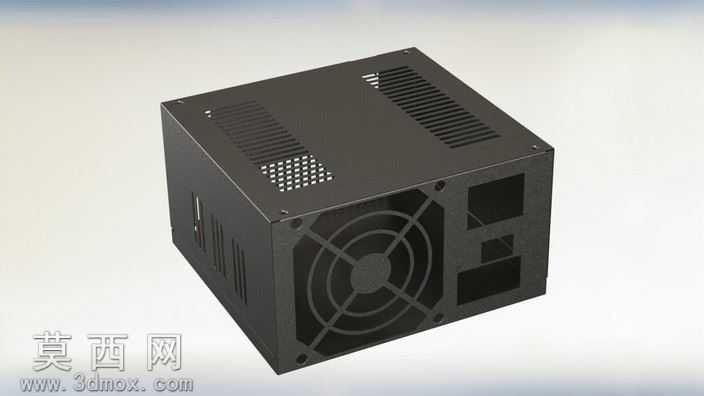

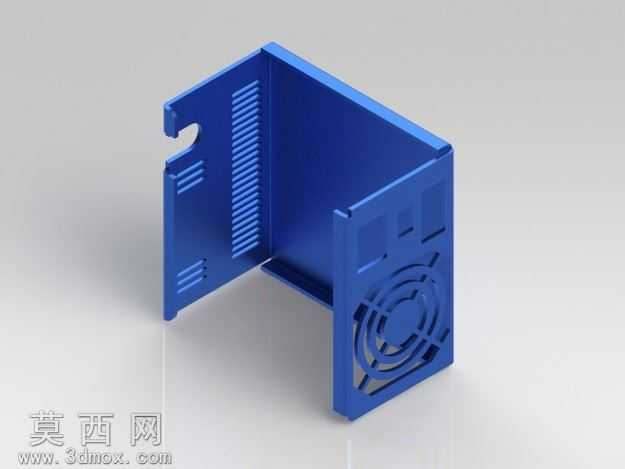

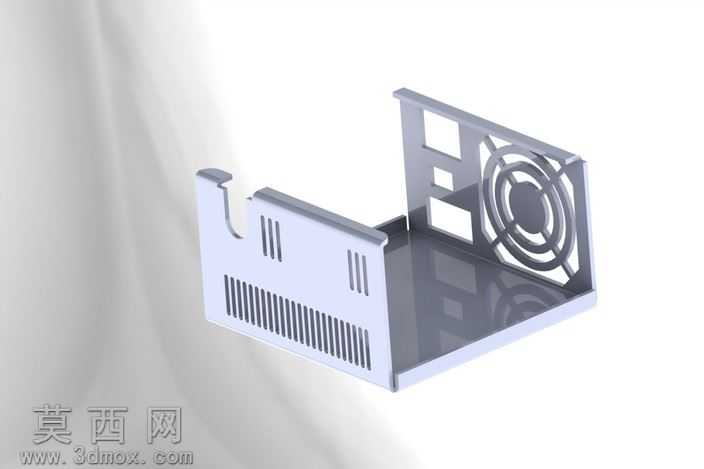

本作品为台式开关电源底盖的三维结构设计，采用主流三维建模软件完成全参数化建模，整体为钣金折弯成型的U型槽结构，建模过程中严格遵循钣金加工工艺规范，预留了合理的折弯圆角与装配公差，确保后续生产环节的可制造性。模型侧面设计有阵列式通风散热槽孔，通过线性阵列特征快速生成等距排布的长条形散热孔，既保证了电源工作时的空气流通散热效率，又兼顾了壳体的结构强度，避免开孔过多导致壳体形变。端部集成了风扇安装位的格栅结构，格栅采用辐条式镂空设计，通过圆周阵列特征生成均匀分布的防护筋条，既可以为散热风扇提供稳定的安装支撑，又能防止异物进入电源内部触碰带电元件，同时格栅的镂空比例经过优化，不会对风扇的通风效率造成明显阻碍。侧壁预留有卡扣与螺丝安装位的定位结构，建模时通过拉伸切除、凸台拉伸等特征完成安装位的细节设计，能够与电源上盖实现精准的卡扣卡合与螺丝锁附，保证整体壳体的装配密封性。材质方面模拟了常用的镀锌冷轧钢板材质，渲染时调整了金属材质的粗糙度与反光参数，还原了钣金件表面的哑光金属质感，同时对散热孔边缘、折弯边角做了细微的倒角处理，避免锐边带来的安全隐患。整体设计思路围绕开关电源的实际使用需求展开，在满足内部电路板、元器件容纳空间的前提下，尽可能优化壳体的空间利用率，同时兼顾散热性能、装配便捷性与结构强度，所有特征均保留了参数化编辑属性，可根据不同功率的电源尺寸需求快速调整长宽高、开孔位置、槽孔密度等参数，适配不同规格的台式开关电源外壳设计需求，为电源类产品的结构设计提供了可复用的标准化参考模型。
