遥控直升机航模SolidWorks设计模型

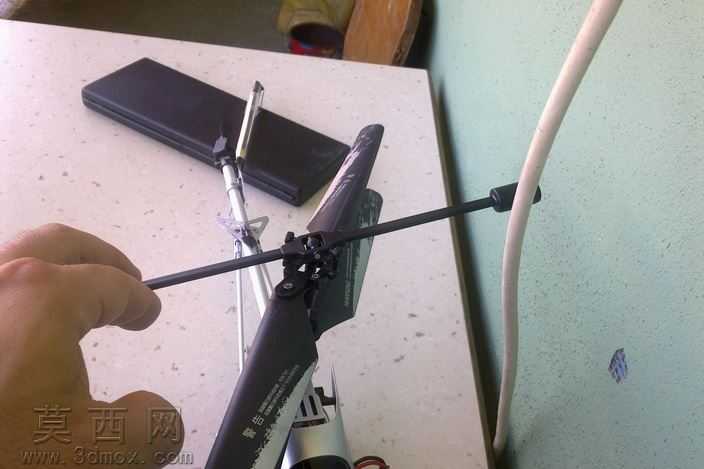

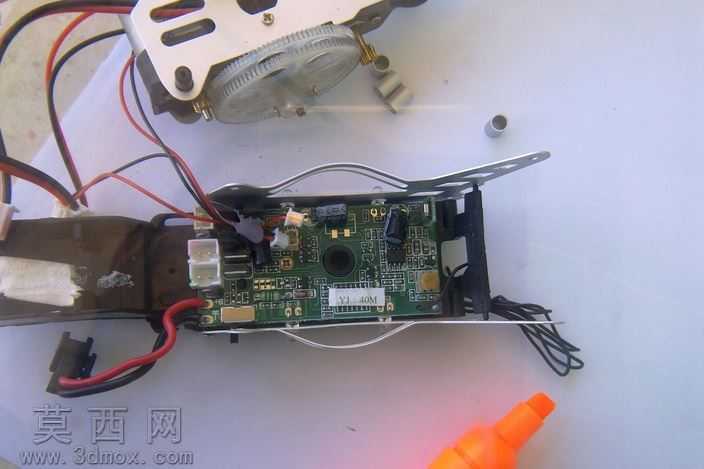

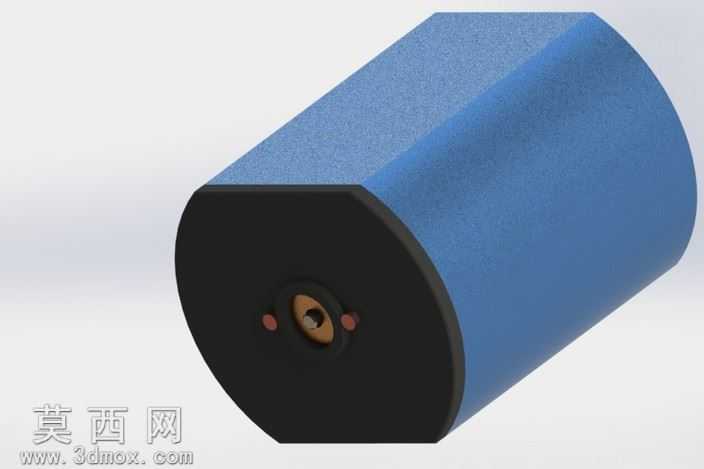

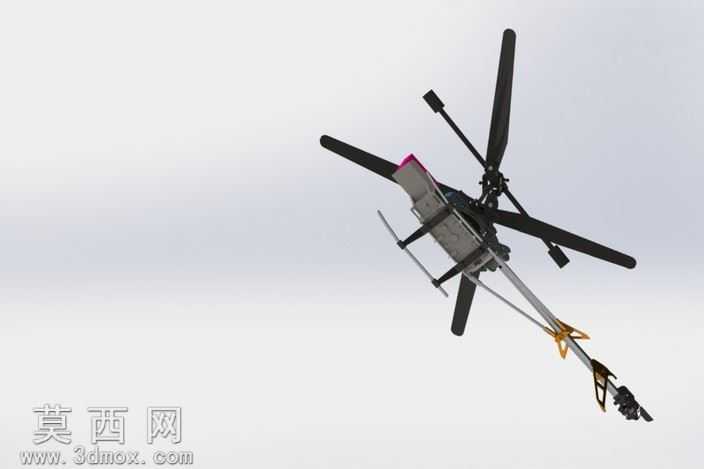

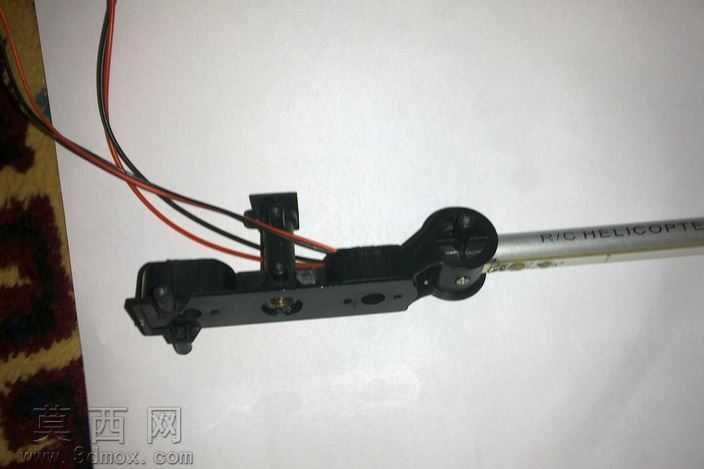

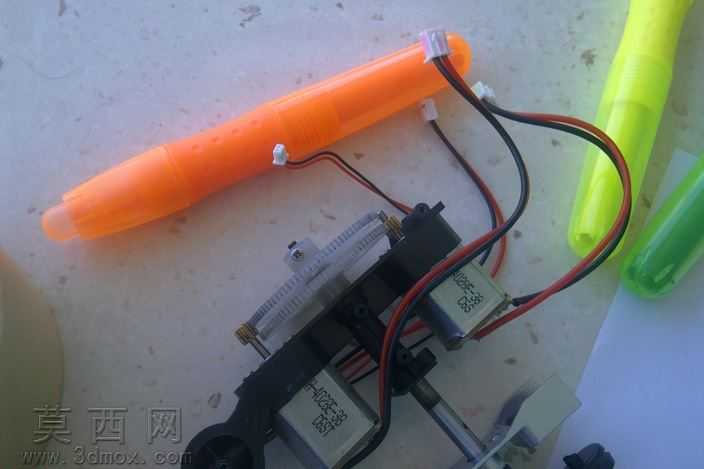

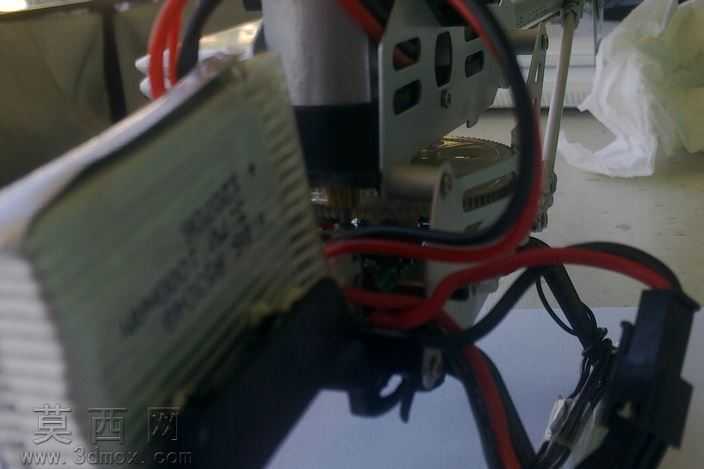

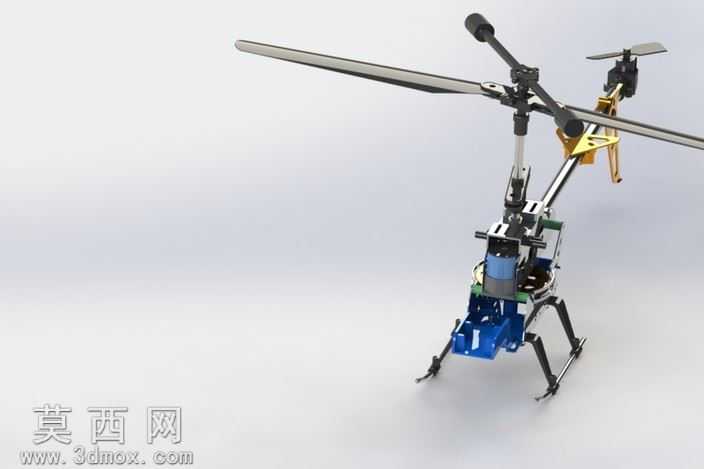

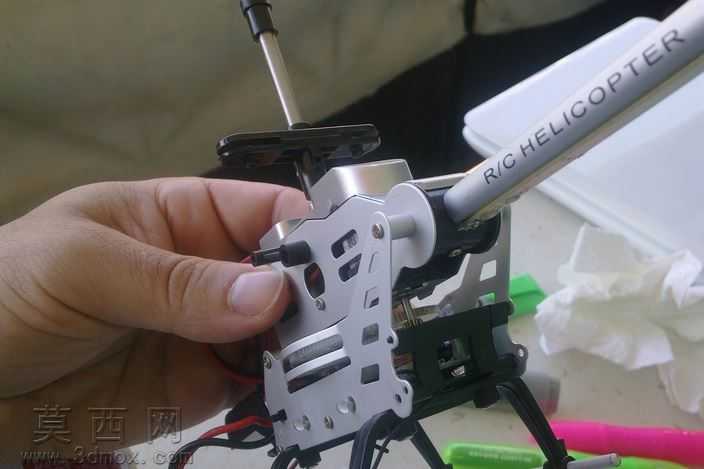

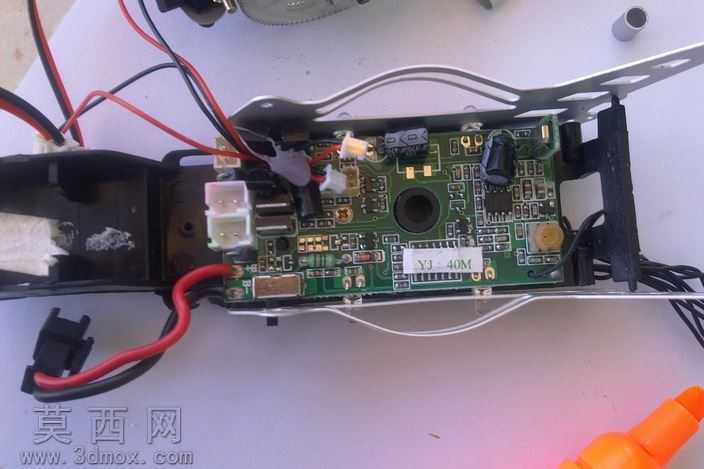

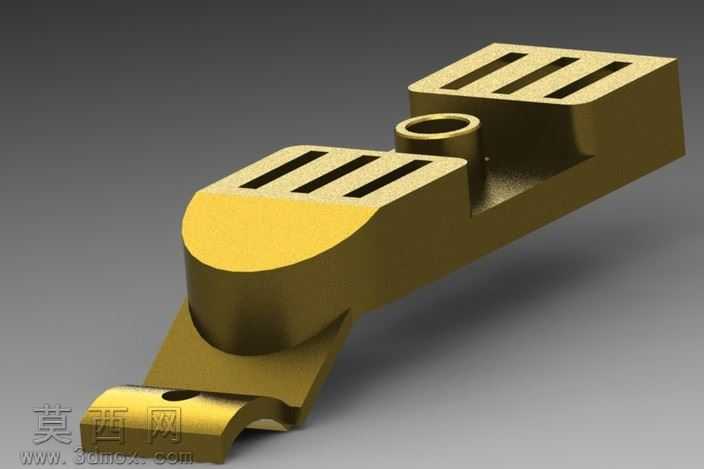

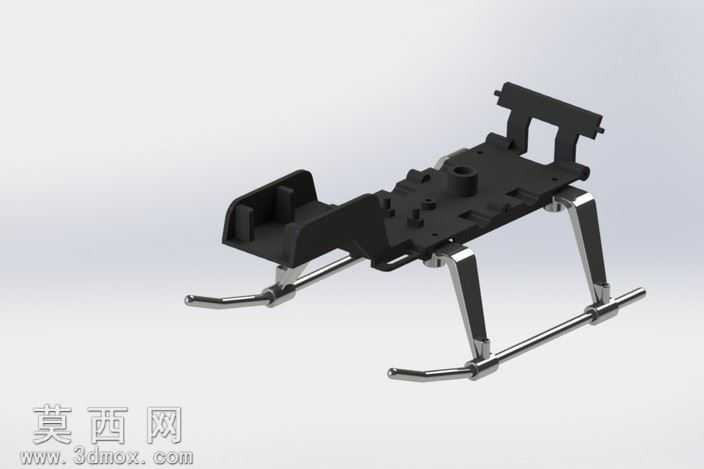

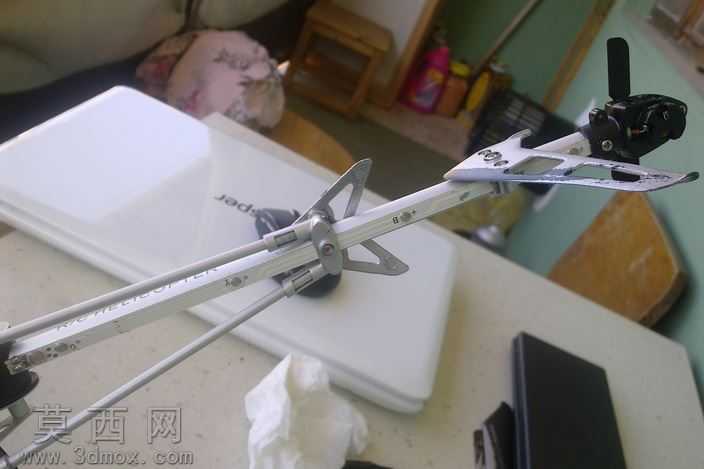

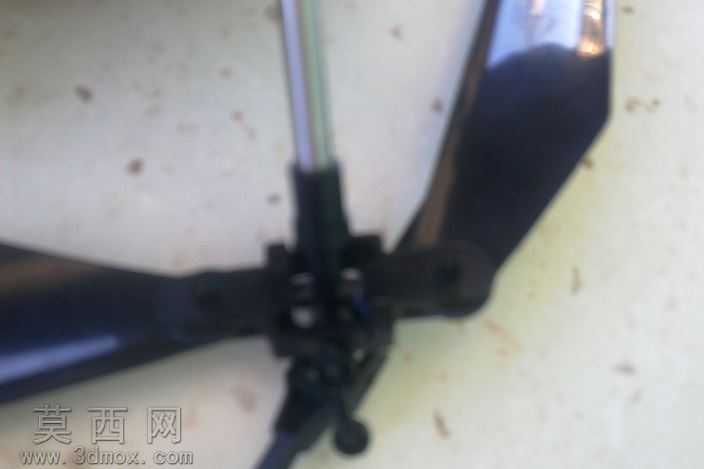

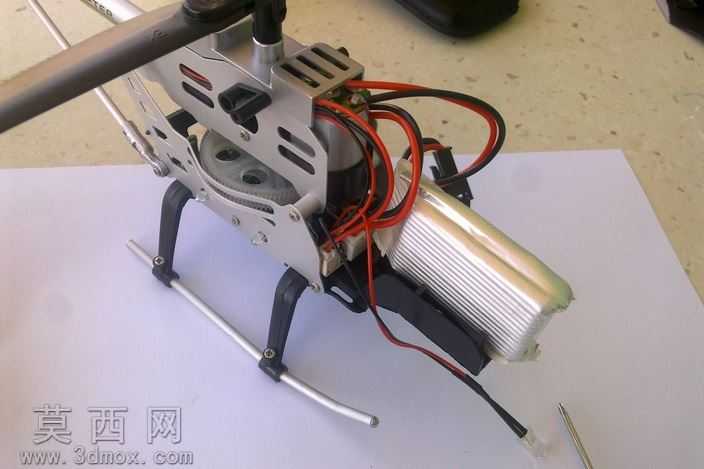

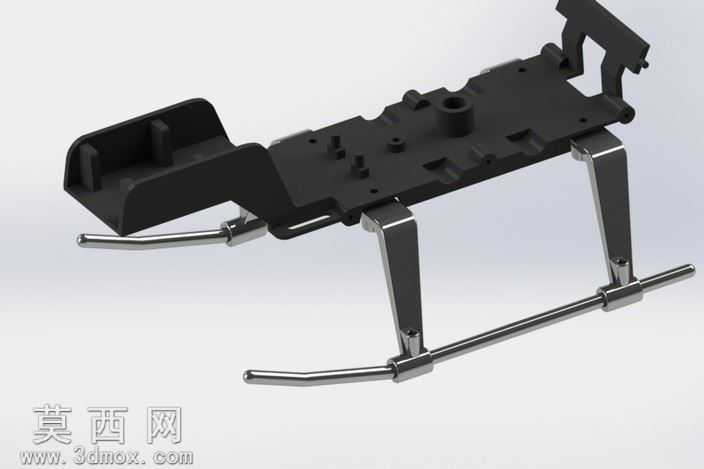

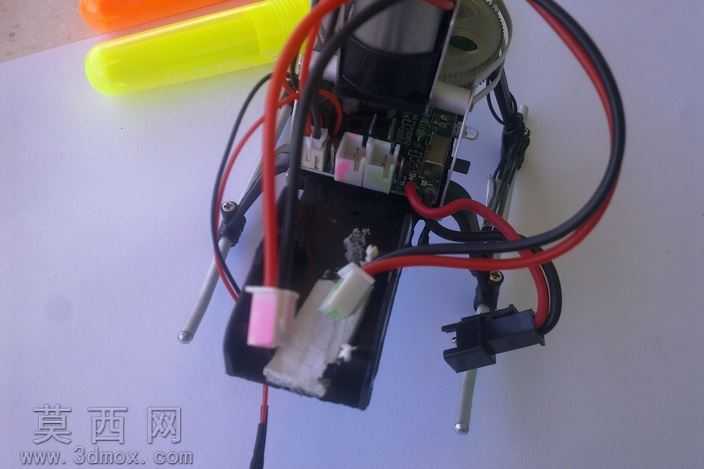

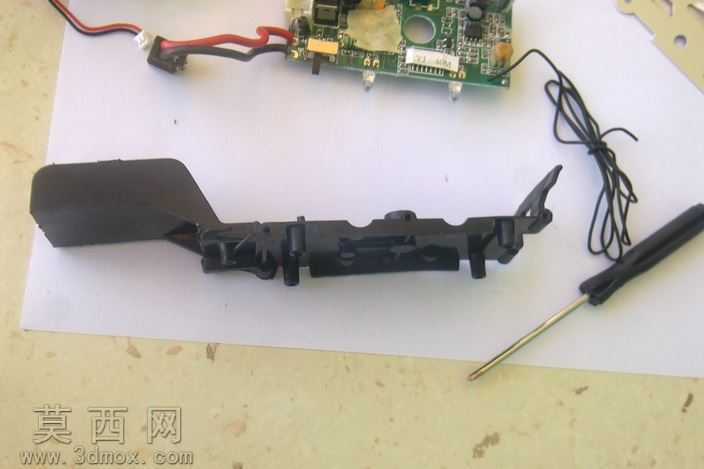

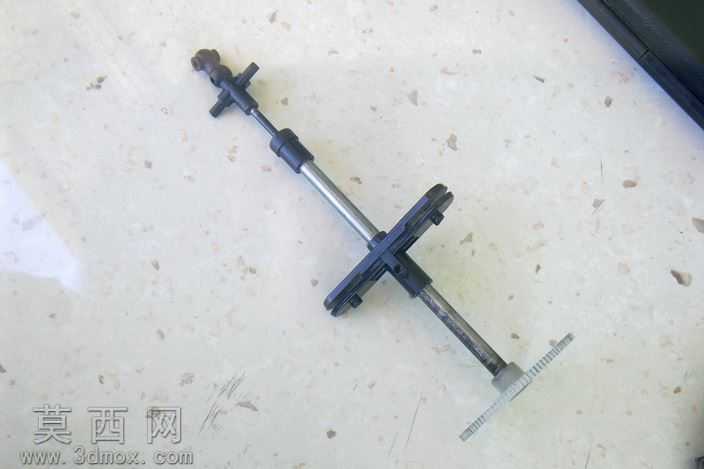

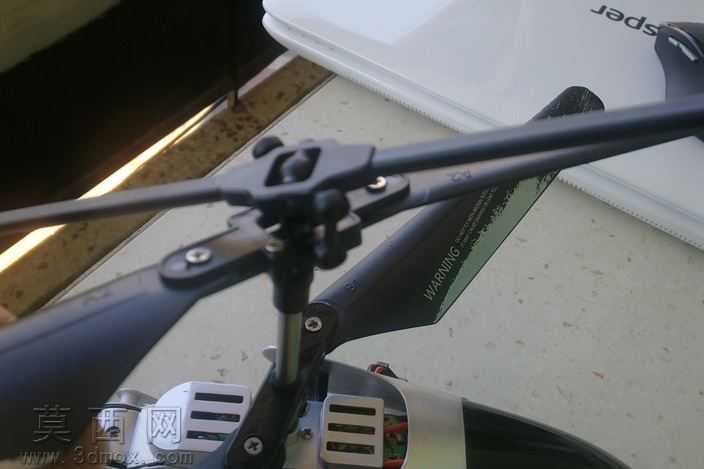

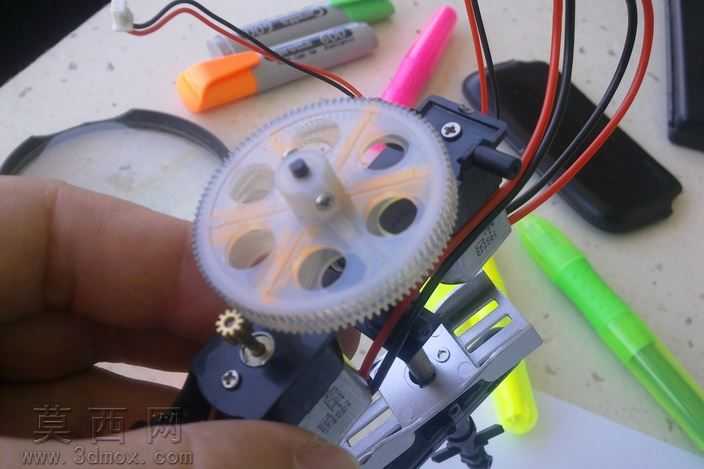

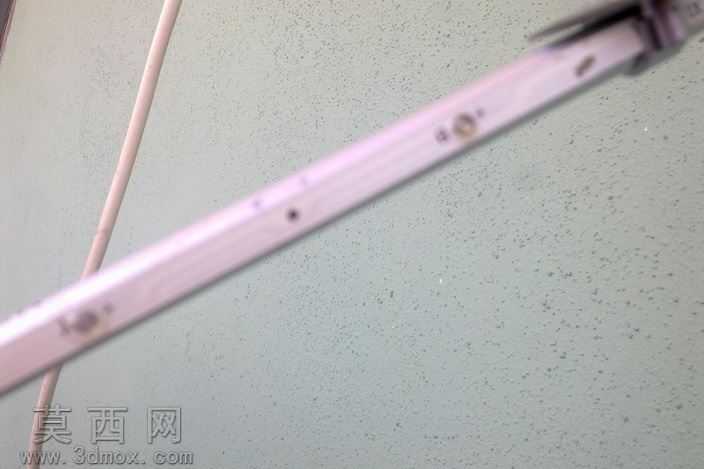

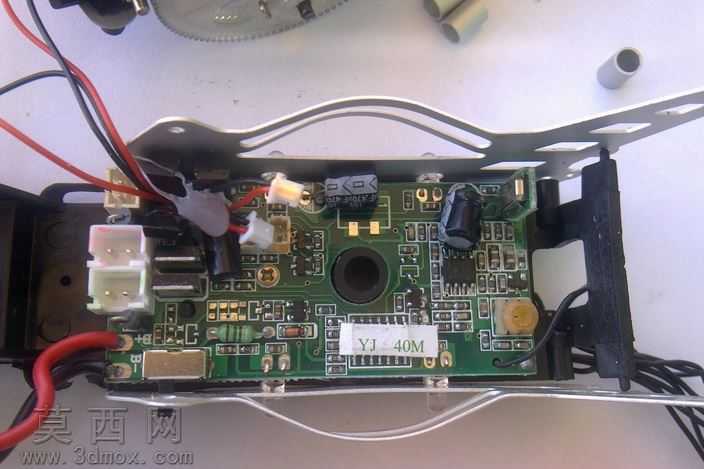

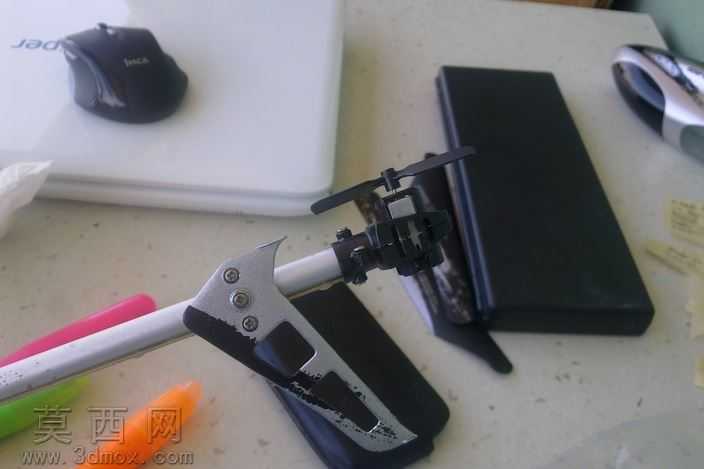

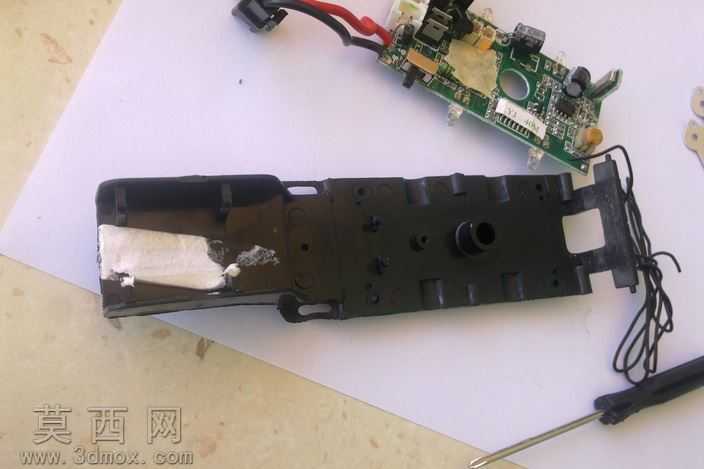

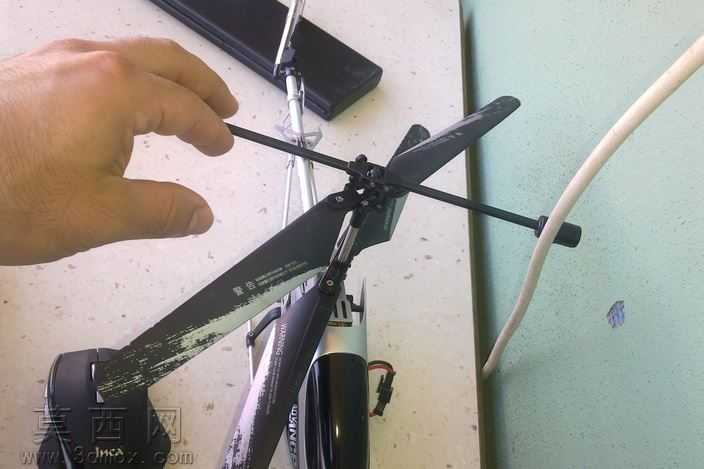

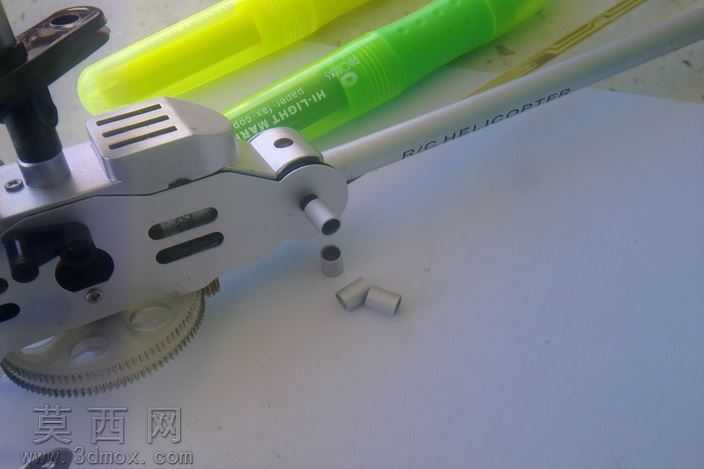

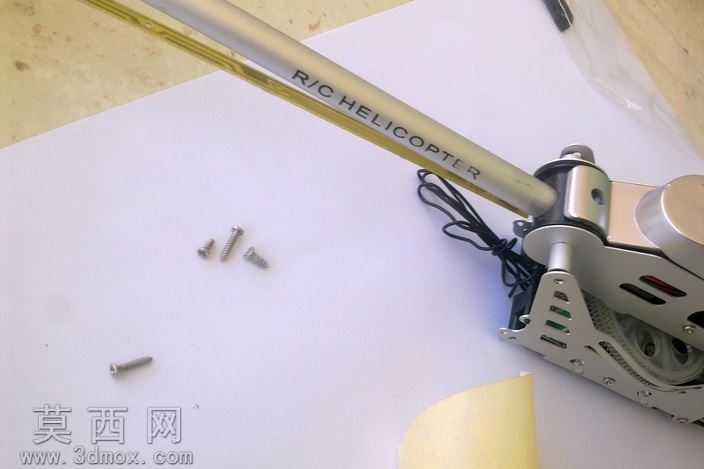

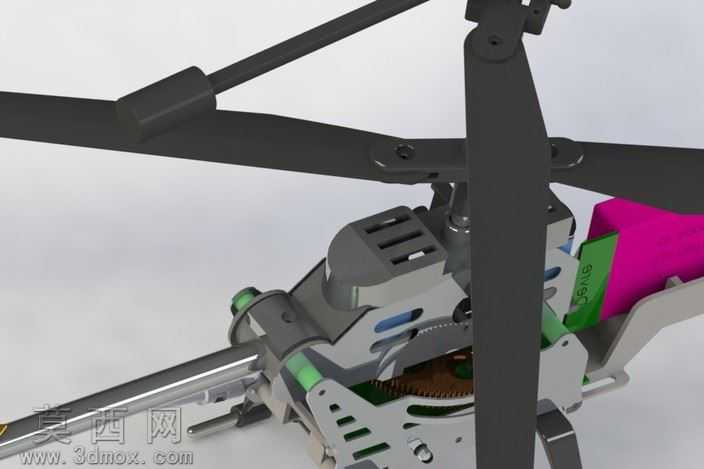

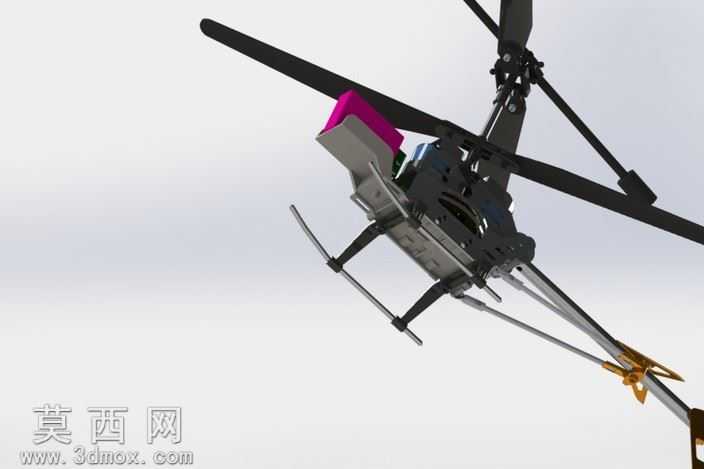

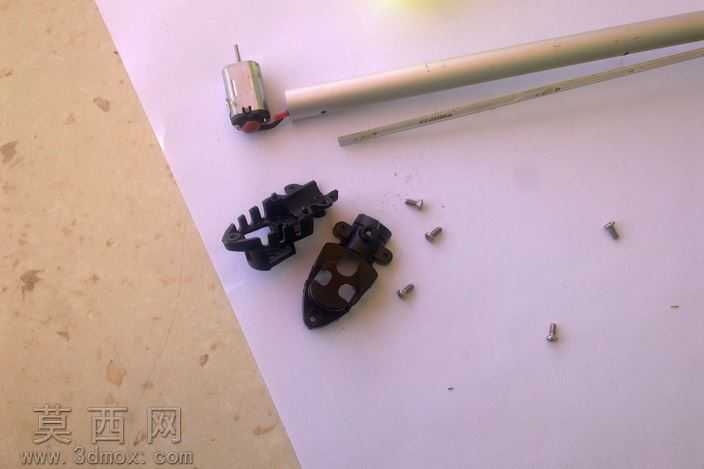

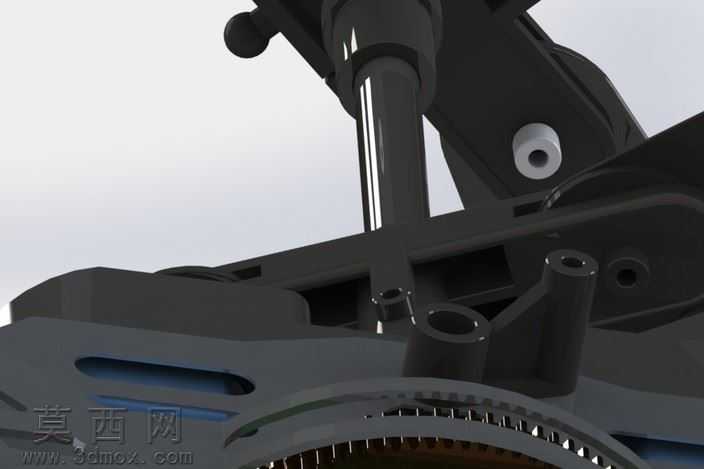

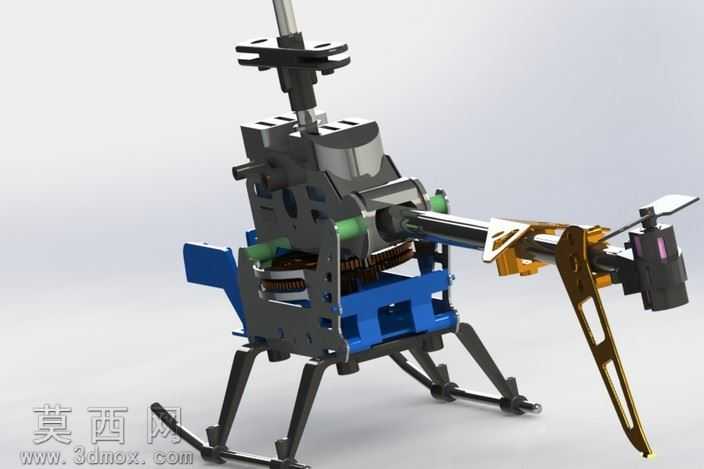

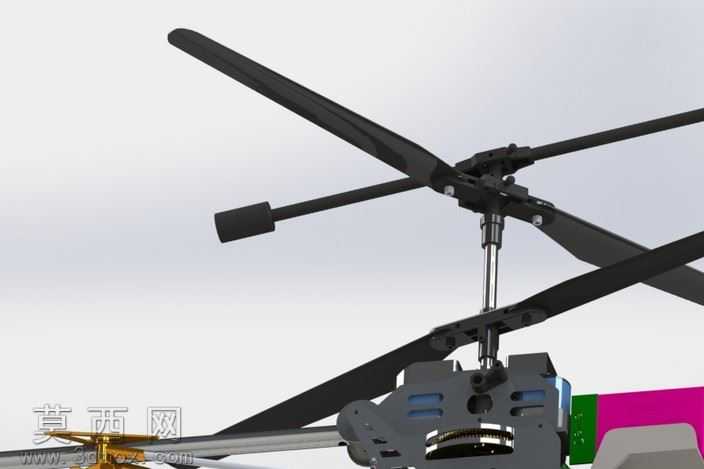

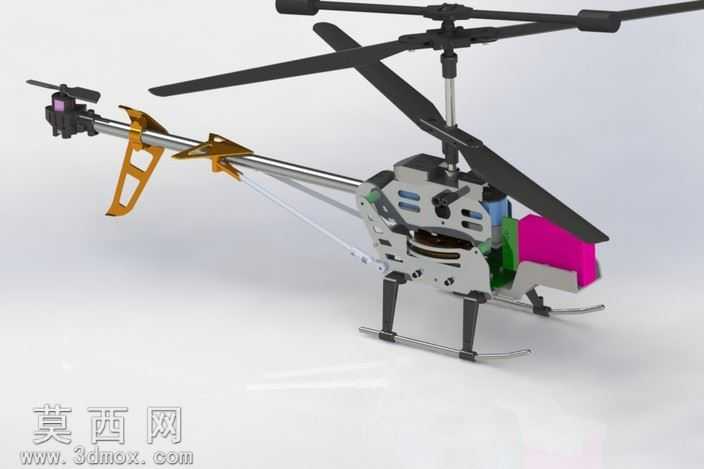

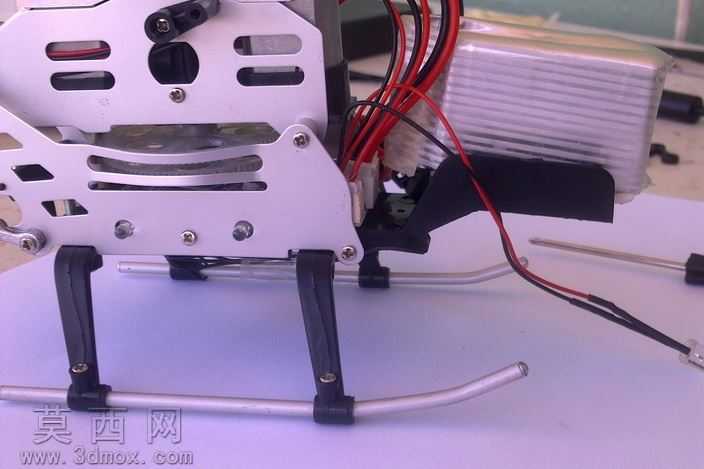

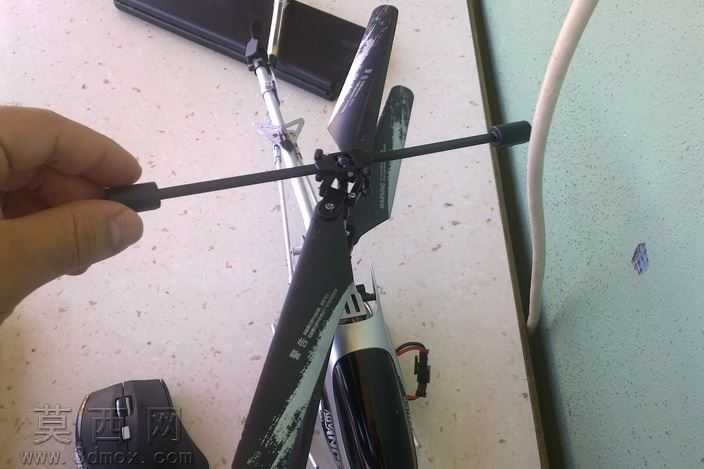

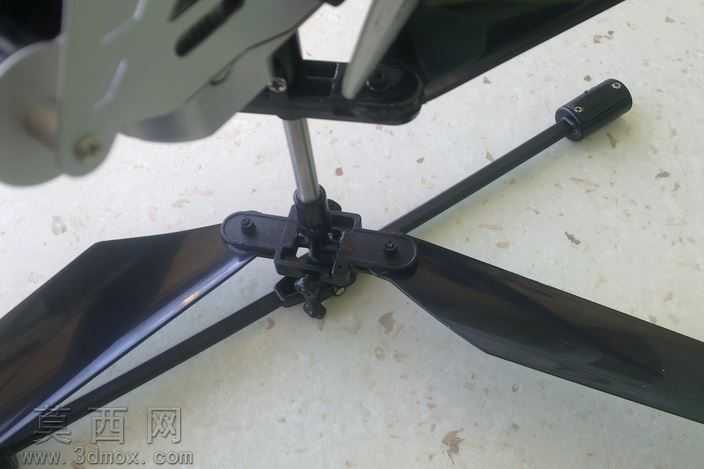

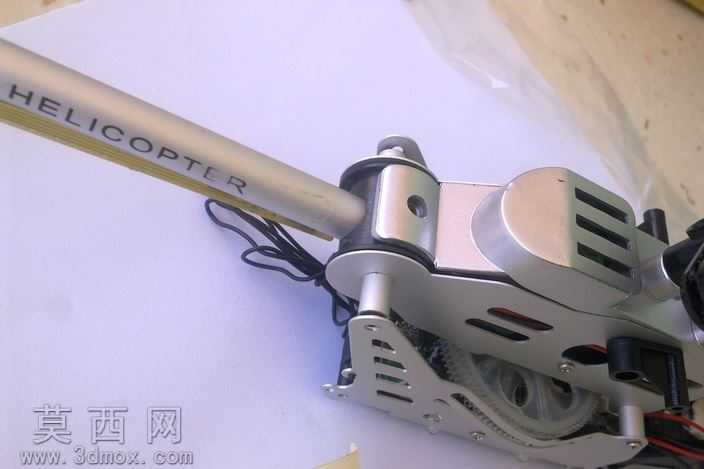

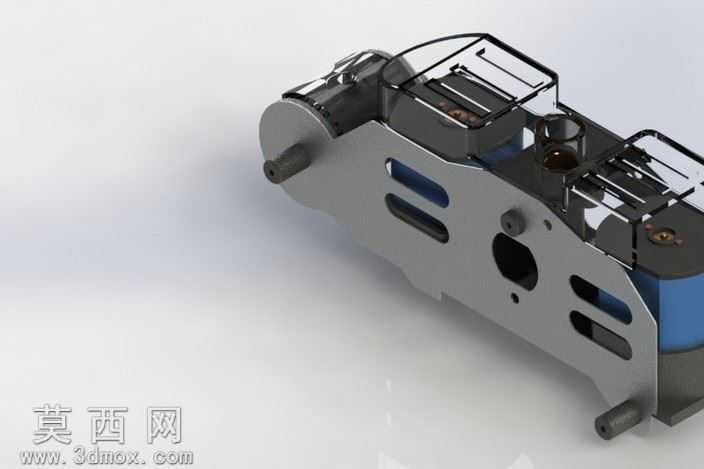

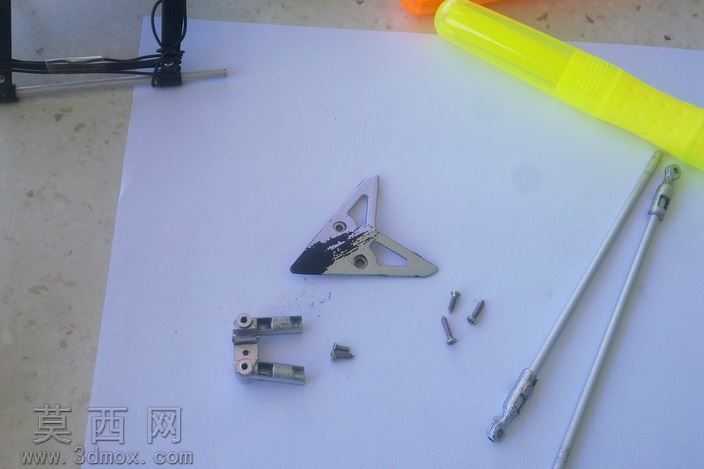

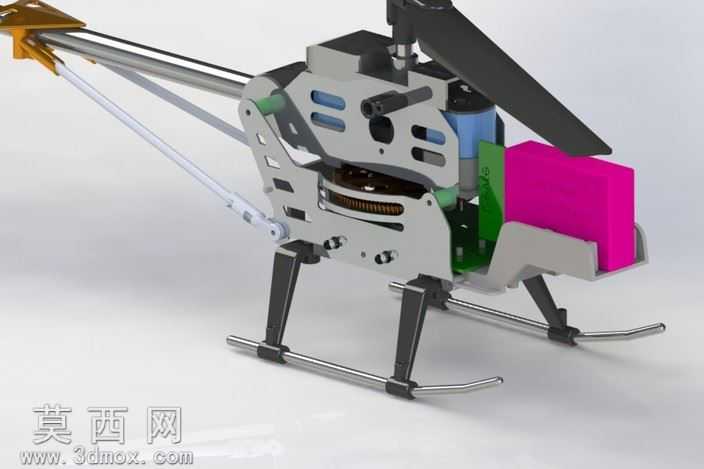

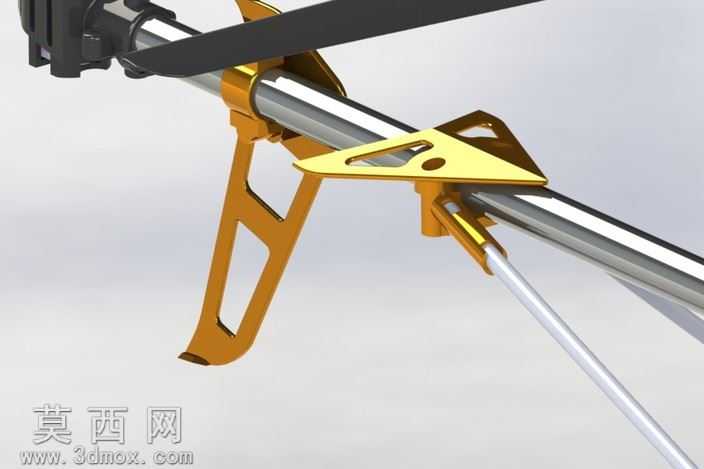

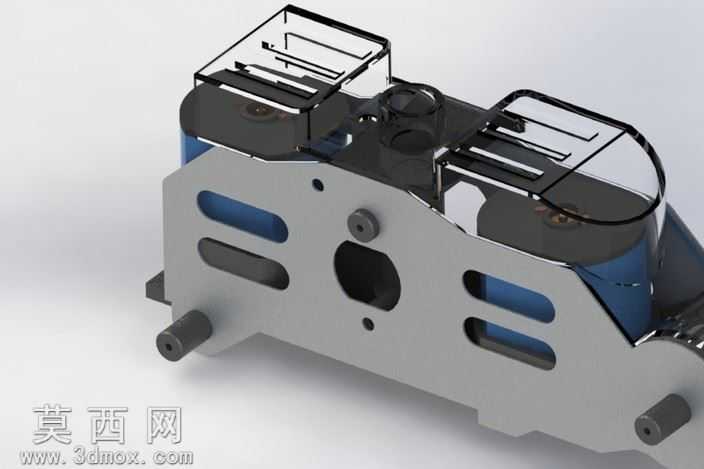

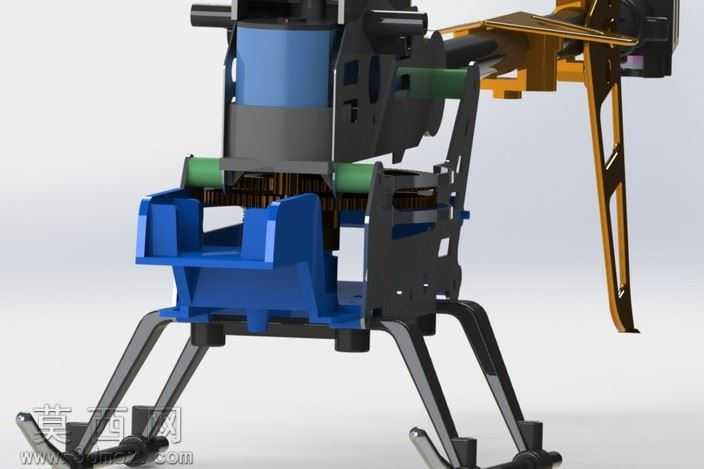

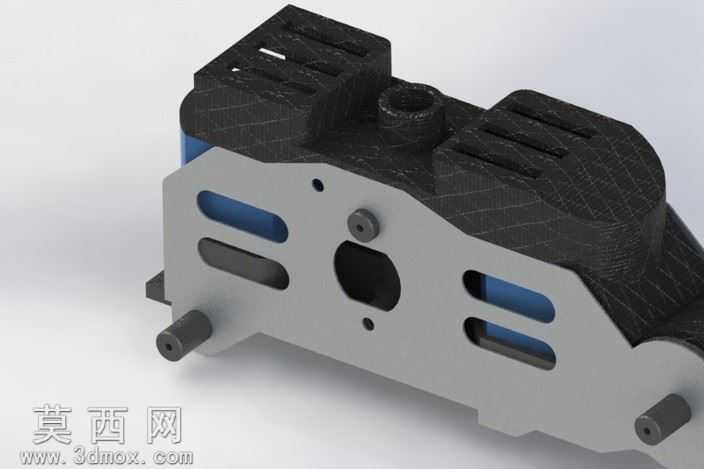

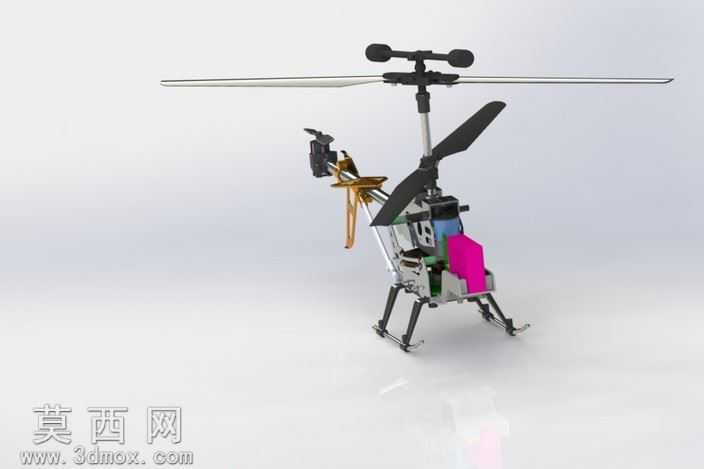

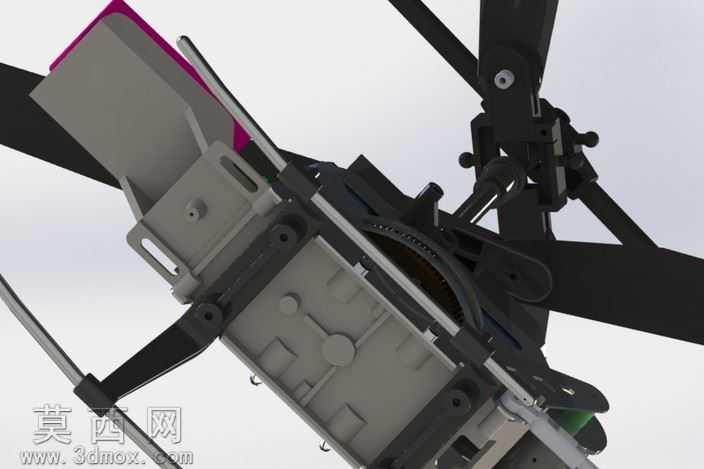

本模型为遥控直升机航模的完整三维设计成果，采用SolidWorks完成全参数化建模与装配设计，完整还原了小型遥控航模直升机的全部机械结构与外观细节。建模过程中遵循真实航模的设计逻辑，从核心传动系统开始搭建，首先完成主旋翼轴、倾斜盘、主旋翼夹座与旋翼叶片的参数化建模，旋翼部分采用曲面建模方式还原真实翼型的弧度与扭转角度，保证结构外观与真实航模气动设计一致，同时对旋翼的动平衡相关结构做了细节还原，确保模型装配后可直观呈现旋翼系统的运作逻辑。机身主体部分采用混合建模方式，主承力的金属尾管采用实体建模还原金属杆件的质感，机身机架部分通过拉伸、切除、阵列等特征完成轻量化镂空结构的设计，还原航模机架兼顾强度与减重的设计特点，尾翼部分的垂直安定面、尾旋翼传动结构也做了完整建模，尾旋翼的传动连杆、舵机安装位都按照真实遥控直升机的布局进行设计，起落架部分还原了滑橇式起落架的弯折结构与安装固定位，兼顾仿真度与结构合理性。材质渲染阶段针对不同部件做了区分设置，主旋翼与尾旋翼采用哑光黑色工程塑料材质，尾管设置为抛光金属质感，机身机架部分做了银灰色金属与彩色塑料件的分色处理，电池仓、电子设备安装位的彩色部件还原了真实航模的电子配件外观，起落架采用深灰色硬质塑料材质，尾翼的装饰结构件设置为亮橙色金属质感，通过不同材质的粗糙度、反光度参数调整，让渲染效果更贴近真实航模的实物质感。装配过程中严格按照实际航模的装配顺序添加配合约束，旋翼与主轴之间添加旋转自由度约束，倾斜盘与舵机连杆之间添加对应传动配合，尾传动杆与尾旋翼之间设置传动约束，完整还原各部件之间的运动关系，可直观展示遥控直升机的主旋翼旋转、尾旋翼传动、舵机操控倾斜盘的运作逻辑。设计过程中兼顾了外观仿真度与结构合理性，既还原了小型遥控直升机的经典外观造型，也对内部的传动、安装结构做了合理的工程化设计，可作为航模设计参考、机械装配教学案例或者三维渲染素材使用，模型的各零件均为可编辑参数化特征，支持根据需求调整尺寸、修改结构细节，适配不同的设计参考需求。
