同轴双联直齿圆柱传动齿轮结构

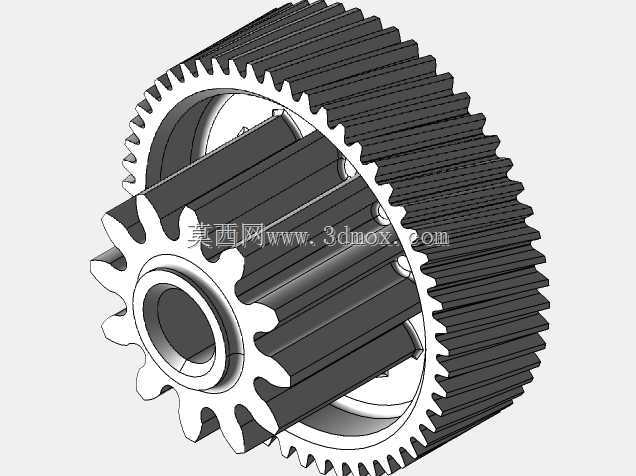

　　这款同轴双联直齿圆柱齿轮组件，是紧凑空间内实现两级定比传动的核心零件，常见于小型电动工具、精密传动模组、办公自动化设备以及小型伺服驱动机构的传动链中，能够在单轴安装位上完成两个不同齿数比的动力传递，大幅缩减传动系统的轴向占用空间，减少中间过渡轴的布设需求，降低整套传动机构的装配复杂度与整体重量。从结构设计来看，该组件采用大小齿轮同轴一体成型的结构布局，大直径齿圈位于组件下部，小直径齿轮位于上部，两者共用中间的轮毂基体，轮毂中心设置贯通的安装轴孔，轴孔内壁可根据装配需求设计键槽、过盈配合面或者D型切削面，用来和传动轴实现周向固定，避免传动过程中出现齿轮与轴的相对滑转。轮毂上部的小齿轮齿数更少、齿顶圆直径更小，下部大齿圈齿数更多、

　　齿顶圆直径更大，两个齿轮的齿向均为直齿，加工时可采用滚齿一次装夹完成两个齿部的加工，有效保证两个齿轮的同轴度公差，降低装配后的齿向跳动与径向圆跳动误差，提升传动过程中的啮合平稳性。设计这类双联齿轮时，首先需要匹配传动链的两级传动比要求，分别确定大小齿轮的模数、齿数、压力角、齿顶高系数等基础齿形参数，保证两个齿轮分别与对应啮合齿轮的中心距符合安装腔体的尺寸边界，同时要校核齿根弯曲强度与齿面接触强度，根据传递扭矩的大小选定合适的零件材质，常规轻载传动场景可选用POM、尼龙等工程塑料实现低噪音自润滑传动，中载场景则选用45号钢调质处理或者20CrMnTi渗碳淬火处理，保证齿面具备足够的耐磨性能与抗冲击能力。安装边界方面，

　　需要重点控制组件的总轴向高度，保证大小齿轮的轴向位置分别对应各自啮合齿轮的齿宽中心，避免出现偏载啮合导致的齿面局部磨损加剧；大齿圈的齿顶圆直径决定了下部传动副的最小避让空间，上部小齿轮的齿顶圆直径则对应上部传动副的径向避让尺寸，轮毂的外径尺寸需要兼顾轴孔的壁厚强度与齿轮根部的连接强度，避免扭矩传递过程中出现轮毂开裂或者齿根断裂的问题。实际应用中，这类双联齿轮往往替代了原本需要两个单独齿轮加隔套、轴向定位卡簧的分体式传动结构，减少了装配时的零件数量，消除了两个分体齿轮之间的装配同轴度误差，在小功率、紧凑空间的传动场景下能够有效提升传动系统的可靠性，降低装配工时与零件采购成本。齿形设计上采用标准渐开线直齿齿形，啮合时为线接触，

　　传动效率高，对安装误差的敏感度相对斜齿轮更低，不需要额外设计轴向止推结构来抵消轴向力，进一步简化了支撑结构的设计。在进行三维建模时，需要先通过参数化方程生成精确的渐开线齿廓曲线，分别完成大小齿轮的齿形阵列后，再对轮毂部分进行布尔合并，对齿根与轮毂的连接位置做合适的圆角过渡，减少应力集中问题，同时要预留合理的拔模斜度或者加工退刀槽，匹配选定的加工工艺要求，不管是采用注塑成型还是滚齿切削加工，都能保证零件的可制造性，避免出现无法加工或者加工后精度不达标的问题。这类齿轮组件在传动链中通常作为中间过渡轮使用，也可作为输入级或者输出级的传动齿轮，根据实际传动比的匹配需求，可灵活调整大小齿轮的齿数组合，适配不同的减速或者增速传动需求，在小型家电传动结构、3D打印机送料机构、智能门锁传动模组、小型电动执行器内部都能见到这类结构的应用，其结构紧凑、传动可靠、装配便捷的特点，让它成为小空间定比传动场景下的优选结构方案。
