美敦力PB560便携式呼吸机结构三维建模

　　在院前急救、基层诊所转运、居家呼吸支持以及突发公共卫生事件的应急医疗场景中，便携式呼吸机的结构可靠性直接关系到患者的通气安全，本次建模的PB560型呼吸机，正是针对这类移动医疗场景开发的紧凑型呼吸支持设备。从实际使用场景出发，该设备需要满足单人手提转运、床旁快速部署、不同工况下稳定供气的核心需求，因此在结构设计上做了大量针对性的优化。

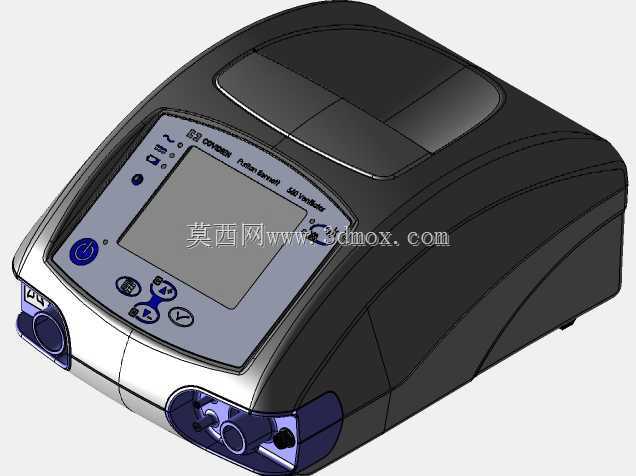

　　设备整体采用上窄下宽的类楔形流线外壳，底部做了加宽的防滑支撑结构，放置在病床边、急救推车或者转运担架上时，不会因为车辆颠簸、台面倾斜出现侧翻，外壳主体采用抗冲击的医用级工程塑料，边角全部做了大圆弧过渡处理，一方面避免转运过程中磕碰划伤医护人员或者患者，另一方面跌落时可以通过外壳形变吸收冲击力，保护内部的气路、控制板卡等核心部件。正面操作区域做了15度左右的仰角设计，医护人员在站立或者坐姿操作时，不需要过度俯身就能清晰看清屏幕参数、操作按键，所有功能按键都做了凸起的盲触标识，佩戴医用手套时也能准确按压，不会出现误操作。

　　气路接口全部布置在设备正面下方区域，采用标准的医用呼吸回路接口规格，带防误插的定位卡扣，连接呼吸管路时不需要刻意对准角度，推入后自动锁止，拆卸时按压卡扣即可快速分离，接口周边做了内凹的防护结构，转运过程中即使受到碰撞，也不会出现接口断裂、管路脱落的问题。设备顶部设计了一体化的隐藏式提手，提手凹槽做了贴合人手握持的弧度，长时间手提转运不会硌手，提手承重经过强化，可承受整机满配状态下的整体重量，不会出现提手断裂的情况。

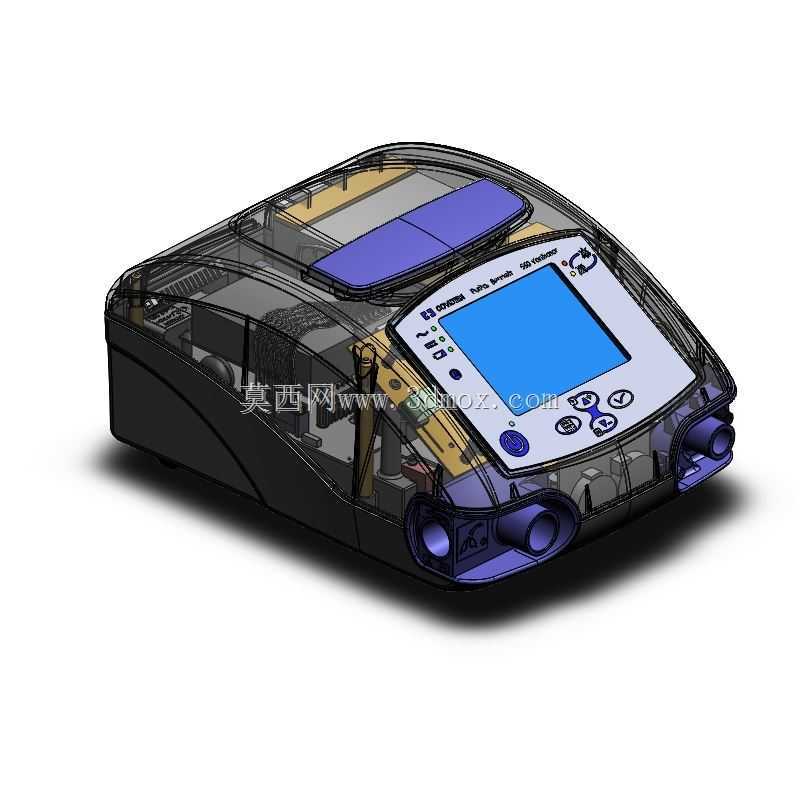

　　从内部结构布局来看，建模时还原了设备的分层设计逻辑：最上层为控制与显示模块，包含显示屏、按键板、主控电路，做了独立的密封舱设计，避免气路冷凝水渗入造成电路短路；中间层为核心气路模块，集成了涡轮、流量传感器、压力传感器、比例阀等核心通气部件，气路管路采用短路径设计，减少响应延迟，保证通气参数的控制精度；最下层为电源模块，包含内置电池仓、电源接口、电源管理电路，电池仓做了快拆设计，不需要工具即可更换备用电池，满足长时间转运的供电需求。

　　设备的安装边界需要结合实际使用场景考虑：整机宽度控制在300mm以内，深度不超过250mm，高度不超过200mm，可以直接放置在标准急救推车的设备层，也可以通过配套的固定支架安装在救护车、转运床的侧边支架上，固定支架的安装孔位采用通用的医疗设备安装孔距，不需要额外打孔改造即可适配现有转运载具。散热结构布置在设备两侧与背部，采用格栅式进风、顶部出风的风道设计，设备靠墙面放置时，只要预留50mm的背部间隙即可满足散热需求，不会因为通风不良造成设备过热停机。

　　从功能实现的结构支撑来看，该设备可实现有创、无创两种通气模式的切换，对应的气路结构做了漏气补偿的通道设计，无创通气时可以自动补偿面罩漏气带来的压力波动，有创通气时可以精准控制潮气量与气道压力，报警模块的蜂鸣器做了独立的出声孔设计，在嘈杂的急救环境中也能清晰传递报警信息，同时出声孔做了防水防尘的网罩设计，避免液体泼溅进入设备内部。设备侧面预留了外接氧气输入接口，可连接中心供氧或者氧气瓶，实现空氧混合供气，接口带单向阀结构，防止氧气回流造成安全隐患。

　　建模过程中对所有配合间隙都做了工程化还原，外壳的拼接缝隙控制在0.5mm以内，既满足医用设备的清洁消毒要求，避免缝隙残留污渍，也保证了外壳装配的紧密性，按键与面板的配合间隙做了公差优化，按压时无卡滞、无松动，屏幕周边做了密封胶条的安装槽，擦拭消毒时液体不会渗入屏幕下方。整体结构没有多余的突出部件，所有外接接口不用时都可以通过配套的防尘塞封堵，满足院外转运时的防尘防水要求，适应复杂的野外、移动急救环境。
