隧道式单体速冻加工设备结构设计

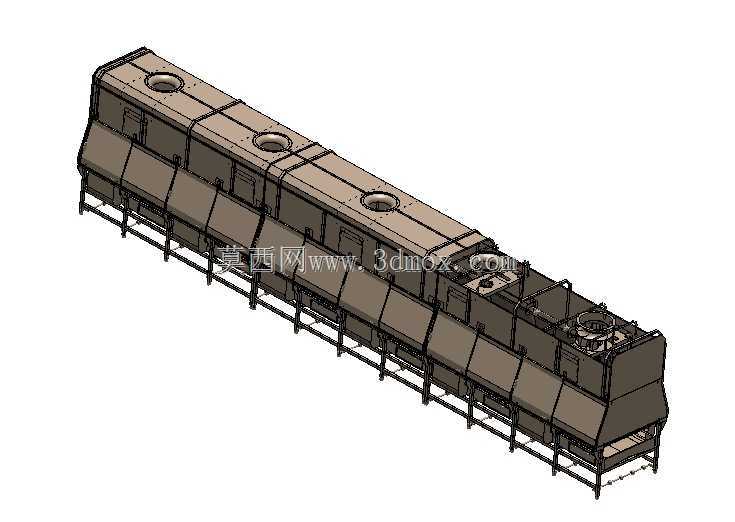

　　这套隧道式单体速冻设备的三维结构，主要面向生鲜食品加工领域的连续化速冻产线场景，在水产、分割禽肉、调理食品、果蔬单体速冻的生产环节中承担核心冷冻功能，能够让待加工物料在连续输送过程中快速通过冰晶生成带，达到中心温度要求的冷冻储存标准，相比间歇式速冻柜，其连续作业的特性更适配规模化食品加工厂的大批量生产需求，可直接对接前端清洗、分切工序与后端包装、低温仓储环节，形成完整的速冻食品生产链路。从结构设计逻辑来看，整体采用长条形隧道式布局，主体框架采用型钢焊接成型的分段式结构，每一段框架都设置有独立的检修门与观察视窗，既方便设备组装运输时的分段进场，也能在生产运行过程中快速排查内部结霜、输送跑偏等常见故障，设备顶部均匀布置的三个回风接口，

　　可对接厂区的制冷压缩机组供冷管路，内部的冷风循环风道采用上下双向送风的结构设计，能够让冷气流均匀覆盖输送网带的整个幅面，避免出现局部冷冻不足的死角，保证不同位置的物料都能获得一致的冷冻效率。设备的输送段采用不锈钢网带作为物料承载部件，网带下方设置有托辊组与张紧调节机构，可根据实际生产的物料重量调整张紧度，避免长时间运行出现网带打滑、跑偏的问题，隧道两端的进出料口设置有软质隔温帘，能够减少隧道内部冷量的外泄，降低制冷系统的能耗损失，同时隔温帘的分段式结构不会影响物料的连续进出。在安装边界的设计考量上，设备整体长度方向需要预留至少1.2米的端部操作空间，用于网带维护与进出料端的清洁作业，宽度方向需要在操作侧预留0.8米以上的巡检通道，

　　方便操作人员日常查看设备运行状态、清理接霜水槽，顶部的回风接口需要对接厂区制冷管线，因此设备安装位置上方需要预留足够的管线排布空间，同时地面需要做水平硬化处理，保证设备框架的各个支撑脚都能均匀受力，避免长期运行出现框架变形影响网带运行精度。从功能特性来看，设备的外壳与内部接触物料的部件全部采用食品级不锈钢材质，满足食品加工设备的卫生要求，内部的蒸发器部位设置有独立的接水盘，化霜过程中产生的水可通过接水盘汇集后从设备底部的排水口排出，不会积存在设备内部滋生细菌，侧面的检修门采用密封胶条做密封处理，关闭后可保证隧道内部的冷量不会从门缝泄漏，同时门上设置有安全联锁开关，一旦检修门被异常打开，设备的输送机构与冷风循环风机会自动停机，

　　避免操作人员误接触内部低温部件或运转部件造成伤害。在设计过程中，结构工程师重点考量了低温环境下的材料形变问题，所有框架连接部位都预留了低温冷缩的补偿间隙，避免设备在长期-35℃左右的运行环境下出现焊缝开裂、结构变形的问题，网带的传动部件采用耐低温的润滑脂进行润滑，保证在低温环境下传动部件不会因为润滑脂凝固出现运转卡滞的问题，设备底部的支撑脚采用可调式结构，可根据现场地面的实际平整度调整设备整体水平度，保证网带在整个长度方向上都处于水平运行状态，减少物料在输送过程中出现堆积、偏载的情况。这套结构模型完整还原了设备的所有外部结构与主要内部支撑、风道框架结构，能够为同类速冻设备的结构设计、产线布局规划提供直观的三维参考，结构工程师在进行同类设备设计时，可直接参考其分段式框架的连接方式、风道接口的布置位置、检修门的布局逻辑，结合自身的产线产能需求调整设备长度、网带幅面、送风接口数量等参数，减少前期方案设计阶段的结构反复调整工作量，同时也能为设备安装阶段的场地规划、管线排布提供准确的尺寸参考，避免现场安装时出现空间不足、管线对接错位的问题。
