500毫升矿泉水瓶SolidWorks三维模型

本模型为500毫升规格饮用矿泉水瓶的完整实体三维模型，建模阶段严格参照市售常规瓶装水的真实尺寸比例开展设计，首先通过旋转凸台命令构建瓶身主体基础轮廓，针对瓶身握持区域的环形防滑凹槽，采用圆周阵列结合拉伸切除的方式完成特征排布，保证凹槽深度、间距完全贴合人体工学握持需求；瓶底的五瓣式防滑支撑结构通过多段曲面放样、实体加厚实现，还原真实瓶底的凹凸弧度与支撑强度，瓶口位置严格匹配标准30mm口径瓶盖的螺纹参数，通过螺旋线扫描生成连续密封螺纹，同时预留瓶口密封环的安装卡位，整体建模过程全程遵循实体建模逻辑，无破面、无重叠特征，所有特征参数均可编辑调整。

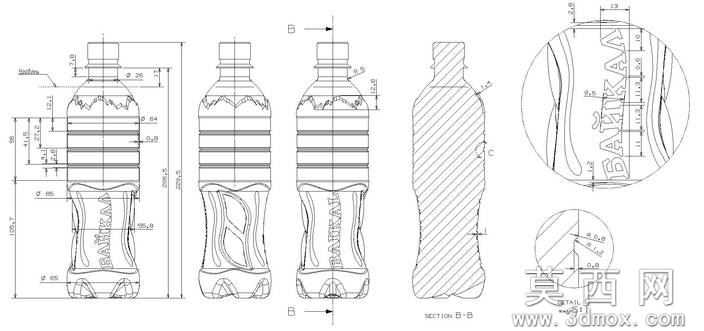

参数设计层面，模型整体高度设定为230mm，瓶身最大直径66mm，瓶身壁厚均匀设置为0.3mm，完全匹配PET吹塑工艺的生产参数要求，瓶身标签预留区域宽度设置为85mm，可适配常规瓶装水的标签包覆需求，所有尺寸参数均经过实际比例校验，不存在尺寸失真问题。

渲染材质环节，瓶身主体赋予高透明度PET塑料材质，调整材质折射率为1.57、透明度85%，同时添加轻微的表面磨砂质感模拟真实塑料瓶的细微表面纹理，瓶内水体赋予淡蓝色透明水材质，添加焦散效果参数还原光线穿过水体的折射光影，瓶盖赋予高密度蓝色PE塑料材质，调整粗糙度参数模拟瓶盖的哑光磨砂质感，场景中添加柔和的面光源与环境反射，最终渲染效果中瓶身表面的水珠效果通过粒子散布结合透明水材质实现，高度还原真实瓶装水的视觉质感。

结构原理上，该模型完整还原PET矿泉水瓶的吹塑成型结构逻辑，瓶身的环形凹槽除防滑作用外，还可提升瓶身轴向承压能力，避免灌装、堆叠过程中瓶身变形，瓶底的内凹五瓣结构可平衡瓶内压力，提升放置稳定性，瓶口螺纹采用标准间断式螺纹设计，兼顾密封性能与瓶盖旋拧的流畅度，整体结构完全符合食品包装用塑料瓶的结构设计规范。

软件兼容方面，模型原生基于SolidWorks2010版本搭建，特征树完整保留可编辑，同时导出STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，STL格式可直接导入切片软件用于3D打印验证，不同格式文件均经过完整性校验，不存在特征丢失、面破损等问题。

研发教学应用层面，该模型可作为塑料制品吹塑建模的教学案例，帮助学习者掌握旋转建模、曲面放样、螺纹扫描、阵列特征等常用建模命令的实操技巧，也可用于包装设计专业的瓶型方案验证，通过调整瓶身曲线、凹槽参数快速生成不同设计方案，同时可作为工业设计专业的渲染练习素材，帮助学习者掌握透明材质、液体材质的渲染参数调节技巧，也可用于快消品包装的展示动画制作场景。
