钻铣床用孔加工导体工装夹具结构

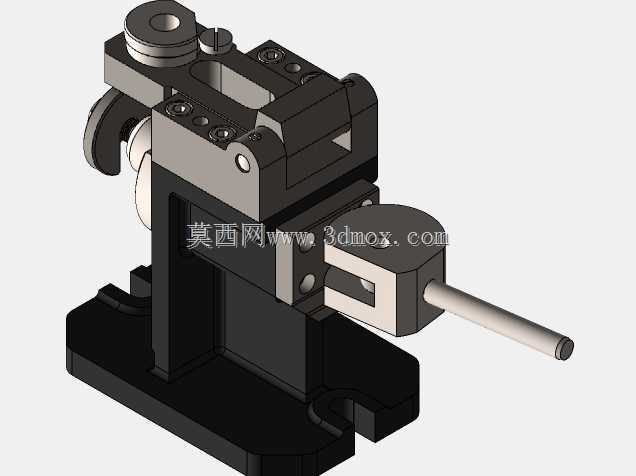

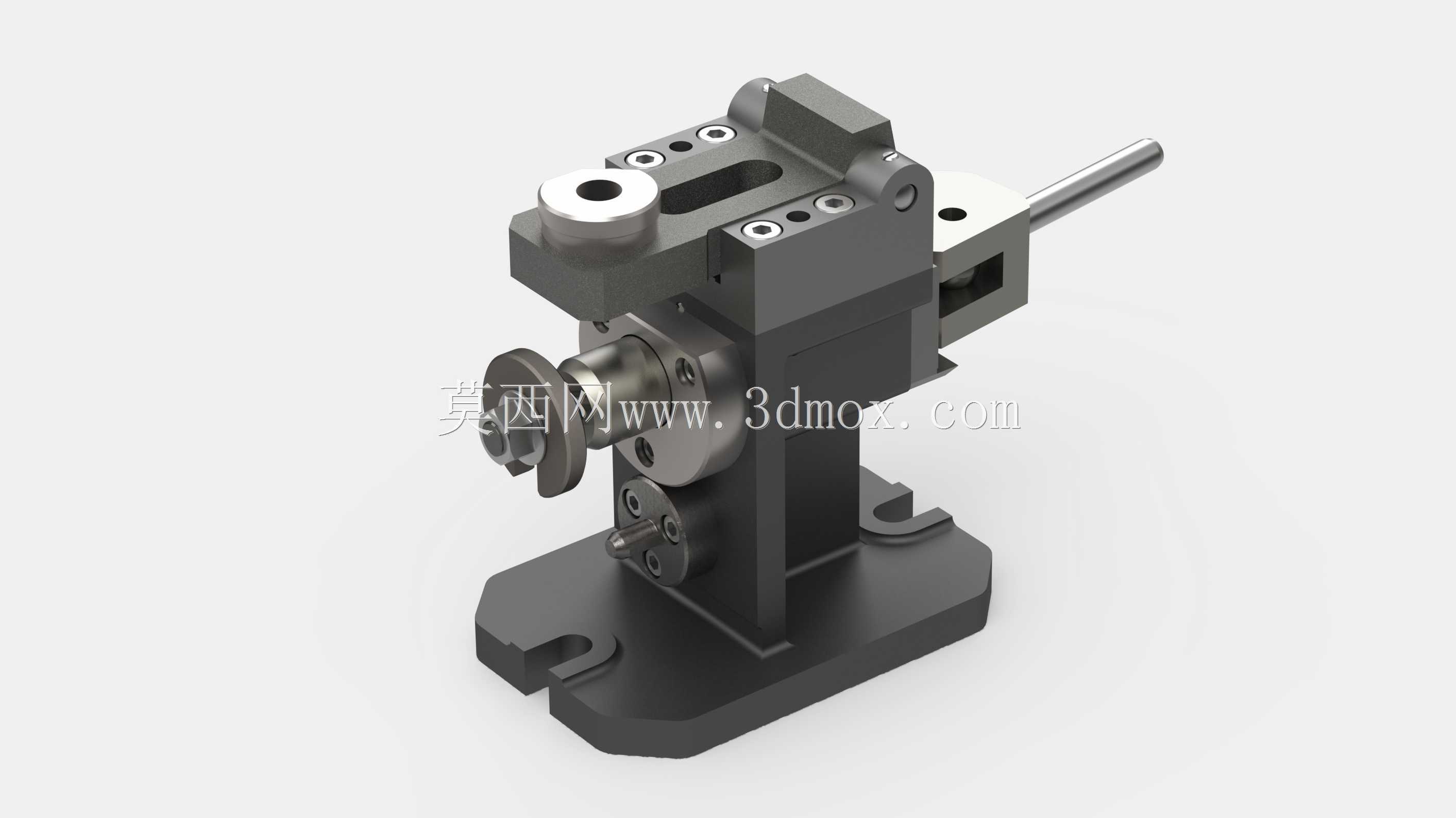

　　在常规机械加工车间的孔加工工序里，这类安装在钻床或铣床工作台上的工装，主要承担工件定位与进给导向的核心作用，区别于通用台虎钳的夹持逻辑，它针对特定工序的加工需求做了专属结构适配，能在批量孔加工场景下大幅减少重复装夹找正的时间消耗。从结构布局来看，整套装置采用立式基座搭配水平滑移进给的整体架构，底部的安装底板做了对称的U型安装槽设计，可适配工作台不同间距的T型槽固定需求，安装时无需额外加工过渡连接板，直接通过T型螺栓就能完成基座的锁紧固定，底板与立式支撑主体采用一体化铸造成型后做时效处理，避免长期受切削载荷出现结构形变，支撑主体的立面做了多条加强筋结构，在控制整体重量的前提下保证侧向受力时的结构刚性，

　　不会因为进给侧的切削反力出现支撑偏斜。前端伸出的细长导向杆是这套工装的核心导向部件，杆身做了高精度外圆磨削处理，与主体内部的滑移衬套采用H7/g6的间隙配合，保证进给过程中无卡滞、无径向窜动，导向杆的端部可根据加工需求安装不同规格的钻套或者定位顶针，针对不同孔径的加工需求更换对应配件即可，无需拆卸整套工装重新校准。上部的安装平台预留了多组不同规格的螺纹孔与定位销孔，既可以直接安装待加工工件，也能适配小型气动或者液压夹紧元件，平台上开设的长条形腰型槽给工件装夹提供了足够的位置调整空间，针对不同外形尺寸的工件都能找到合适的夹紧固定点位，平台侧面的锁紧机构可以在导向杆进给到位后快速锁止位置，防止加工过程中出现进给位移影响孔位精度。

　　设计这套结构的时候，首先考虑的是车间日常加工的通用性需求，没有针对单一特定工件做完全专属的结构设计，而是预留了足够的扩展安装接口，让它能适配小批量多品种的孔加工场景，同时所有运动配合面都设计了防尘密封结构，避免加工过程中的铁屑、切削液进入配合间隙造成部件磨损，日常维护只需要定期向注油孔加注润滑脂即可，不需要频繁拆解保养。从安装边界尺寸来看，整套工装的底座横向安装槽间距覆盖了常见的小型台钻、立式铣床的工作台T型槽间距范围，整体高度控制在普通钻床主轴的最小工作行程以内，不会出现主轴下行到极限位置仍无法接触工件的情况，水平导向杆的最大伸出行程满足常规深度孔的加工进给需求，不需要额外加装延长杆。实际使用过程中，

　　操作人员只需要将待加工工件放置在上部平台，通过定位销快速确定工件初始位置，拧紧夹紧螺栓后即可推动导向杆带动刀具或者定位部件完成进给动作，相比手持工件钻孔或者通用夹具装夹的方式，孔位的位置精度能稳定控制在0.05mm以内，批量加工时的尺寸一致性远高于通用装夹方式，同时也能避免操作人员手持工件进给时的安全风险。结构上的所有棱角位置都做了倒角处理，没有尖锐的毛刺边，安装调试过程中不会划伤操作人员，配合部件的公差选择兼顾了加工成本与使用精度，没有过度追求过高的公差等级导致加工成本上升，所有常用易损件比如导向衬套、钻套都采用标准件设计，损坏后可以直接采购标准配件更换，不需要单独定制加工，降低了后期的使用维护成本。
