小型移动式数控加工机架结构设计

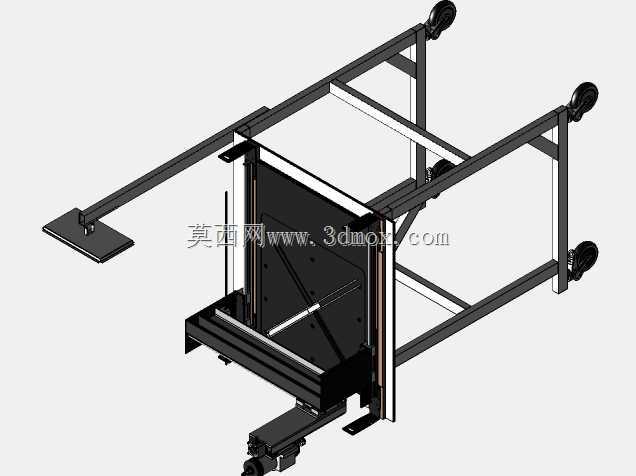

　　这套机架结构针对小批量零件加工、个人工坊加工场景设计，整体采用方管焊接框架作为主体承载结构，底部配置四个带刹车的万向脚轮，可在车间、工坊内灵活移动位置，也可在固定工位锁止脚轮保证加工稳定性，解决了传统小型固定式机床难以根据场地调整布局的痛点。从结构布局来看，框架采用立式分层设计，下部预留了加工主轴安装位与Z向滑动导轨安装面，侧面伸出的悬臂结构用于安装操作面板或辅助工装挂架，框架中部的安装背板做了加强筋焊接处理，可承载主轴运动产生的切削振动，避免加工过程中出现共振导致零件加工精度超差。设计过程中优先考虑了装配兼容性，框架上的所有安装孔位均按照通用小型数控加工组件的安装尺寸预留，可适配市面上常见的直线导轨、滚珠丝杠、主轴电机等标准件，

　　无需二次打孔加工即可完成整机组装，大幅降低了整机装配的加工成本与调试周期。框架的横向与纵向支撑梁均做了受力校核，在Z轴全行程运动、最大切削负载工况下，框架的形变量控制在0.02mm以内，可满足非金属材料、软金属材料的铣削、钻孔加工精度要求。安装边界方面，整机框架的占地尺寸控制在1.2m×0.8m范围内，高度不超过1.5m，可放置在普通工作台面旁使用，也可单独搭配底部接屑盘作为独立加工单元使用，框架侧面预留了电气走线槽安装位，可将动力线、信号线统一收纳在槽内，避免加工过程中切屑刮擦线缆造成安全隐患。脚轮的安装位置做了局部加强焊接，每个脚轮安装位都焊接了加厚安装垫板，可承受整机加上加工工件总重量不超过200kg的负载，

　　移动过程中不会出现框架变形、脚轮脱落的问题。框架的前部预留了防护门安装滑槽，可加装透明防护挡板，防止加工过程中切屑飞溅伤人，后部预留了电控箱安装位，可将驱动模块、电源模块统一集成在机架后部，减少整机的外部走线，提升设备整体的整洁度与安全性。在实际使用场景中，这类小型数控机架可用于广告字雕刻、小型五金零件加工、教学实训演示等场景，相比工业级大型数控机床，其占地小、移动灵活、组装成本低的特点，更适合小型加工门店、职业院校实训车间、个人DIY工坊使用。结构设计上没有采用复杂的铸件结构，全部采用标准型材焊接加工，生产加工门槛低，普通具备焊接加工能力的车间即可完成框架制作，所有焊接位置都做了去应力处理，

　　避免后期使用过程中框架出现焊接应力变形导致导轨安装精度下降。导轨安装面预留了0.5mm的加工余量，框架焊接完成后可通过铣削加工一次性保证两个导轨安装面的平行度与平面度，无需后续人工刮研调整，降低了整机组装的调试难度。悬臂结构的伸出长度经过优化，既保证操作面板在操作人员伸手可及的位置，又不会因为悬臂过长导致操作时出现晃动，悬臂内部为中空结构，可将操作面板的连接线从内部穿入框架走线槽，整体外观更加简洁。
