车床尾座结构三维设计

　　车床尾座是卧式车床、数控车床核心配套功能部件，主要布置在床身导轨右侧区域，可沿导轨纵向滑移调整工位，承担轴类、套类零件装夹时的顶尖顶持定位，也可换装钻夹头、铰刀等刀具完成孔加工工序，是保障长轴类零件加工同轴度、切削稳定性的关键结构。

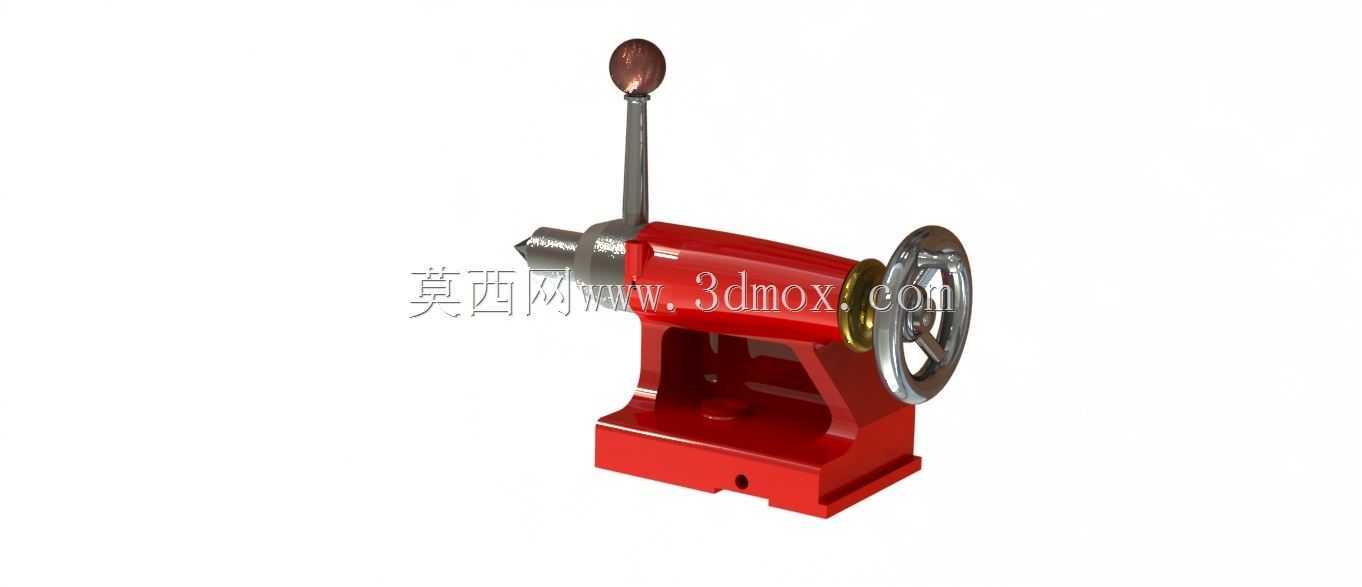

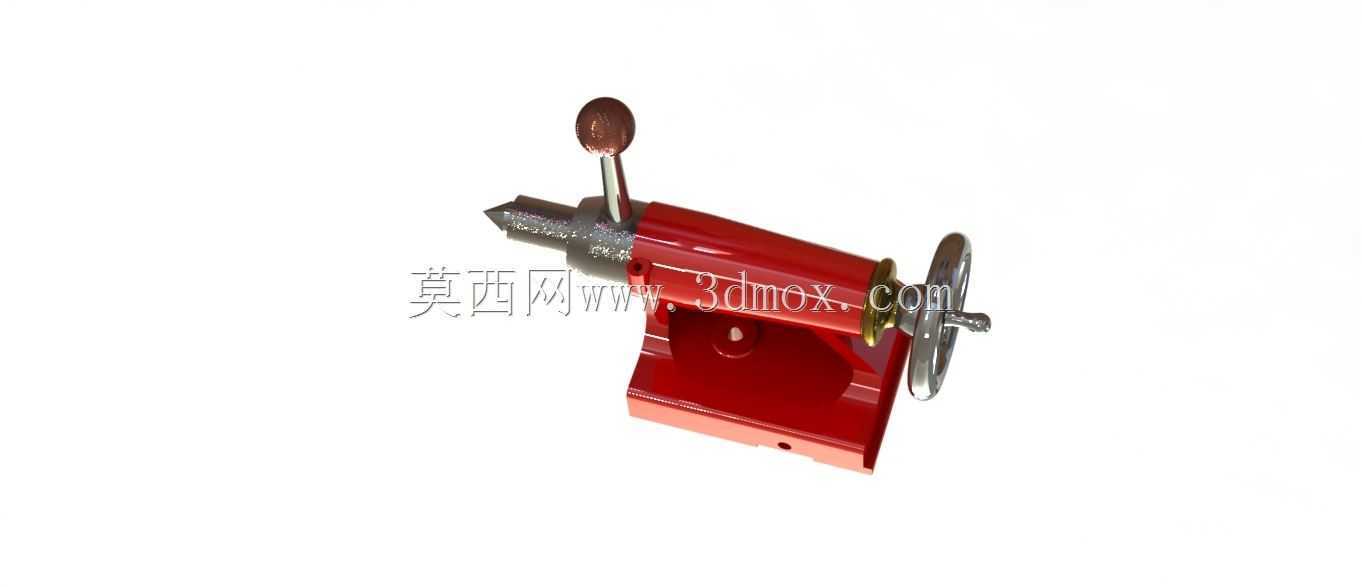

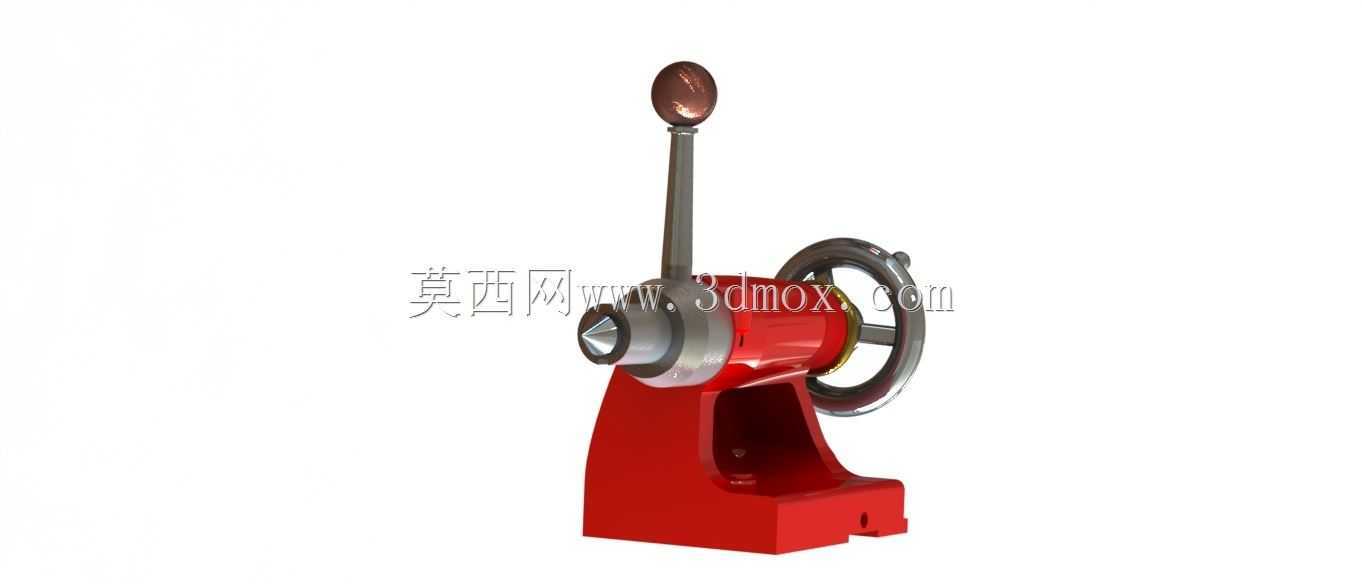

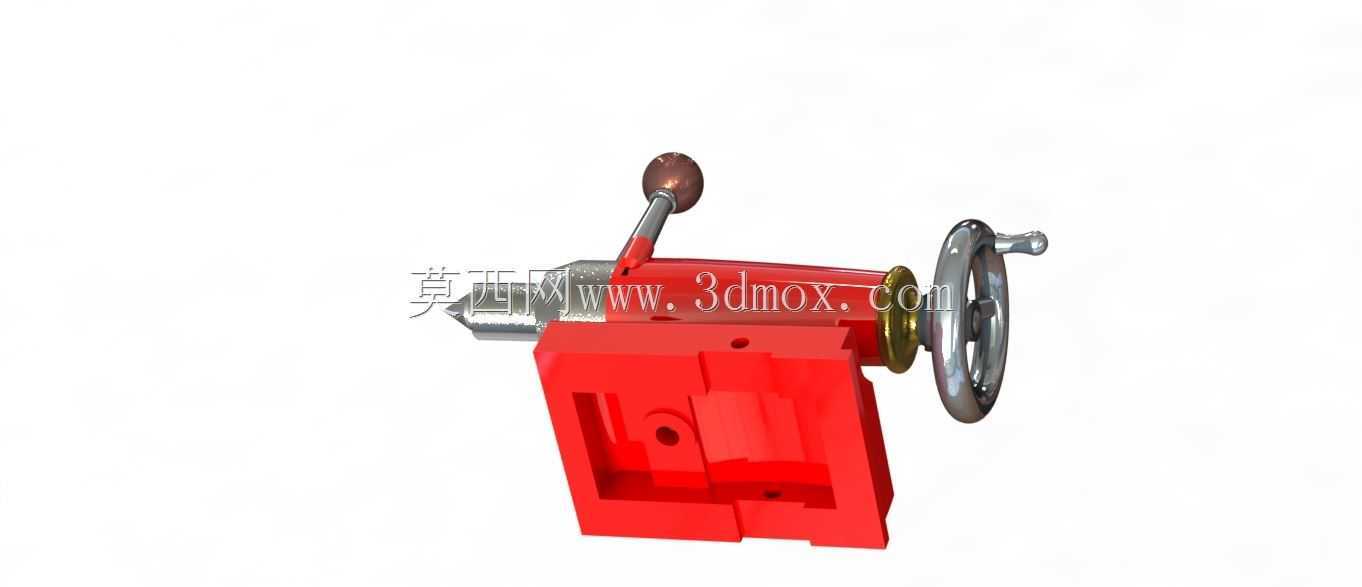

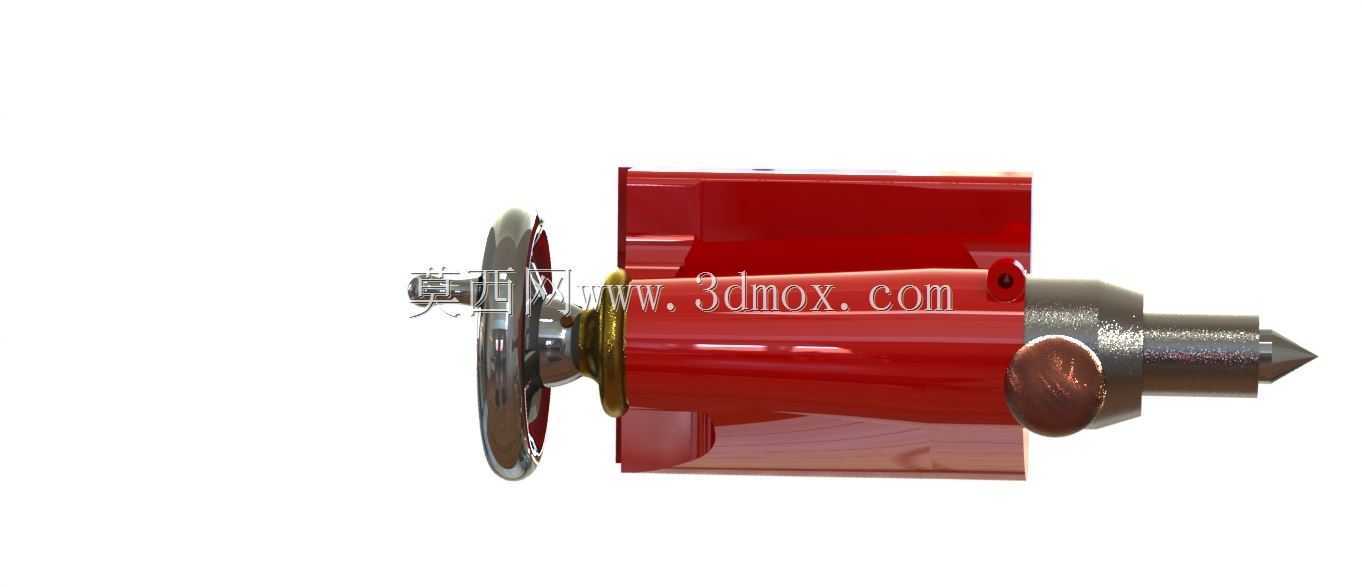

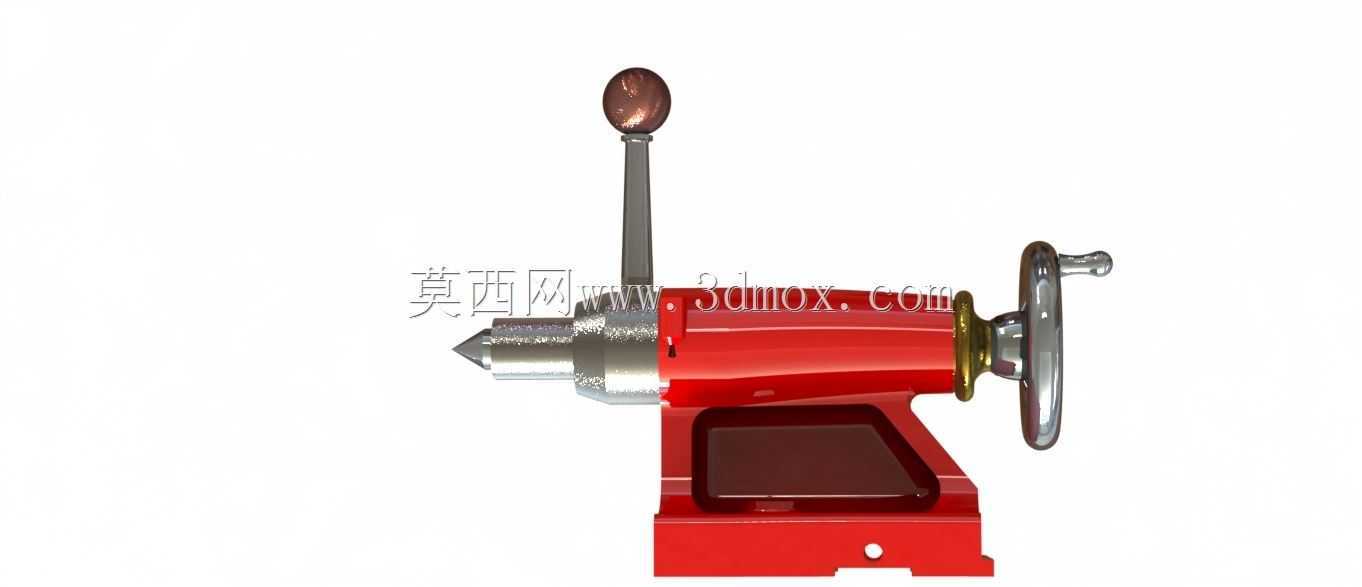

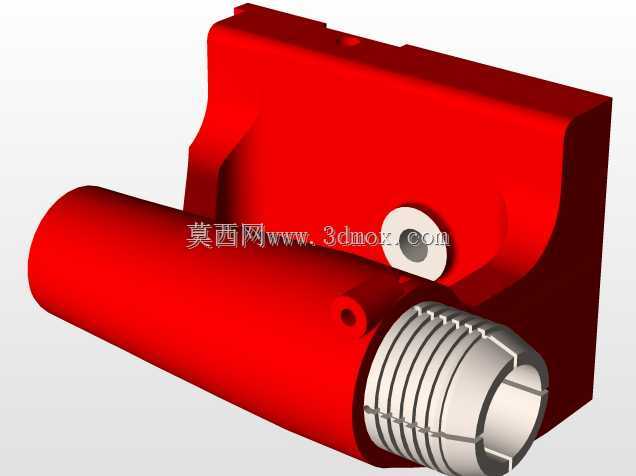

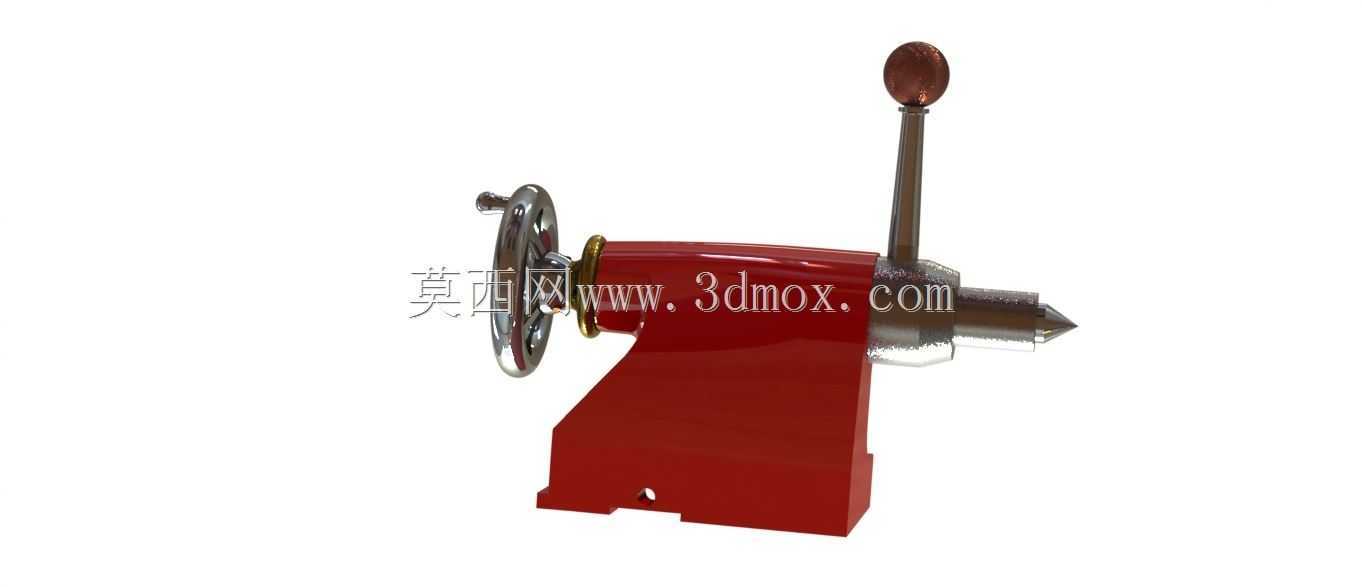

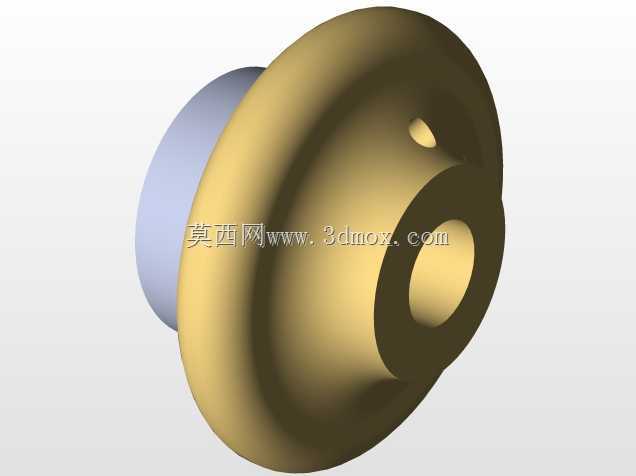

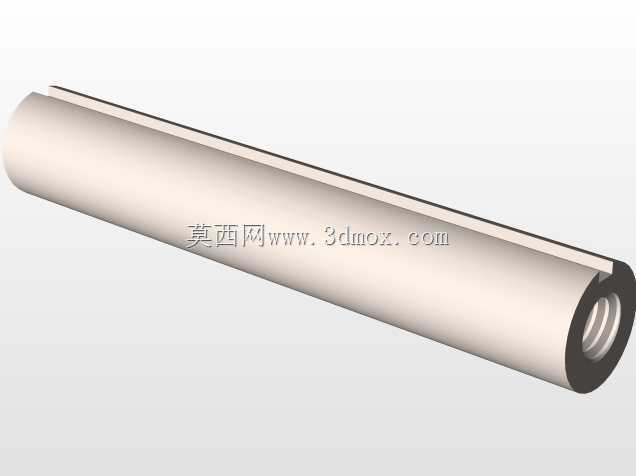

　　该尾座结构包含固定安装基座、套筒进给组件、手轮传动机构、锁紧操纵部件、顶尖装夹端几个核心部分。红色铸造基座为整体承载基体，底部设置与车床床身导轨匹配的导向贴合面，安装时可沿导轨面滑动调整轴向位置，适配不同长度工件的装夹需求，基座侧面预留锁紧机构安装位，位置调整到位后可通过压板结构将尾座整体锁止在床身导轨上，避免切削过程中出现位移偏移。套筒组件嵌套在基座的水平导向孔内，内部加工有莫氏锥孔用于安装顶尖、钻套等工装，套筒外圆与基座内孔采用H7/h6间隙配合，保证进给滑动顺畅无卡滞，同时控制径向间隙在0.02mm以内，避免顶尖顶持时出现径向跳动影响加工精度。

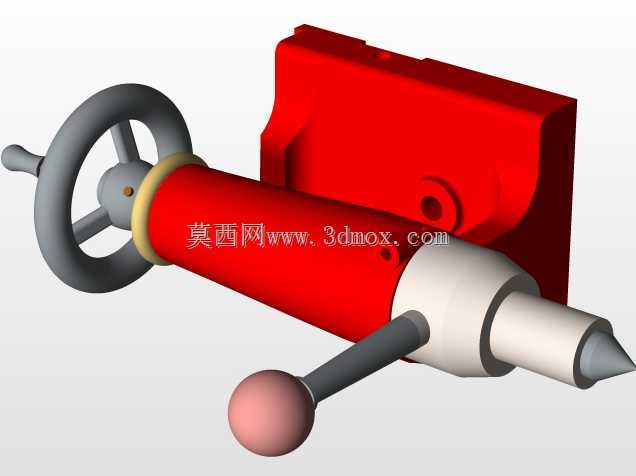

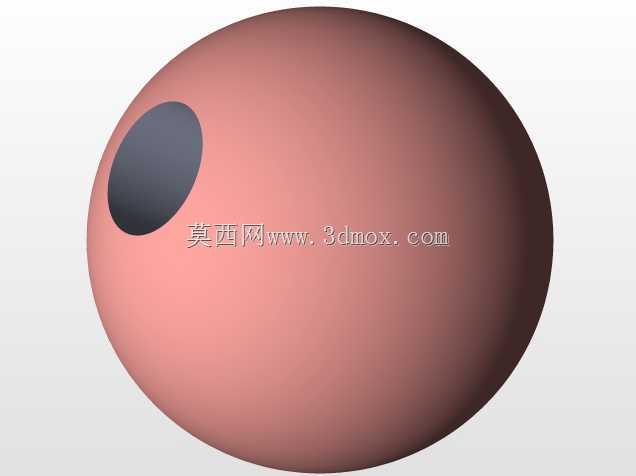

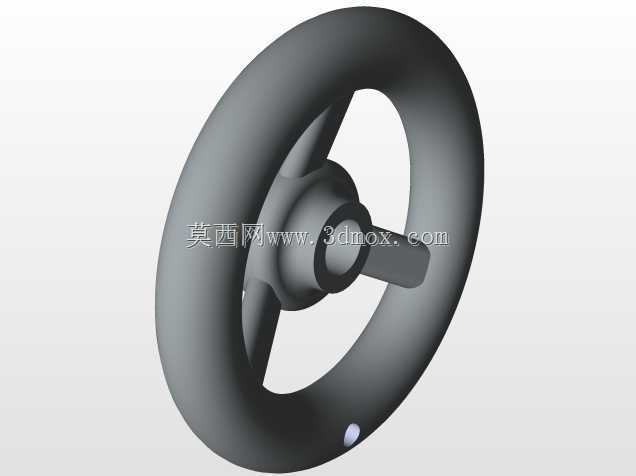

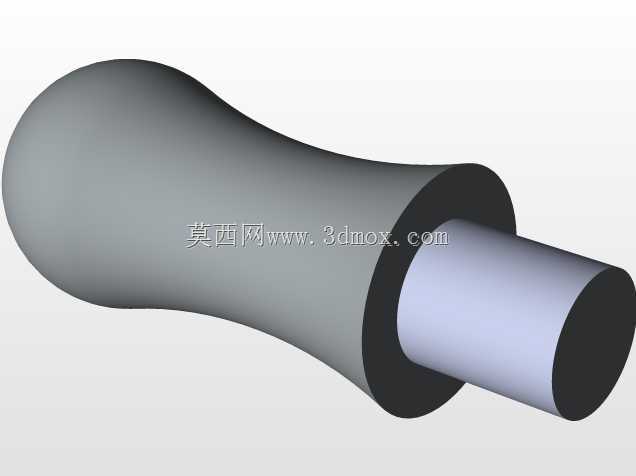

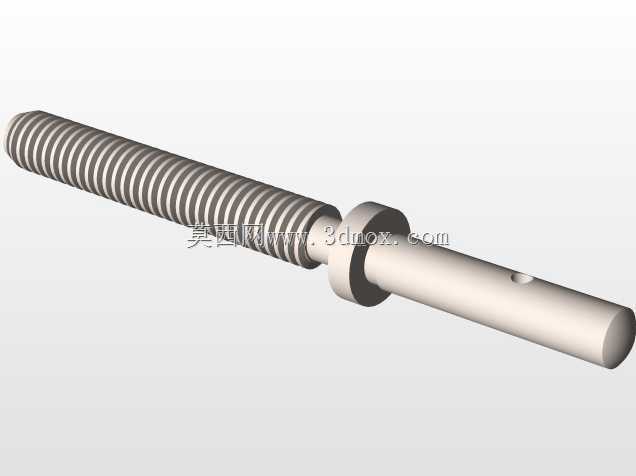

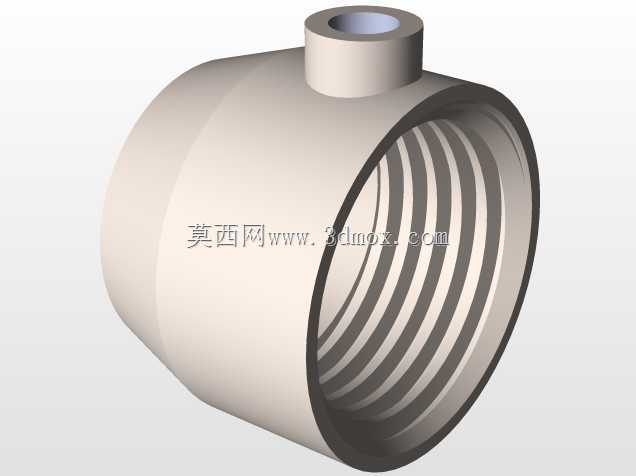

　　手轮传动部分采用梯形螺纹传动副，手轮与传动丝杠刚性连接，转动手轮时通过丝杠带动套筒实现轴向进给，梯形螺纹选用Tr30×6规格，具备自锁特性，进给到位后不会因轴向切削力反向推动套筒回缩，保障顶持可靠性。手轮上设置的小手柄为快动操纵件，可在粗调工位时快速转动手轮实现大行程进给，微调时直接握持手轮轮缘转动即可实现0.02mm级的进给精度控制。侧面伸出的球头手柄为套筒锁紧操纵件，当套筒进给到位后，扳动该手柄可通过内部偏心锁紧机构将套筒与基座锁止为一体，抵抗钻削、重切削时的轴向反力，避免刀具或顶尖出现轴向窜动。

　　顶尖端采用标准莫氏4号锥度设计，可适配通用回转顶尖、固定顶尖以及各类钻铰刀具，锥孔配合面接触率不低于75%，保证扭矩传递可靠与定位精度。套筒的最大进给行程设计为120mm，可满足常规长度工件的顶持行程需求以及孔加工的进给深度要求；尾座整体安装时，基座导轨面与床身导轨的贴合间隙需通过塞尺检测，0.04mm塞尺不得塞入结合面，保证尾座安装后的轴线与主轴轴线同轴度误差在0.01mm/100mm以内，避免加工轴类零件时出现锥度误差。

　　在实际加工场景中，针对细长轴类零件车削，尾座顶尖的顶持力需控制在合理范围，顶持力过大会导致工件弯曲变形产生让刀误差，顶持力过小则会在切削振动时出现工件松动飞出的安全隐患，该尾座的梯形螺纹传动可通过手轮的转动力矩直观反馈顶持力大小，配合套筒锁紧机构可实现顶持状态的稳定保持。当进行钻孔、铰孔加工时，尾座可替换为刀具工装，通过手轮进给实现刀具的轴向走刀，此时需将尾座本体牢牢锁止在床身导轨上，避免钻削轴向力推动尾座后移导致进给量不准。

　　建模过程中对各运动副的配合间隙做了等效还原，手轮与丝杠的转动配合、套筒与基座的滑动配合、锁紧手柄的偏心转动行程均按照实际装配关系设置约束，可直观演示尾座的进给、锁紧、顶尖装夹的全动作流程，也可用于装配干涉检查、运动行程验证，为机床部件的结构优化、教学演示提供直观的三维参照。基座的铸造圆角、安装孔位、加强筋结构均按照实际铸件工艺要求设计，壁厚控制在8-12mm区间，既保证整体刚性满足重切削需求，也控制整体重量便于工位调整。
