全合金内燃机活塞结构三维数模

　　在往复式内燃机的动力输出链路里，活塞是直接承接燃烧做功压力、将燃气热能转化为机械往复动能的核心承载部件，这个全合金材质的活塞数模，完整还原了量产铸件的全部基础结构特征，可直接用于教学演示、结构方案校核、逆向设计参考等场景。从实际装机的应用场景来看，这类活塞普遍适配小排量通用汽油机、小型农用动力机械、园林机械动力端，工作时需要在气缸套内做高频往复直线运动，顶部直接接触高温高压燃气，裙部承担导向作用，活塞销孔位置则负责通过活塞销连接连杆，把往复运动传递给曲轴转化为旋转扭矩。

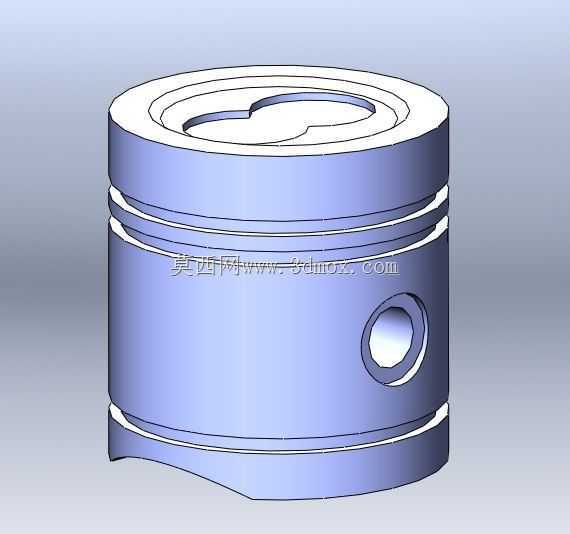

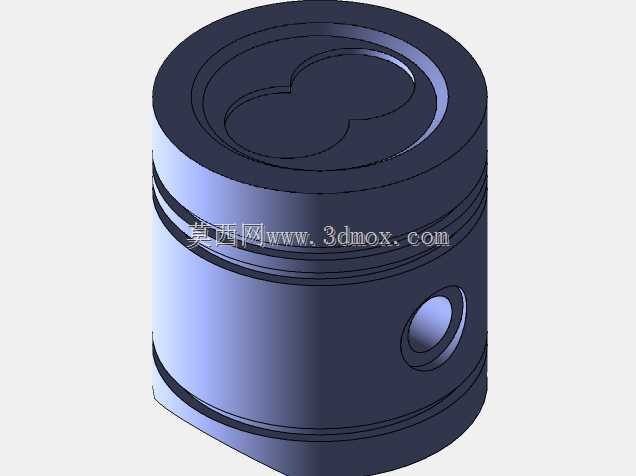

　　设计层面上，这个活塞的顶部采用了浅盆型燃烧室造型，这种结构可以在压缩行程末端形成合理的挤流效应，优化油气混合效率，避免燃烧过程出现局部爆震；顶部边缘的多道环槽结构，分别对应气环与油环的安装位置，气环负责密封燃烧室高压燃气，避免燃气下窜到曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，环槽的宽度、深度以及槽岸的高度都按照常规小排量动力的通用尺寸做了还原，槽岸的圆角处理也符合铸件的工艺要求，避免应力集中导致的环槽开裂问题。

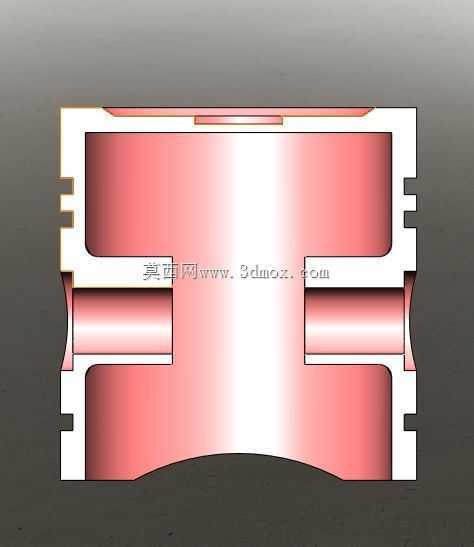

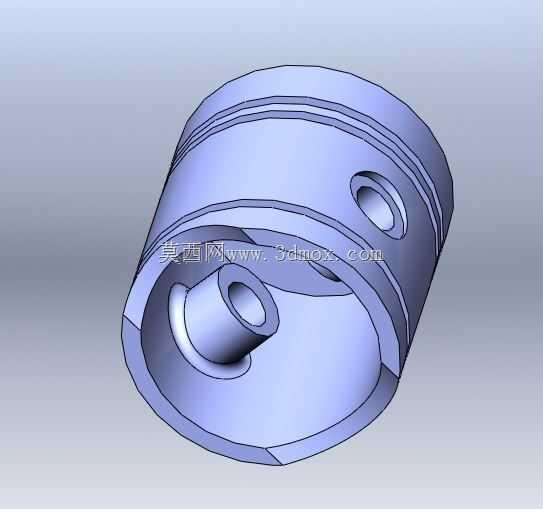

　　活塞裙部的型线做了微变椭圆设计的特征还原，实际工作中活塞受热会产生不均匀膨胀，裙部的型线修正可以保证热态下活塞与气缸壁的配合间隙处于合理区间，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小导致热态拉缸故障。侧面的活塞销孔采用了同轴贯通设计，销孔内部做了倒角处理，方便活塞销的压装，同时销孔位置的加强筋结构也做了还原，这个位置是活塞受力最集中的区域，燃气爆发的压力全部通过销座传递给活塞销，合理的加强结构可以降低销座位置的应力集中系数，提升活塞的疲劳寿命。

　　从安装边界来看，这个活塞的外径尺寸匹配常规通用小缸径气缸，活塞总高度满足往复运动的行程要求，不会在上止点位置碰撞气门，也不会在下止点位置脱出气缸套；活塞销孔的内径尺寸适配标准规格的活塞销，安装时不需要额外做结构修改即可匹配对应的连杆小头结构。整个活塞的壁厚设计遵循了等强度原则，顶部壁厚稍大以承受燃气冲击，裙部壁厚适当减薄以降低整体往复质量，减少曲轴连杆机构的往复惯性力，降低发动机运转时的振动水平。铸件的拔模斜度、分型面位置都在数模里做了体现，完全符合金属模重力铸造的工艺要求，不需要额外做工艺修正即可用于铸造工艺的方案编制，也可以基于这个数模做有限元热应力分析、运动学仿真校核，验证不同工况下活塞的变形量与应力分布情况，为后续的结构优化提供基础参考。
