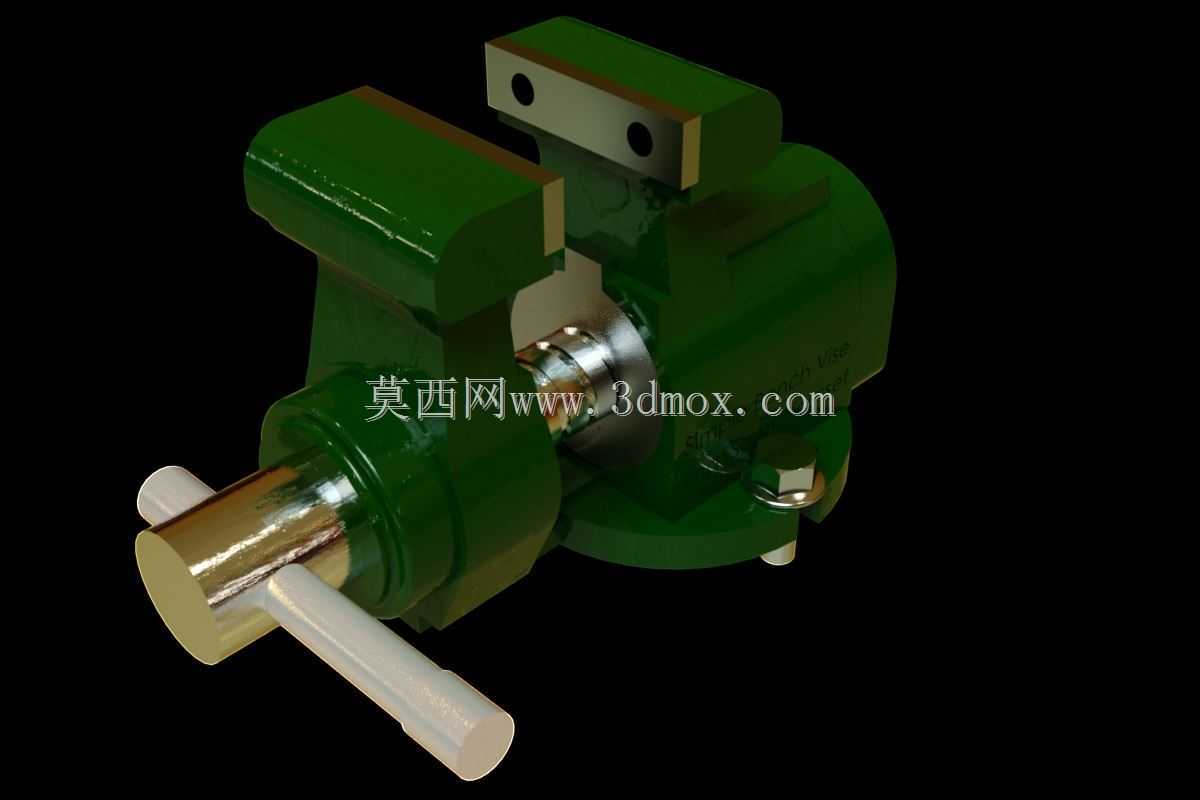

机加工夹持用简易台钳结构设计

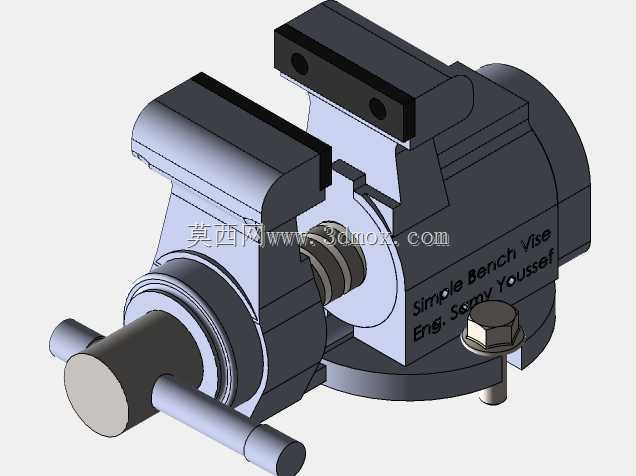

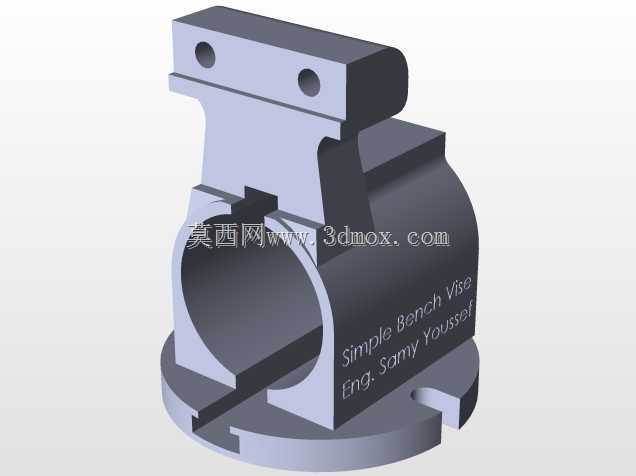

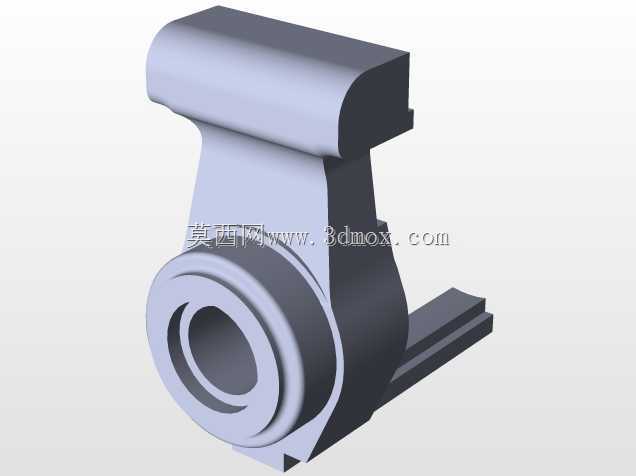

　　在常规机加工、钳工装配、小型工件修配的作业场景里，台钳是工位上最基础也最高频使用的夹持类工装，这款简易结构的台钳，核心围绕固定装夹与活动进给两个核心功能模块做拆分设计，没有冗余的附加结构，完全适配小型工位的日常轻载夹持需求。从结构组成来看，固定钳身作为整个工装的承载基座，底部预留了标准的台面孔位，可直接通过螺栓锁紧在钳工工作台的台面上，安装边界适配多数常规钳工台的预留安装槽间距，不需要额外做转接板加工，安装后整体钳身的重心落在安装面的中心区域，夹持作业时不会出现偏载翘边的问题。活动钳身通过圆柱导轨与固定钳身做滑动配合，导轨的配合间隙控制在0.02mm到0.05mm之间，既保证活动钳身进给时的顺畅度，

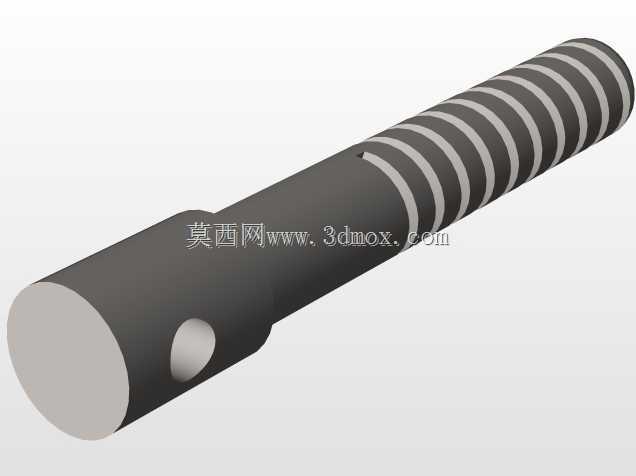

　　也避免间隙过大导致夹持工件时出现钳口偏斜、工件夹不牢的问题。进给结构采用梯形螺纹副传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨损性能更好，长期反复夹持作业也不会轻易出现螺纹滑牙的问题，丝杆的端部设计了穿杆式的摇把结构，不需要额外配置加力杆，日常手动旋转摇把就能实现钳口的开合进给，摇把的握持段做了光轴处理，旋转时不会硌手，操作施力更顺手。钳口部分采用分体式的钳口板设计，钳口板通过沉头螺钉固定在钳身的夹持面上，钳口板的工作面做了交叉网纹滚花处理，夹持工件时可以增加接触面的摩擦力，避免工件在钻削、锉修、小余量铣削作业时出现打滑移位的问题，当钳口板长期使用出现磨损、齿形磨平的情况时，只需要拆下沉头螺钉更换新的钳口板即可，

　　不需要整体更换钳身，后期维护成本更低。这款台钳的整体外形尺寸控制得比较紧凑，不会占用钳工台过多的操作空间，钳口的最大开合距离适配日常小型五金零件、机加工坯料、装配组件的夹持尺寸范围，既可以夹持规则的方形、圆形金属坯料，也可以通过搭配软钳口配件，夹持表面精度要求较高的成品零件，避免夹伤工件表面。从设计思路上看，这款台钳没有做快换、旋转底盘、多角度倾斜这类复杂的附加功能，完全聚焦基础夹持功能做结构优化，所有零部件的结构都尽量简化，降低加工制造的难度，固定钳身和活动钳身都采用铸铁材质铸造后做时效处理，再进行导轨面、螺纹安装位的机加工，既保证整体结构的刚性，也能吸收夹持作业时的微小振动，提升夹持稳定性。在实际使用场景中，

　　这类简易台钳除了常规的钳工工位使用，也可以配套在小型钻床、砂轮机、小型打磨设备的侧边作为辅助夹持工装，固定待加工的小型工件，不需要额外配置复杂的专用夹具，适配多类小型加工场景的装夹需求。安装时需要注意，固定钳身的安装面要与工作台面保持贴合，锁紧螺栓时要对角均匀施力，避免钳身安装后出现倾斜，导致活动钳身进给卡顿、夹持精度下降；日常维护时只需要定期在导轨面、梯形螺纹副位置涂抹少量润滑脂，清除导轨缝隙里积存的金属切屑、打磨粉尘，就能保证长期使用的顺畅度，不需要复杂的保养流程。相比重型台钳，这款简易结构的台钳整体重量更轻，单人就能完成搬运、安装移位，适合流动维修工位、小型加工门店、教学实训工位这类需要经常调整工装位置的场景使用，夹持力完全满足轻载加工、装配、修配作业的需求，不会出现夹持力不足导致工件飞出的安全隐患，同时结构简单，故障点少，即使出现丝杆磨损、导轨拉伤的问题，也很容易拆解更换配件，整体的使用成本更低。
