可演示曲柄运动的单缸内燃机构总成

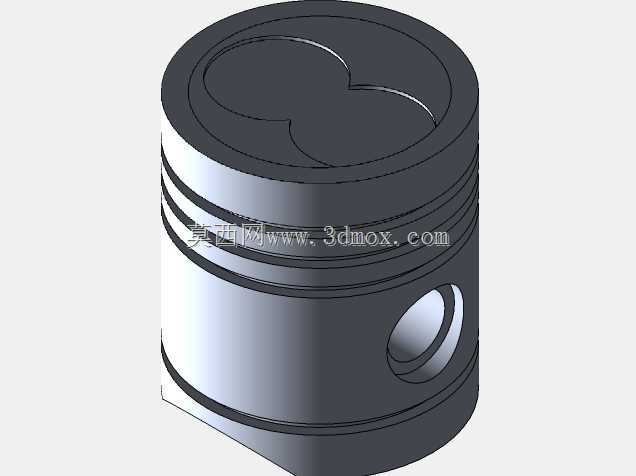

　　这套结构主要面向动力原理教学、小型动力装置前期方案验证场景使用，能够直观复现内燃机核心的曲柄滑块运动逻辑，把活塞的往复直线运动通过连杆转化为曲轴的旋转输出，整套结构没有冗余的装饰性设计，所有部件都围绕运动传递、工况承载的核心需求设置。从实际用途来看，它既可以作为职业院校机械原理课程的具象演示载体，帮助学习者快速理解四冲程内燃机的动力传递路径，也能作为小型通用汽油机、航模动力单元的结构验证基础，设计者在搭建这套结构时，优先考虑了运动干涉的排查逻辑，活塞部分设置了三道环槽结构，对应真实内燃机的气环与油环安装位置，活塞销孔的同轴度公差在建模时就做了约束，避免连杆摆动过程中出现卡滞。设计思路上没有追求复杂的多缸排布，

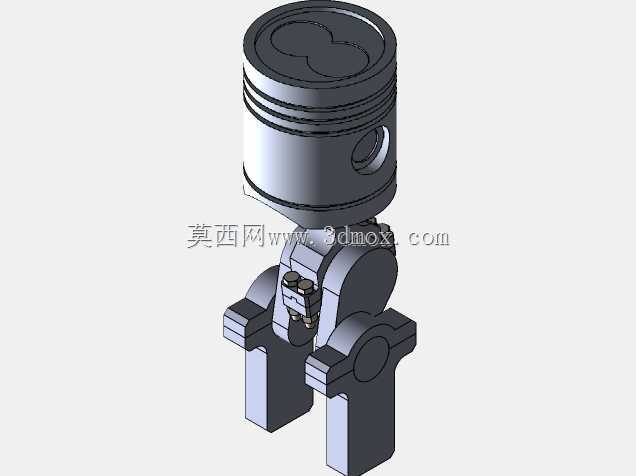

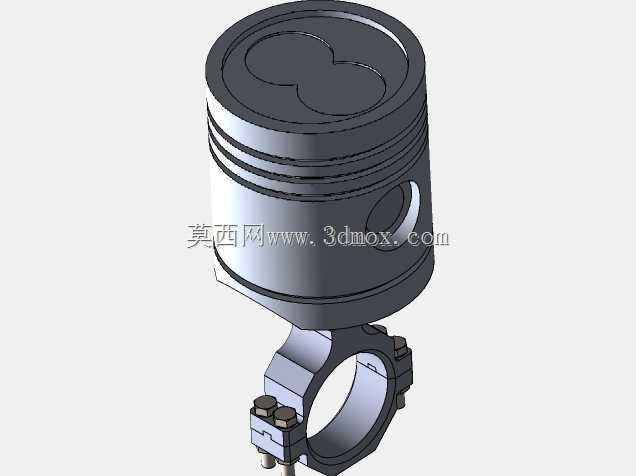

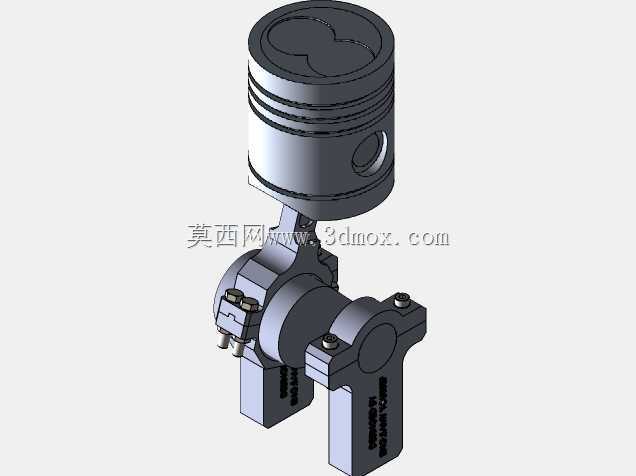

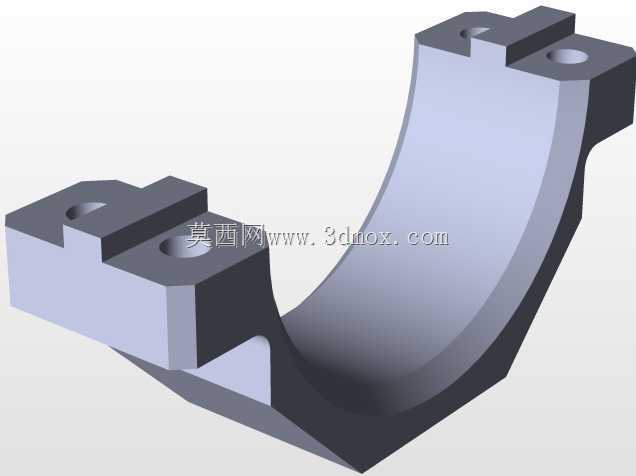

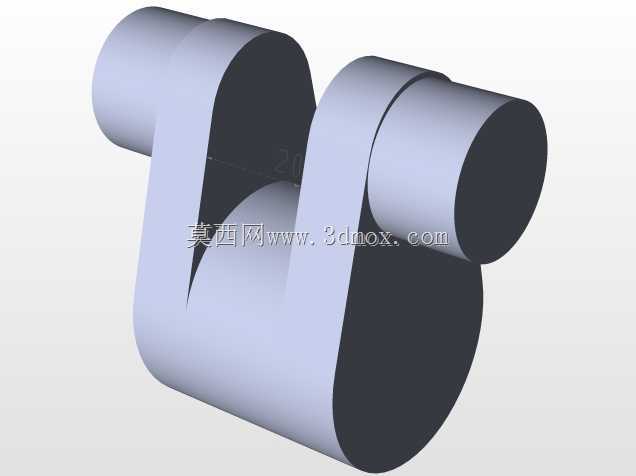

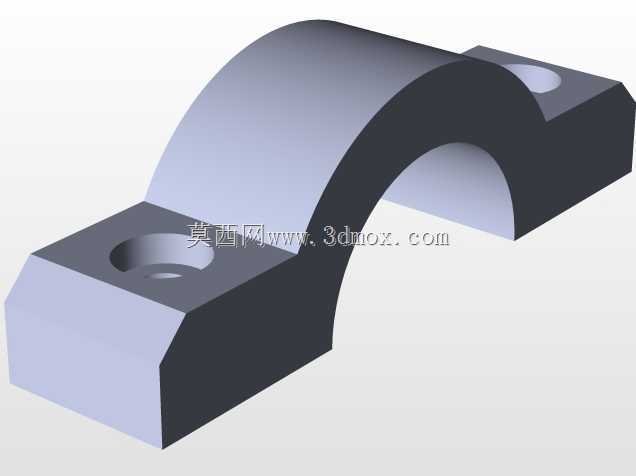

　　而是采用单缸直列的最简结构，把核心的运动副完全暴露出来，活塞与气缸壁的配合间隙按照常温装配的基准预留，既不会因为间隙过大出现运动晃量，也不会因为间隙过小导致热态工况下出现胀死问题。连杆部分采用了分体式大头设计，通过两个螺栓实现与曲轴曲柄销的紧固连接，这种结构和量产内燃机的连杆装配逻辑完全一致，安装时可以先将曲轴放置到位，再扣合连杆大头盖拧紧紧固件，不需要强行套入曲轴，大幅降低装配难度。曲轴的支撑端设置了对应的轴颈结构，匹配轴承安装位的尺寸边界，整套结构的安装基准以曲轴的两个支撑轴颈轴线为定位基准，活塞的运动方向与曲轴轴线垂直，中心平面与曲轴曲柄销的回转平面完全重合，避免运动过程中出现侧向的附加力矩。从外形尺寸与安装边界来看，

　　活塞的外径尺寸适配通用小型单缸机的缸径范围，连杆的长度按照曲柄半径的合理比值设置，保证活塞运动的上下止点位置符合常规内燃机的压缩比设计区间，曲轴的回转半径决定了活塞的行程参数，整套结构的外轮廓没有超出常规单缸动力单元的布置边界，不管是安装到教学演示台架上，还是移植到小型动力设备的原型机中，都不需要额外做大范围的空间调整。结构中所有的连接螺栓位置都预留了标准件的安装空间，扳手的操作空间在建模阶段就做了避让，不会出现紧固件无法拧紧的问题，活塞顶部的凹坑结构对应燃烧室的避让设计，避免活塞运动到上止点时与气门机构发生碰撞，虽然这套结构没有集成配气、供油、点火系统，但核心的运动传递部分完全按照真实内燃机的工程逻辑搭建，

　　能够准确反映曲柄连杆机构在往复运动过程中的受力变化，活塞侧推力的传递路径、连杆的摆动角度范围、曲轴的动平衡基准都在建模时做了对应考量，对于刚接触动力结构设计的从业者来说，可以通过这套结构快速理解内燃机核心运动部件的配合关系，也能在此基础上拓展添加配气机构、冷却系统、润滑系统的相关结构，完成完整内燃机的方案设计。在实际的工程验证环节，这套结构可以直接导入运动仿真模块，添加对应的运动副约束后就能模拟不同转速下的部件运动状态，排查运动过程中是否存在部件干涉，也能输出活塞的运动速度曲线、连杆的受力变化曲线，为后续的零部件强度校核提供基础数据参考。
