带六角螺母的外螺纹细径螺栓结构

　　在各类机电设备装配、工装夹具搭建、液压阀组集成以及小型自动化模组的拼接场景里，这类带配套螺母的细螺栓是出现频率极高的紧固连接件，和普通粗牙螺栓不同，细牙螺纹的螺距更小，螺纹升角更低，自锁性能更突出，在承受振动载荷、冲击载荷的连接位置，能有效降低螺纹副松脱的概率，不少需要精准调节轴向位置的结构里，也会选用这类细牙螺栓来实现小步距的位移调整。

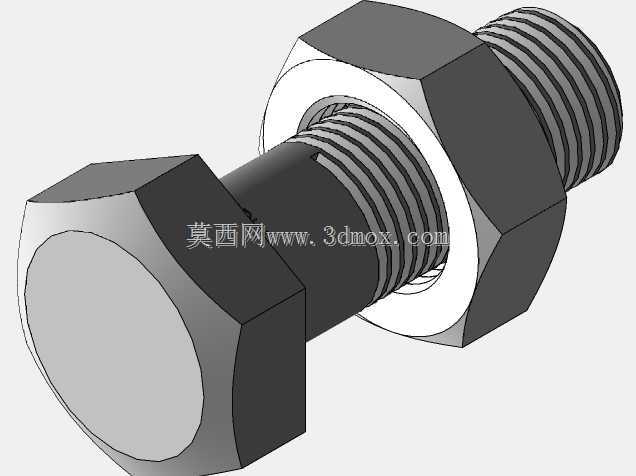

　　从实际使用的角度看，这款螺栓的头部采用标准外六角结构，适配常规开口扳手、套筒扳手的拧紧操作，拧紧过程中受力面均匀，不容易出现拧滑边角的问题，螺栓光杆段靠近头部的位置做了轴肩设计，装配时轴肩端面可以直接贴合被连接件的安装面，既能够控制螺栓拧入的深度，也能在承受轴向拉力的时候分散接触面的压应力，避免被连接件表面被压溃。配套的六角螺母和螺栓螺纹精度匹配，拧紧后可以和轴肩配合形成稳定的夹紧力，适配不同厚度的被连接件叠装场景。

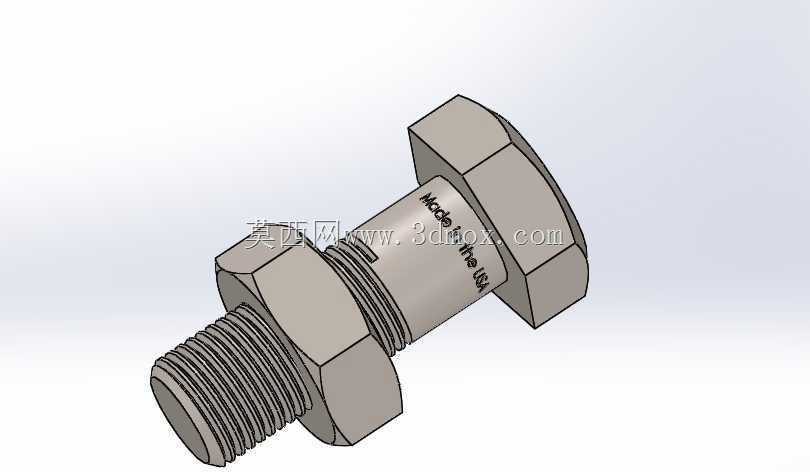

　　设计这款螺栓的三维结构时，首先要确定螺纹的公称直径和细牙螺距的匹配关系，螺纹段的长度要预留足够的啮合余量，保证螺母完全拧紧后仍然有2到3牙的螺纹露出，同时要避免螺纹段过长导致装配时和周边结构发生干涉。螺栓杆部的压花特征是通过包覆特征生成的，压花位置选在光杆段靠近螺纹的区域，这个位置在部分需要手动预拧的装配场景里，可以增加手指和杆部的摩擦力，方便快速对齐螺纹孔完成预紧，不需要一开始就用扳手操作，能提升小批量装配的效率。压花的纹理深度控制在0.2毫米以内，不会影响杆部和安装过孔的配合间隙，也不会因为纹理过深导致应力集中，降低杆部的抗剪切强度。

　　从安装边界来看，螺栓头部的六角对边尺寸要符合对应公称直径的紧固件标准，保证扳手空间足够，装配时扳手转动的范围内不能有凸起的结构件，避免出现扳手卡滞无法拧紧的问题。螺母的六角尺寸和螺栓头部保持一致，现场装配不需要更换扳手规格，能减少工具切换的时间。螺栓的总长度要根据被连接件的总叠厚来选，保证轴肩贴合被连接件表面后，螺纹伸出长度足够拧入螺母并达到要求的拧紧力矩，同时不能因为伸出过长触碰设备内部的运动部件，比如直线模组的滑块、旋转的传动轴等位置，避免运行过程中发生剐蹭磨损。

　　在不同的应用场景里，这类细螺栓的表面处理也会有区别，普通室内干燥环境下的设备用发黑处理就能满足防锈要求，户外或者有腐蚀性介质的场景则会选用镀锌、镀镍甚至不锈钢材质的版本，但核心的结构尺寸、螺纹配合精度都是统一的，三维建模时把这些通用结构参数做全，后续不同表面处理的版本只需要调整材质属性就能快速派生，不需要重复建模。建模过程中螺纹特征要注意收尾处的退刀结构，避免螺纹直接截止在杆部表面形成应力集中的尖角，实际加工时退刀槽的宽度要能满足螺纹车刀或者板牙的退刀需求，保证螺纹加工的完整度。压花特征建模时不要做过深的凹凸结构，避免后续工程图导出时标注出现问题，也能保证3D打印或者数控加工时的特征可制造性，不会因为纹理过窄导致刀具断刀或者打印填充不足。

　　实际选型时还要注意螺栓的强度等级，不同强度等级的螺栓能承受的预紧力、剪切力都有区别，三维模型里虽然不直接标注强度等级，但结构上的杆部直径、螺纹小径尺寸要和对应强度等级的标准件尺寸一致，保证后续做有限元受力分析时的结果准确，不会因为模型尺寸和实际标准件有偏差，导致仿真计算的安全系数出现误差，影响整机结构的可靠性。
