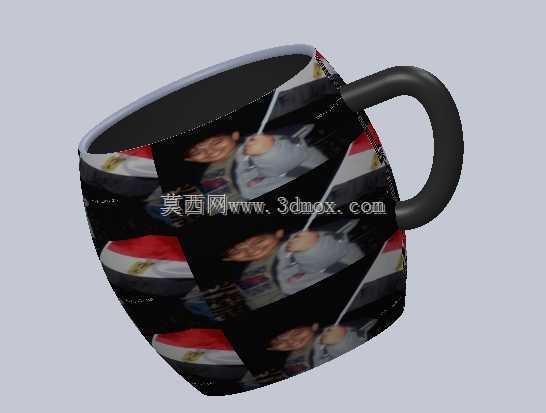

带定制图案外饰的弧形马克杯结构设计

　　日常使用的弧形马克杯，核心功能是盛装常温或高温饮品，在民用消费、办公场景、文创周边定制领域都有广泛应用，这类带定制外饰图案的杯型，除基础盛装功能外，还承担文创IP展示、个性化定制载体的作用，相比常规直筒杯，弧形鼓腹的杯身握持贴合度更好，盛装热饮时能减少手部直接接触高温杯壁的面积，降低烫手概率。

　　设计这类杯型时，首先要确定核心的安装与使用边界，常规单手握持的马克杯整体高度控制在90-110mm区间，杯口最大直径在80-95mm，杯底直径比杯口小10-15mm，保证放置在桌面时的稳定性，杯底预留1.5-2mm厚度的平整支撑环，避免杯底与桌面完全贴合形成负压，导致拿起时带起桌垫或产生吸附异响。杯体的基础造型通过旋转特征生成，先绘制杯身的半剖面轮廓线，轮廓线的鼓腹位置设置在杯身总高度的1/2偏上位置，刚好匹配成年人握持时手掌的贴合弧度，杯口位置做1.2mm厚度的卷边处理，既提升饮用时的唇部接触舒适度，也能增强杯口的结构强度，减少磕碰导致的豁口风险，杯壁整体厚度均匀控制在2.5-3mm，保证陶瓷或树脂材质成型时的壁厚均匀性，避免烧结或注塑过程中出现壁厚差导致的变形、缩痕问题。

　　杯身外表面的图案贴合是这类产品的设计重点，完成基础旋转实体后，需要在杯体外表面根据图案的拼接逻辑绘制分割线，将外表面分割为与图案幅面匹配的多个曲面区域，分割时要注意图案拼接位置的曲率连续性，避免贴图后出现图案拉伸、错位的问题。扫掠控制柄放样是生成杯柄的核心步骤，杯柄的安装位置上沿距离杯口15-20mm，下沿距离杯底25-30mm，杯柄与杯身的连接位置做R3-R5的圆角过渡，既避免连接处的应力集中，也能减少使用时的清洁死角，防止污渍残留；杯柄的握持截面采用椭圆形设计，长轴沿握持施力方向设置，截面尺寸控制在12-15mm，匹配手指弯曲后的握持空间，杯柄与杯身之间预留20-25mm的净空距离，保证成年人四指可以顺利穿过握持，不会出现卡手的问题。

　　从实际使用场景出发，这类杯型的内部做黑色哑光处理，相比浅色内壁更不容易留下茶渍、咖啡渍的残留痕迹，降低日常清洁的难度；杯身外表面的图案采用整幅环绕式布局，分割曲面时要保证图案的关键视觉元素落在杯身正对使用者的核心可视区域，拼接缝位置设置在杯柄两侧的视觉盲区，提升外观的整体完整性。结构验证阶段需要重点校核杯身的重心位置，空杯状态下重心要落在杯底支撑面的几何中心范围内，盛装400ml额定容量的液体时，重心偏移量不超过5mm，保证放置时不会出现侧翻风险；杯柄与杯身的连接位置要做受力校核，承受50N的垂直向下拉力时不出现连接断裂的问题，满足日常使用中拎取、端持的受力需求。

　　不同于工业结构件，这类日用容器的设计还要兼顾成型工艺的可行性，杯身的所有转角位置都设置不小于R1的圆角，避免成型过程中出现应力集中导致的开裂问题，杯口的卷边结构要保证圆滑过渡，没有尖锐棱边，防止使用过程中划伤唇部或手部。外表面的贴图区域要保证曲面的G1连续，避免贴图渲染或实际印刷时出现图案变形、色彩断层的问题，扫掠生成杯柄时，要控制引导线的曲率变化率，保证杯柄整体顺滑，没有突兀的棱角或凹凸，握持时的触感均匀舒适。
