双色包胶手柄简易钢丝钳结构设计

　　日常机械装配、线路检修、五金加工场景里，手动夹持类工具的使用频率始终排在工位工具架前列，这款双色包胶手柄的简易钢丝钳，就是针对常规工位通用夹持、剪切需求设计的手动工具结构。从实际使用场景来看，这类钳具覆盖了设备维保中细铁丝剪切、薄金属片弯折、小规格螺母临时夹持、线束端头整理等多种零散作业需求，不需要额外配套动力源，单人单手即可完成操作，适合流动维保、户外抢修、生产线旁临时作业等无法布置大型工装的场景。

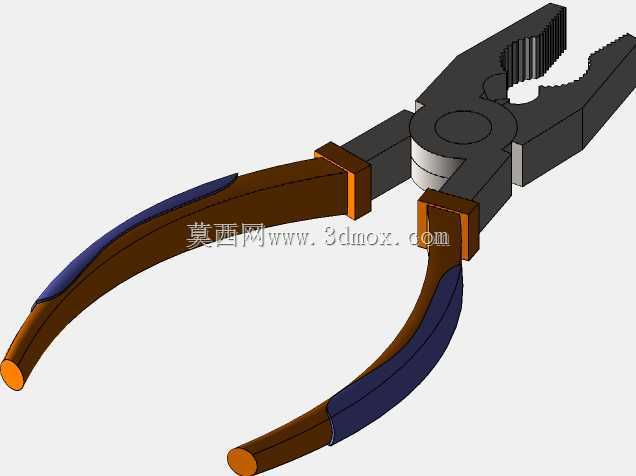

　　设计过程中优先考虑了钳头的受力传递路径，钳口咬合区域做了齿形防滑结构，其中平齿区域负责平整工件的夹持，弧形齿槽适配圆柱形杆件比如铁钉、细钢筋的夹持，避免施力过程中工件滑脱；钳头根部的剪切刃口做了错位贴合设计，保证剪切时刃口全程密合，不会出现局部间隙导致的剪切毛刺、刃口崩缺问题。钳体的铰接轴位置经过受力校核，将枢轴点设置在靠近钳头的位置，利用杠杆原理放大手柄端的输入力，在普通人单手握持施力的情况下，钳口咬合位置可以输出足够的夹持力，剪切刃口可以轻松切断直径2mm以内的退火铁丝，满足常规作业的出力需求。

　　手柄部分采用双色双材质结构设计，内层硬质结构件承担受力传递的作用，和钳体的金属部分做嵌入式连接，避免长期使用后手柄和钳身松脱打滑；外层软胶覆盖层贴合人手握持的指腹轮廓，在手柄受力弯折的区域做了加厚处理，一方面可以缓冲长时间握持施力带来的硌手感，降低作业疲劳度，另一方面软胶材质的摩擦系数更高，手上沾有少量油污、汗液的时候也能保持足够的握持摩擦力，减少工具脱手的风险。手柄末端做了圆弧收边，没有尖锐棱角，同时预留了挂孔位置，不用的时候可以挂在工具架挂钩上，方便工位整理收纳。

　　从安装边界和外形尺寸来看，这款钳具整体长度控制在180mm区间，属于常规6寸钢丝钳的尺寸规格，钳头最大开口宽度可以达到25mm，能够满足常规小尺寸工件的夹持需求，铰接轴的配合间隙控制在0.1mm以内，保证钳头开合顺畅的同时，不会出现左右晃荡的旷量，避免夹持工件时出现偏斜。钳体金属部分的轮廓做了圆角过渡，没有应力集中的尖锐直角，在热处理后钳头硬度可以达到HRC45-50，兼顾刃口的耐磨性和钳身的韧性，不会因为偶尔的敲击、撬压作业出现钳体断裂的问题。

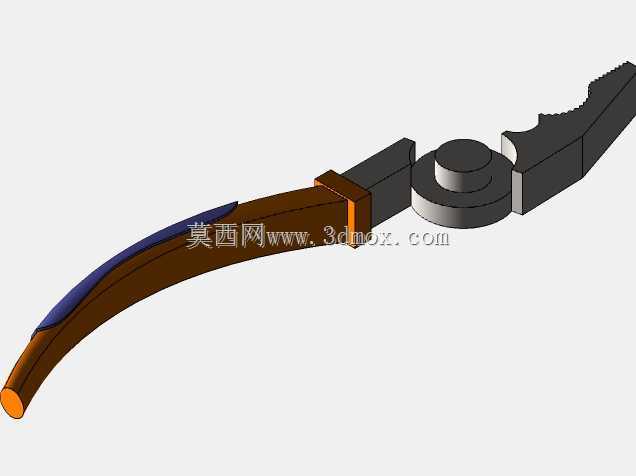

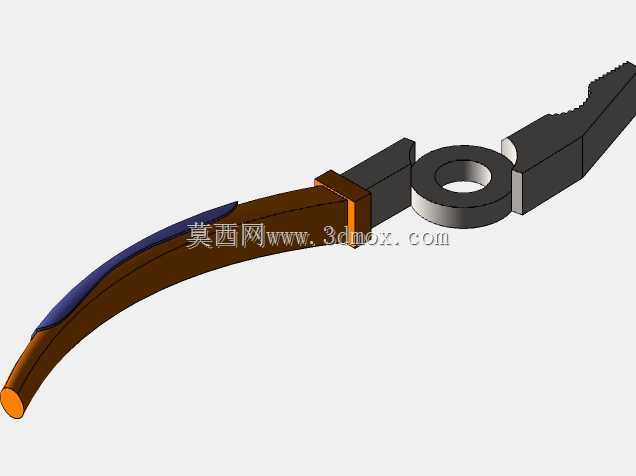

　　建模过程中针对手柄曲面的成型做了重点处理，采用曲面加厚的方式构建手柄的包覆结构，先根据人手握持的人机工程数据绘制手柄的中心轮廓曲线，再扫掠生成基础曲面，调整曲面的曲率变化，保证握持区域的曲面和手指自然弯曲的形态贴合，之后通过曲面加厚生成实体结构，再和钳身的金属部分做布尔运算配合，保证软硬材质的贴合面完全匹配，不会出现装配间隙。钳头的齿形结构采用阵列特征生成，保证每个齿的角度、深度一致，咬合时受力均匀，剪切刃口做了0.2mm的刃口倒角，避免刃口过于尖锐导致的崩边问题，同时保证剪切时的锋利度。整体结构没有多余的装饰性特征，所有曲面和实体结构都服务于实际使用功能，没有冗余的加工特征，适合批量冲压、注塑成型加工，能够有效控制生产制造成本。
