气动系统用长行程导向活塞杆活塞组件

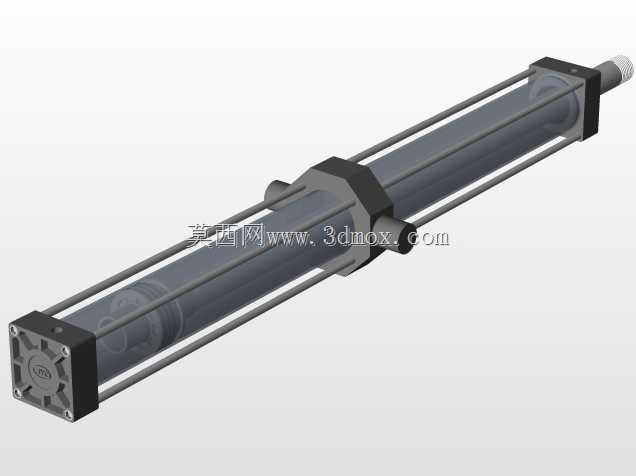

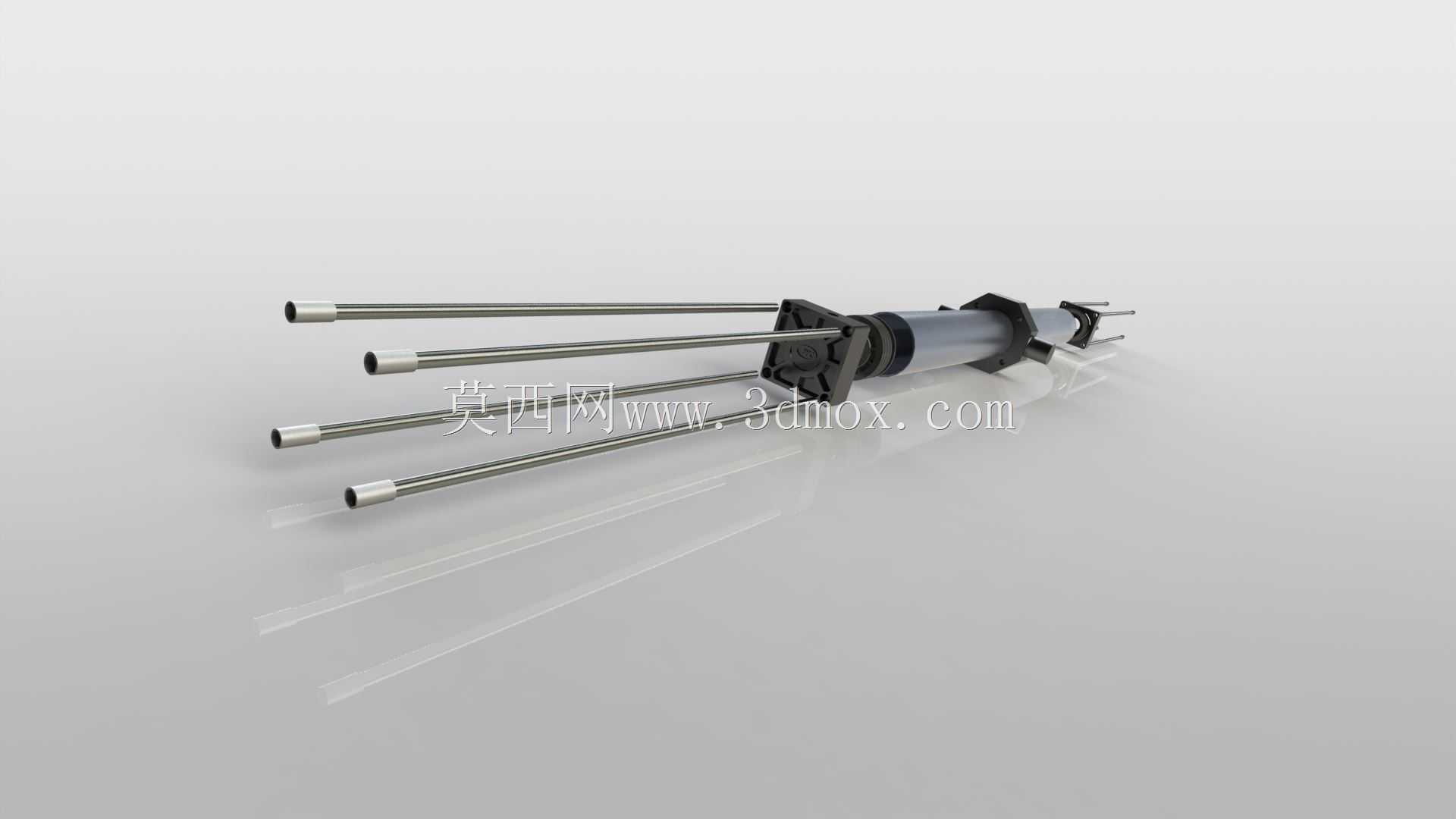

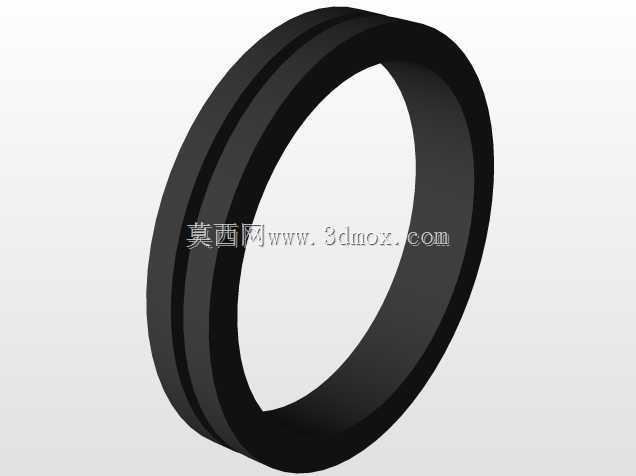

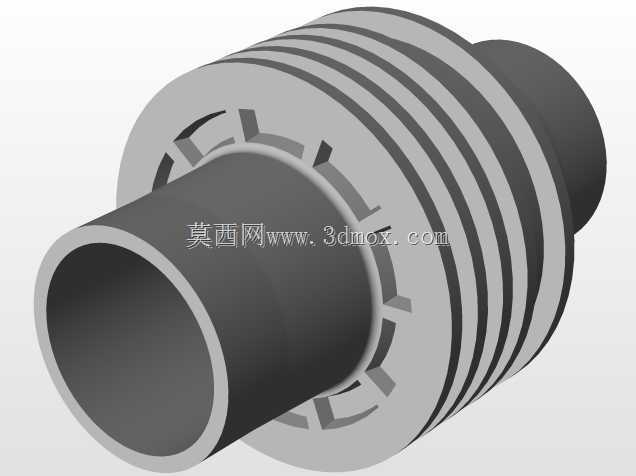

　　在自动化生产线的气动执行单元里，这类带多根平行导向杆的活塞组件，常被用在需要长行程推出且对活塞杆抗扭转有要求的工位，比如电子产品组装线的料件顶出机构、包装设备里的内撑夹持工位，还有小型工装夹具的同步压紧环节，区别于普通单活塞杆气缸的活塞，它自带的多根平行导向杆能在活塞往复运动时抵消侧向载荷，避免活塞杆受径向力出现密封件偏磨、杆体刮蹭缸筒内壁的问题，很多现场调试时遇到的气缸伸出卡顿、保压掉压问题，追根溯源往往是活塞导向结构设计不足，侧向力直接作用在活塞密封和活塞杆支撑环上导致的。从结构设计逻辑来看，这个活塞组件的核心是把动力传递和导向功能做了集成，活塞本体上的密封槽需要匹配对应硬度的聚氨酯密封件，保证缸筒两腔的气压隔离，

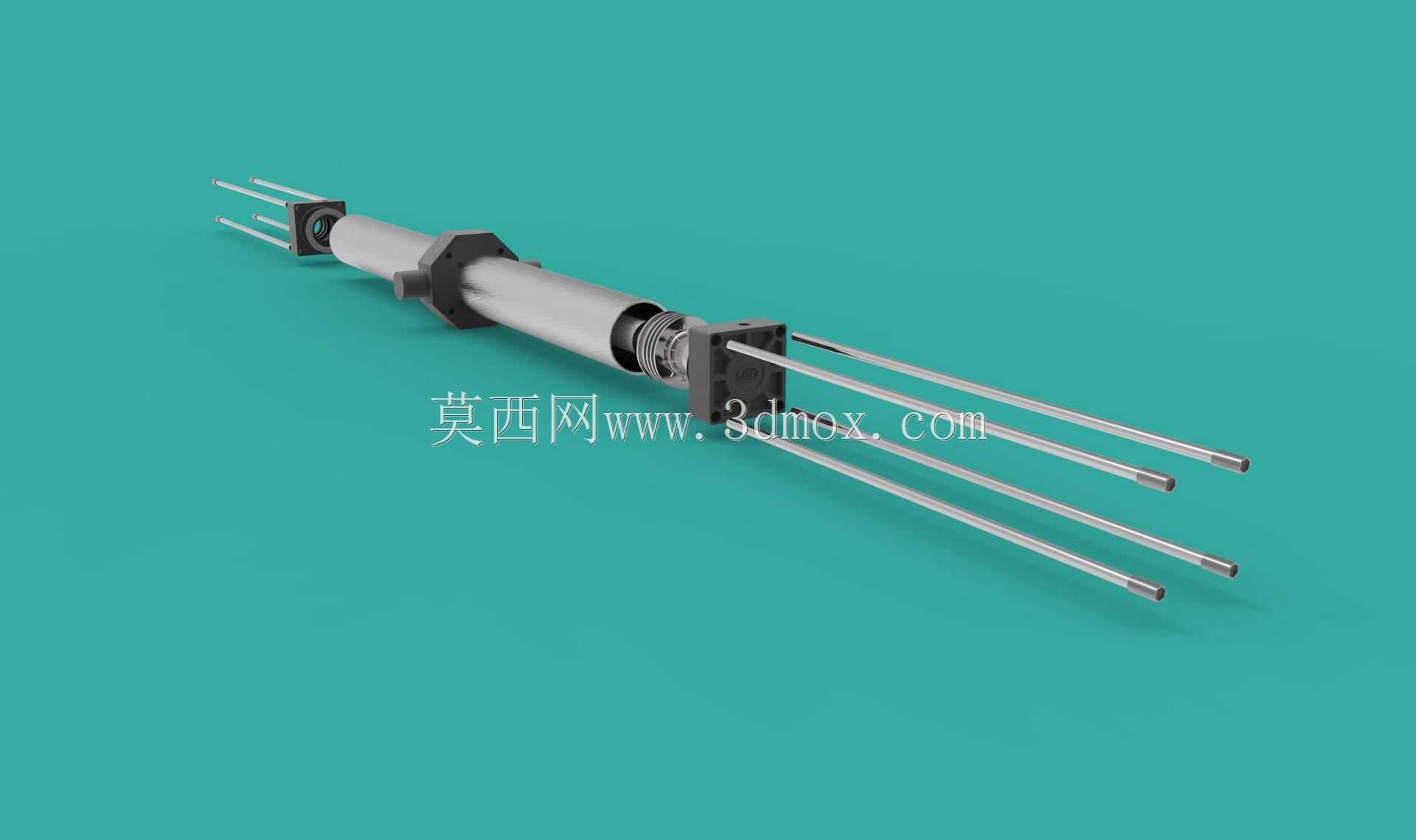

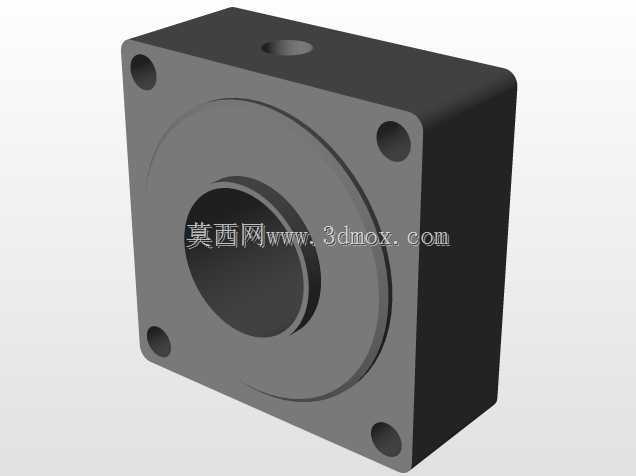

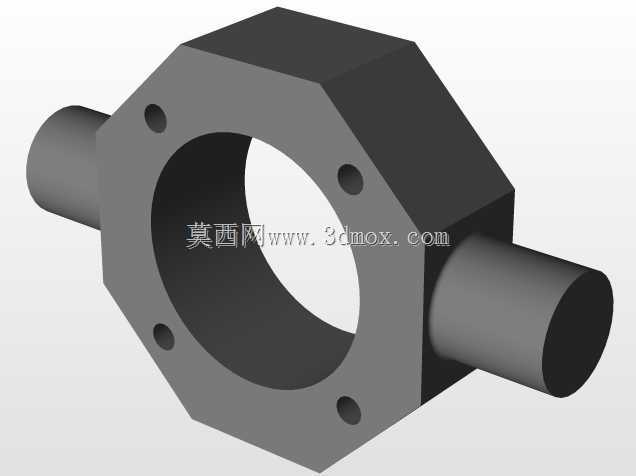

　　多根导向杆和活塞本体的连接采用过盈压装加端面限位的方式，避免高速往复运动时杆体松动，导向杆的表面做了硬铬镀层处理，粗糙度控制在Ra0.8以内，既能降低和导向端盖内直线轴承的摩擦阻力，也能在有少量切削液、粉尘的车间环境里减少锈蚀卡滞的概率。实际选型时要注意安装边界，活塞的外径要和所选缸筒的内径保持H8/f7的配合公差，导向杆的中心距必须和端盖上的导向孔位置度误差控制在0.02mm以内，不然装配后会出现杆体别劲，空载运行阻力超过额定值的30%以上，直接影响气缸的输出效率。这类活塞的行程适配范围比较广，从100毫米到500毫米的行程段都能使用，因为多杆导向的结构在长行程工况下的抗偏载能力比单杆结构高40%左右，

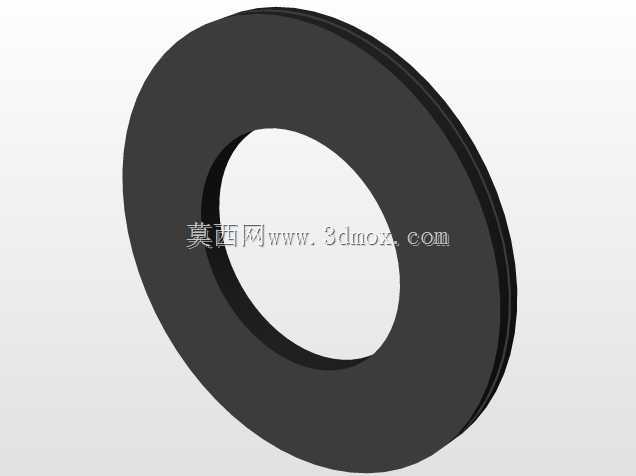

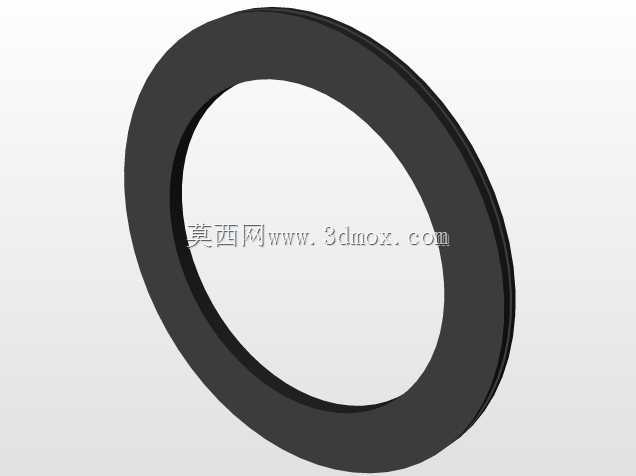

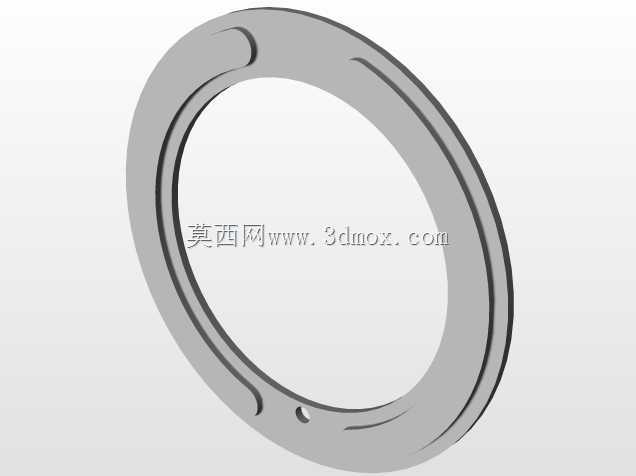

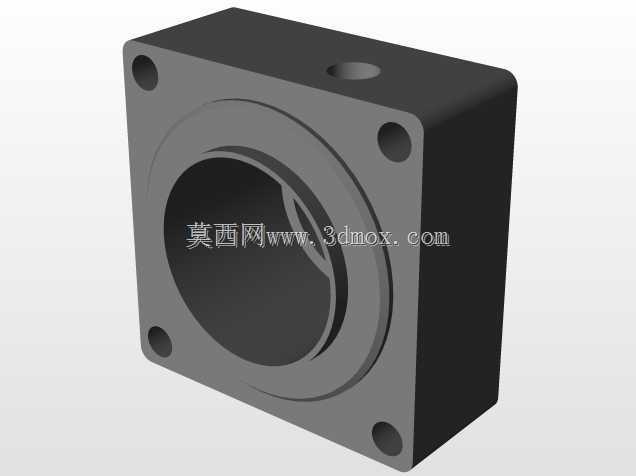

　　不需要额外加装外部导向轴就能满足多数轻载气动执行的需求。设计建模的时候要注意活塞端面的缓冲结构预留，在活塞靠近端盖的一侧要留出缓冲套的安装槽，避免活塞运行到行程端点时出现刚性撞击，降低设备运行的噪音，同时延长密封件的使用寿命。另外导向杆的末端要做倒角处理，方便装配时顺利穿入端盖的导向轴承，活塞本体的材质一般选用铝合金，重量轻且运动惯性小，适合高频往复的动作场景，密封槽的倒角要做R0.5的圆角，避免装配时割伤密封件导致内泄漏。在3C行业的点胶、焊锡工位，这类活塞组件搭配标准缸筒组装成的定制气缸，能实现小空间内的平稳顶出动作，因为多杆结构本身自带防转特性，不需要额外加装防转附件，就能保证末端执行件的角度精度，

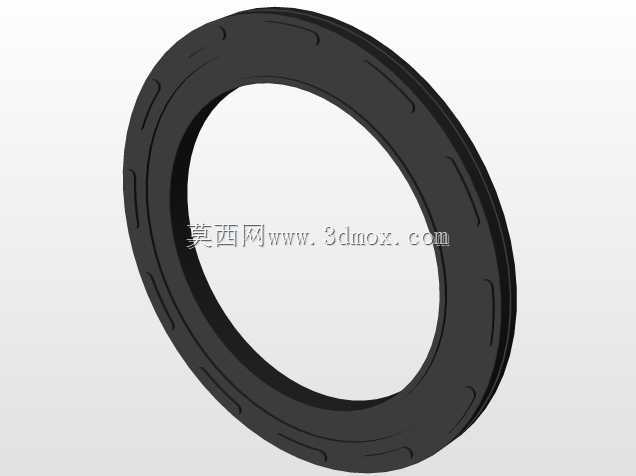

　　满足工位对动作位置重复性的要求。在包装行业的纸盒成型工位，这类活塞带动的推板能平稳把纸盒坯料推入成型模腔，不会因为单杆的扭转间隙导致推板偏斜卡料。建模过程中要重点校核活塞和导向杆连接位置的强度，在0.7MPa的额定工作气压下，连接位置的拉应力要低于铝合金材料的许用应力，避免长期交变载荷下出现杆体脱落的故障，同时要考虑密封件的压缩量，活塞密封的压缩率控制在18%-22%之间，既能保证密封效果，又不会因为摩擦阻力过大导致活塞动作迟缓。
