遥控玩具车底盘结构三维设计

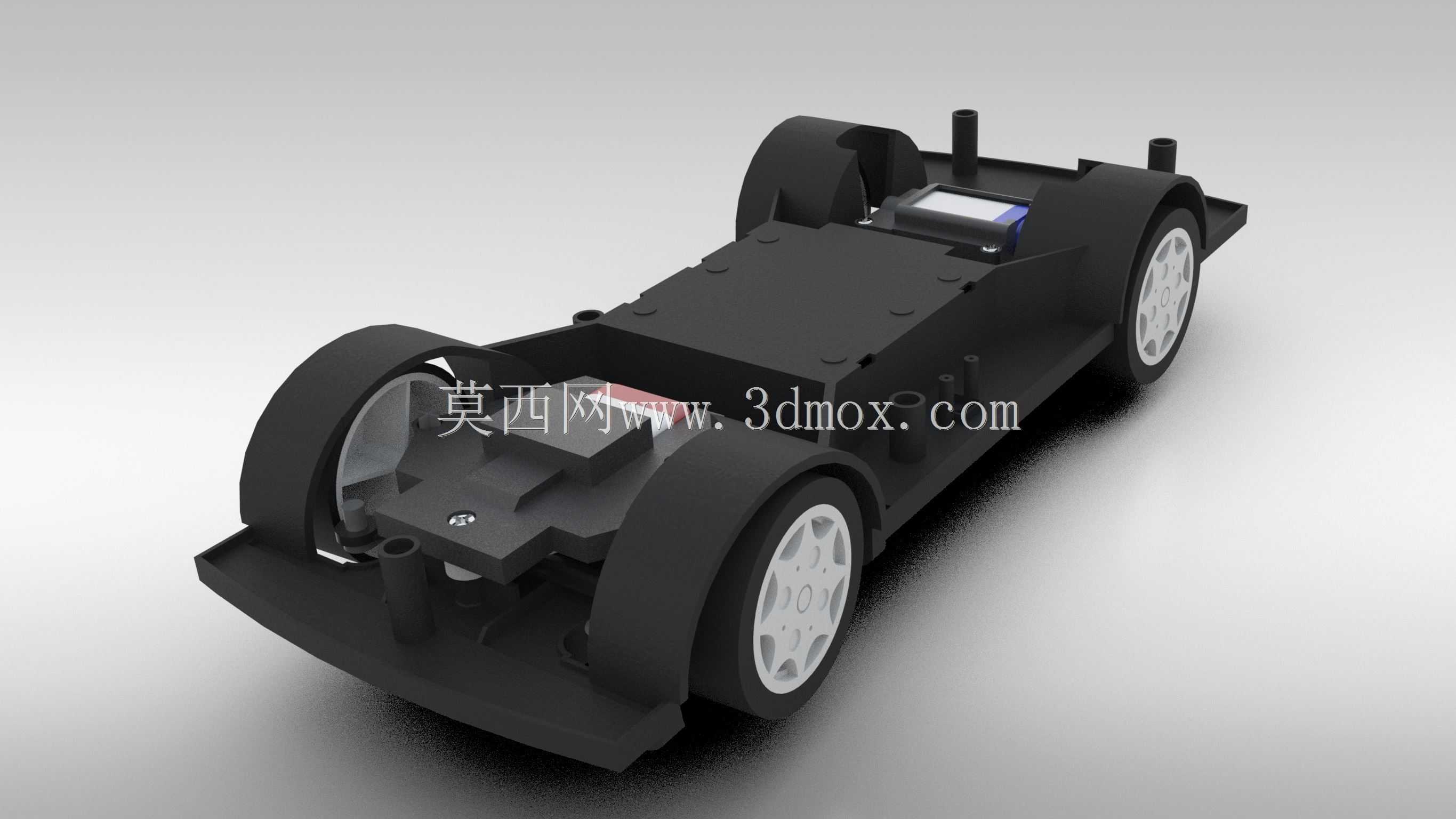

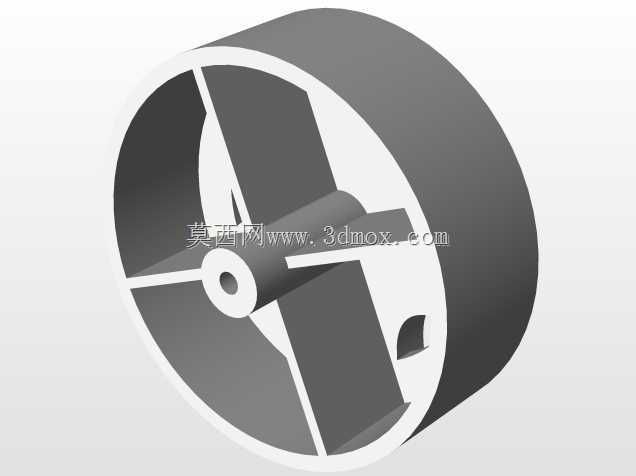

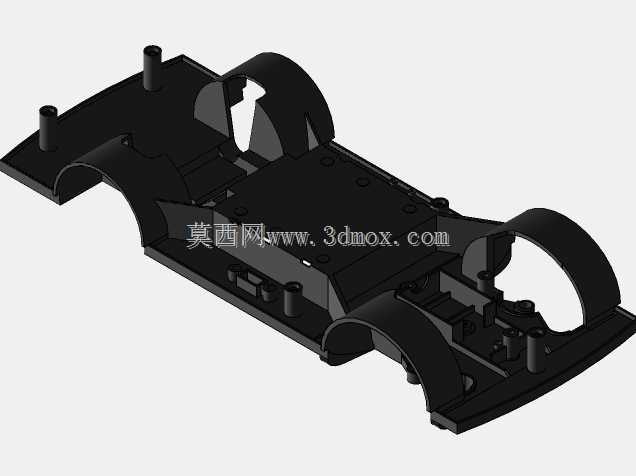

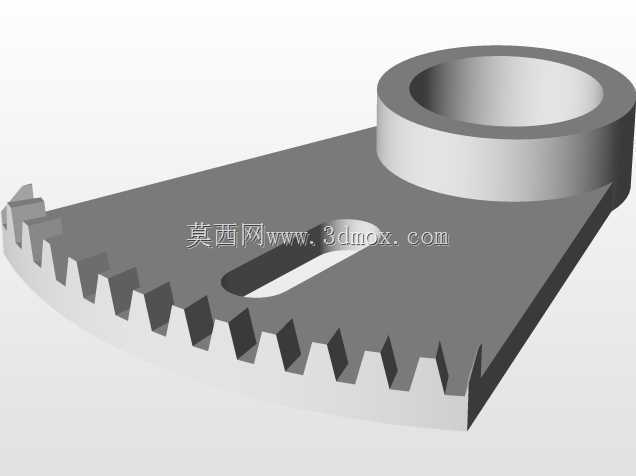

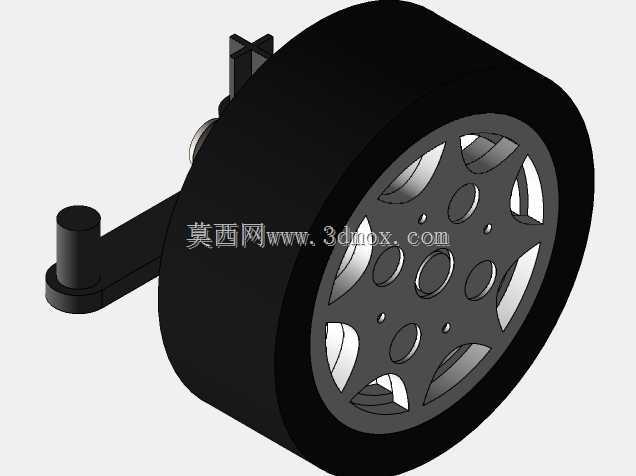

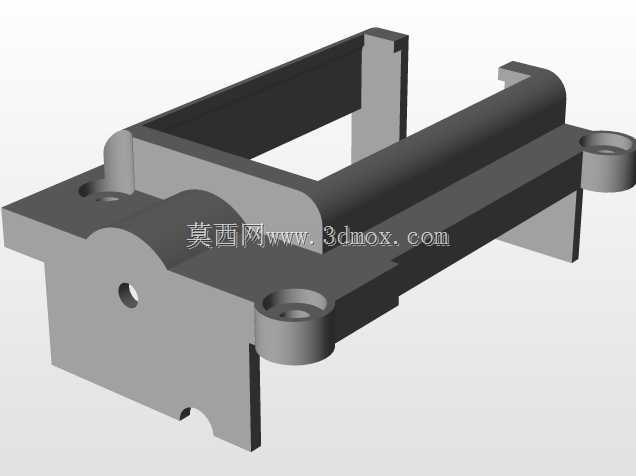

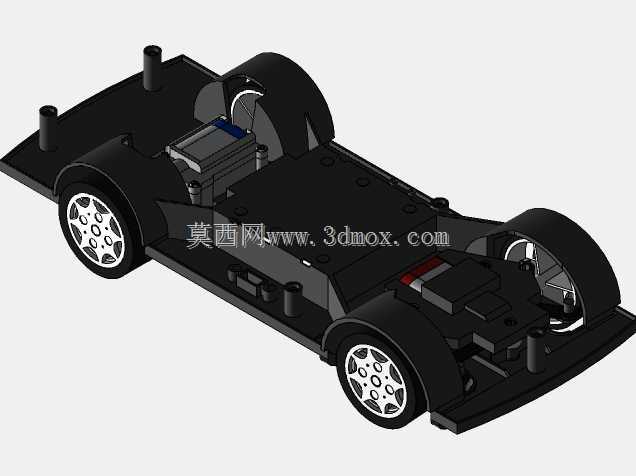

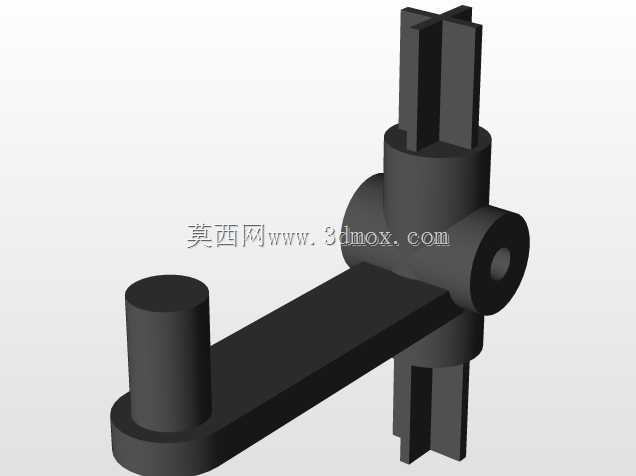

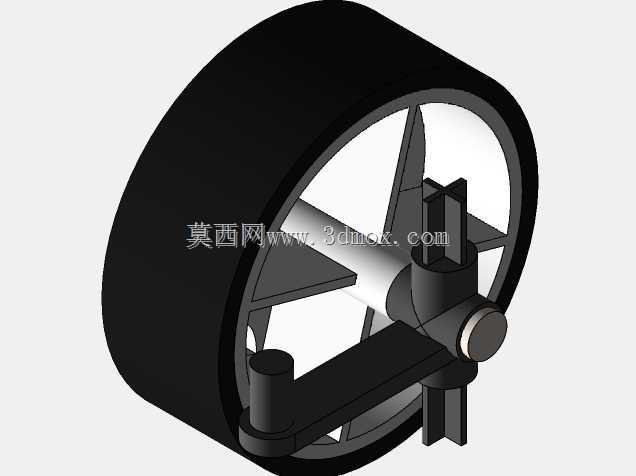

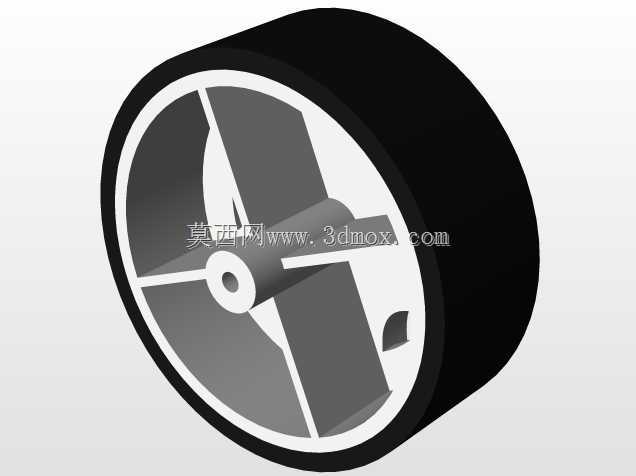

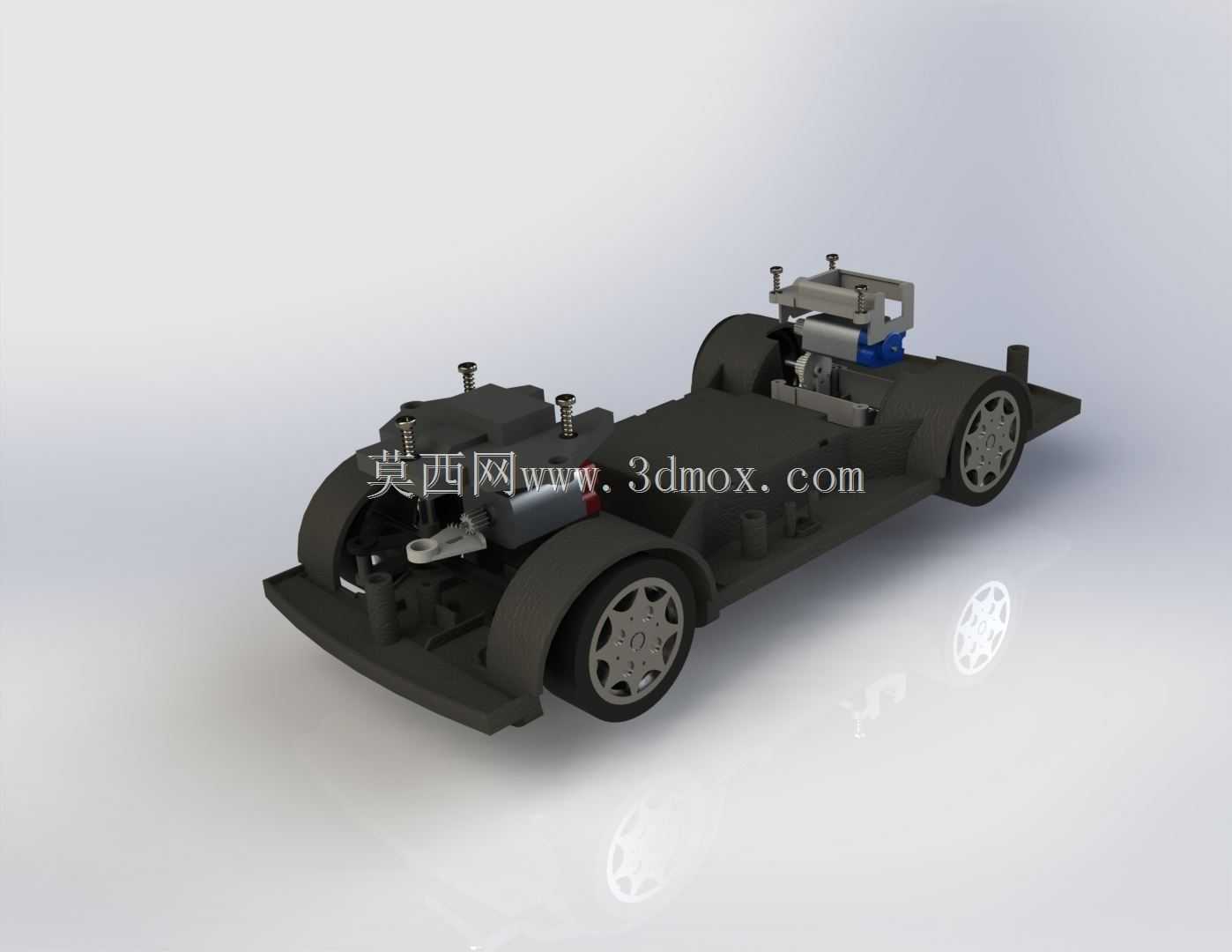

　　该遥控车底盘结构主要面向民用消费级遥控玩具、小型教学实验载具场景设计，可作为青少年科创竞赛的载具基础平台，也可适配小型环境探测模块搭载需求，在室内低速行走场景下完成预设的移动、转向动作。从结构布局来看，整体采用前后轮等距排布的四轮承载方案，底盘主体为一体化注塑成型的框架式结构，预留了电池仓、控制电路板的安装位，中部的矩形凹槽可直接适配常规规格的锂聚合物电池，上方的平面区域通过螺柱定位控制主板，避免走线过程中出现线路与运动部件干涉的问题。转向机构集成在前轮内侧，通过舵机摆臂直接连接转向节，省去了多余的传动连杆，减少了转向虚位，同时降低了装配复杂度，前轮轮组的轮毂采用多辐条镂空设计，在保证结构强度的前提下减轻了轮组转动惯量，

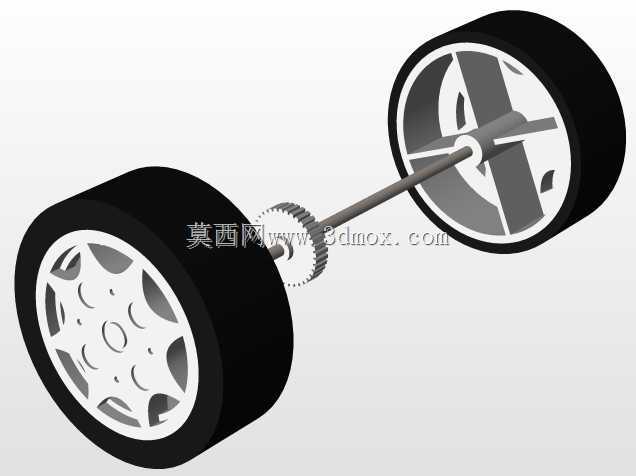

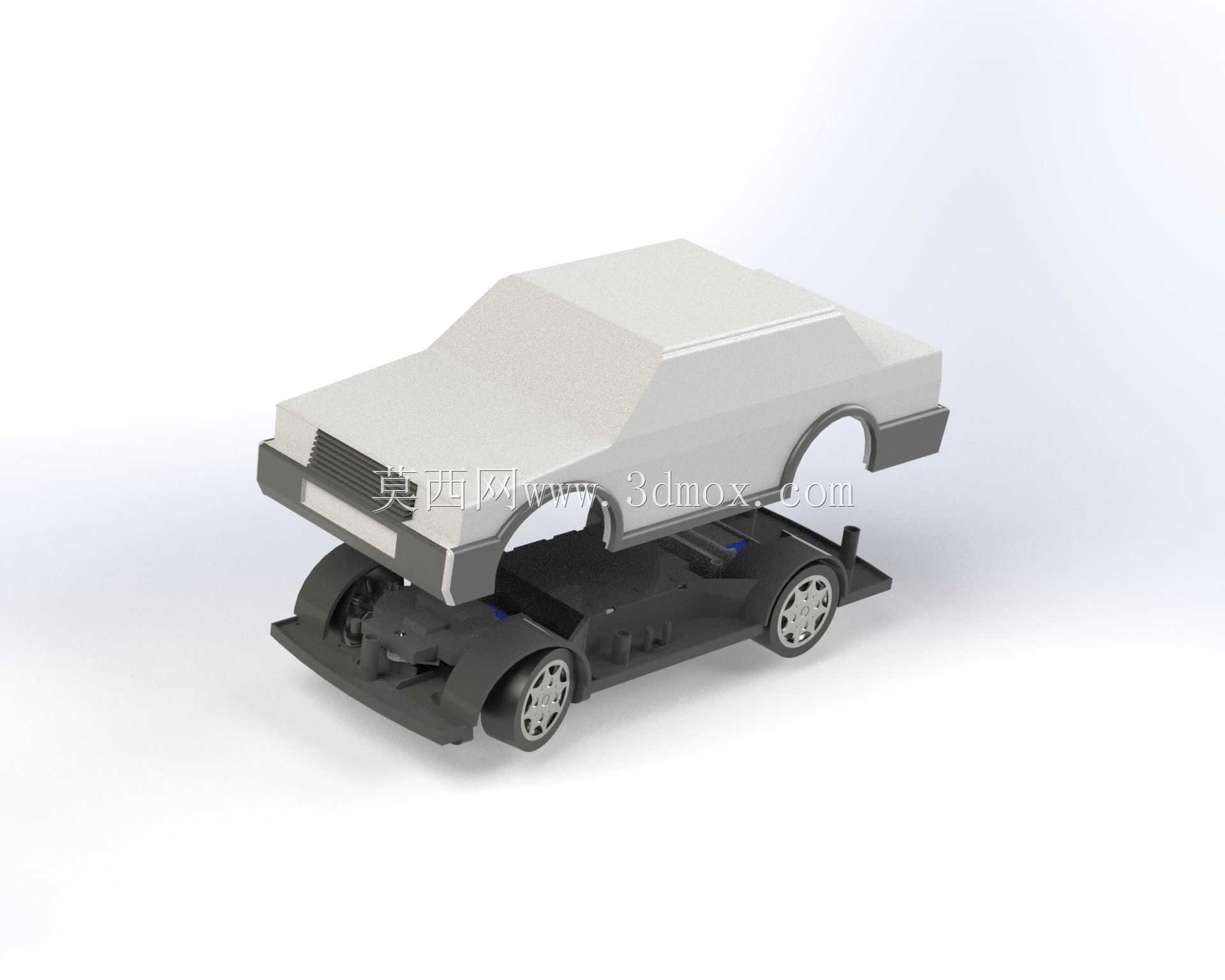

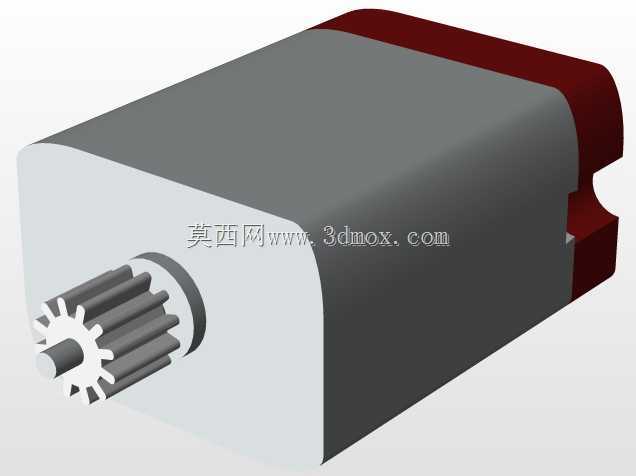

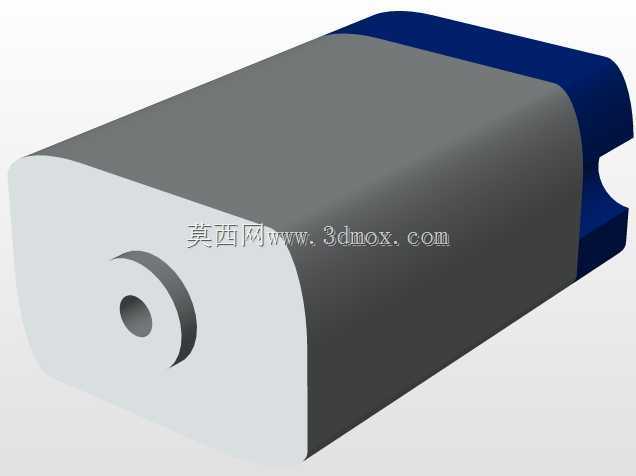

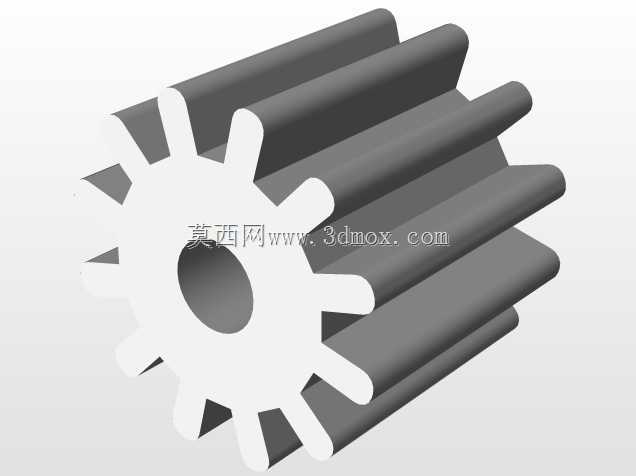

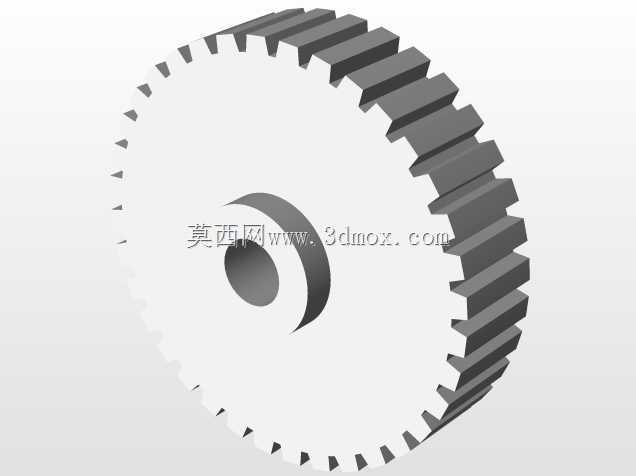

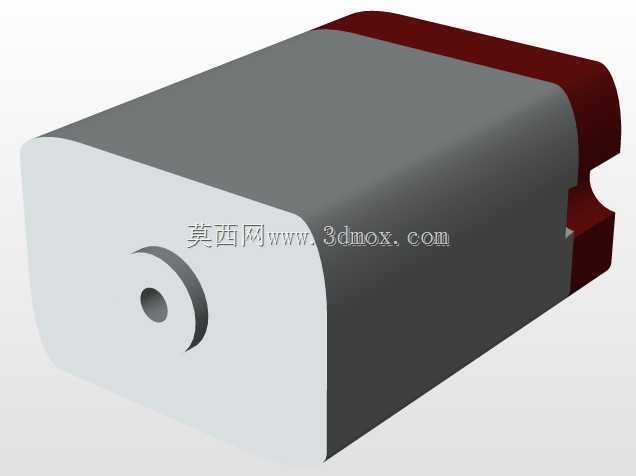

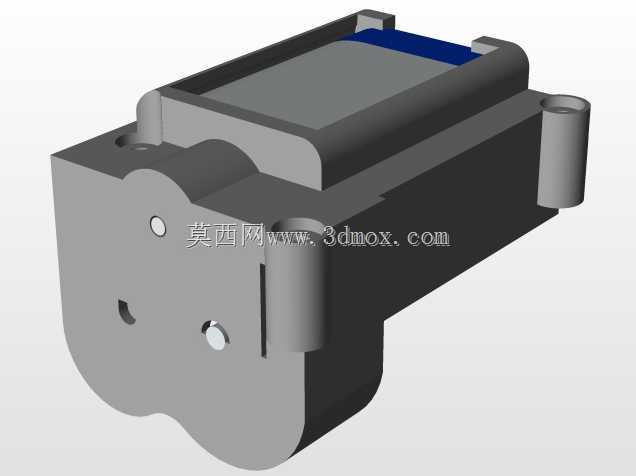

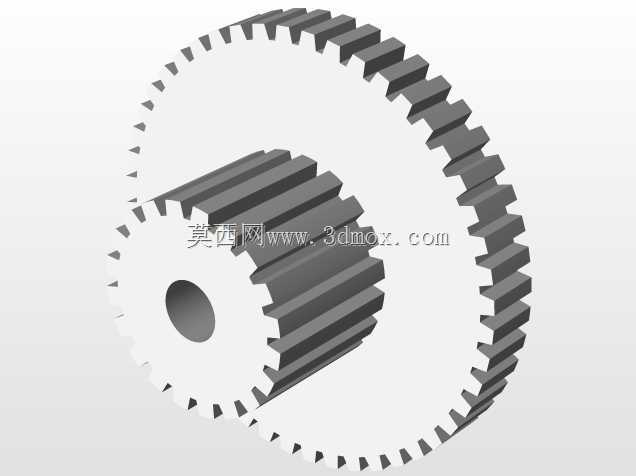

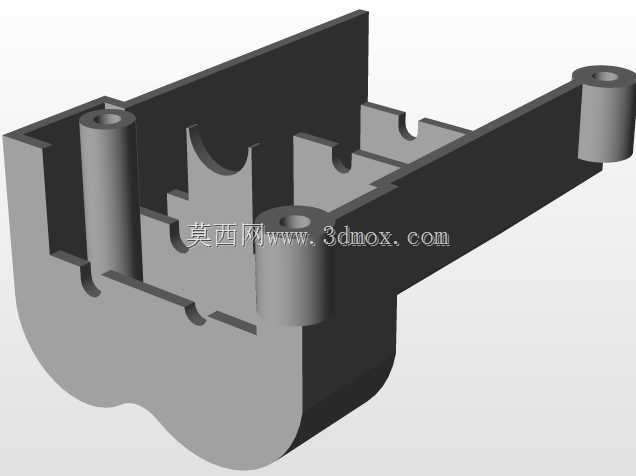

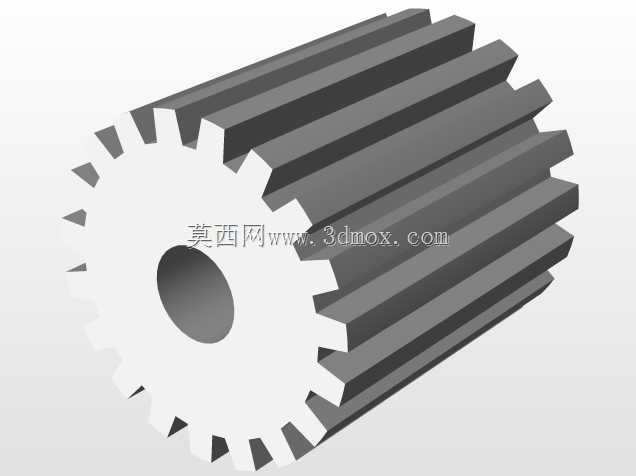

　　提升转向响应速度。后轮作为驱动轮，轮组与底盘的连接位置预留了电机安装卡槽，可直接适配常规的130型直流驱动电机，通过齿轮组将动力传递至后轮轴，传动间隙控制在合理范围内，避免动力传输过程中出现卡顿。底盘的前后端设置了凸起的防撞结构，采用与主体一体的加厚筋位设计，在发生低速碰撞时可吸收部分冲击能量，保护内部的电池与电路板不受损坏。两侧的轮拱位置做了内凹处理，既可以遮挡轮组转动时带起的灰尘，也能在加装外壳时提供定位基准，外壳安装孔位沿底盘上沿均匀分布，孔位深度经过测算，不会穿透底盘主体影响结构强度。设计过程中优先考虑了装配的便捷性，所有零部件的安装方向均沿垂直于底盘平面的方向设置，装配时无需翻转底盘即可完成全部零件的锁付，

　　适合批量生产时的流水线作业。行走系统的轮距与轴距参数经过多轮调整，在保证转向时不发生侧翻的前提下，尽可能缩小了整体尺寸，底盘最低点的离地间隙适配室内平整路面、短绒地毯等常见使用场景，不会因为地面微小凸起出现卡滞。电池仓的位置设置在底盘中部偏后区域，可平衡前后轮的轴荷分配，避免加速时出现抬头、转向时出现推头的问题，控制板的安装位靠近转向舵机与驱动电机，缩短了接线长度，减少了线路杂乱带来的故障隐患。底盘上的所有筋位厚度均保持均匀，避免注塑成型过程中出现缩痕、翘曲等工艺缺陷，转角位置均做了圆角过渡，减少应力集中，提升整体结构的抗冲击性能。轮轴与底盘的连接位置采用了自润滑的轴套结构，无需额外添加润滑油即可保证长时间转动顺畅，降低使用过程中的维护成本。整体结构没有冗余的设计部件，每个安装位都对应明确的功能模块，既可以直接作为玩具遥控车的底盘使用，也可以通过扩展孔位加装传感器、机械臂等附加模块，拓展为小型实验载具，适配不同的使用需求。
