方形法兰安装式混合式步进电机结构

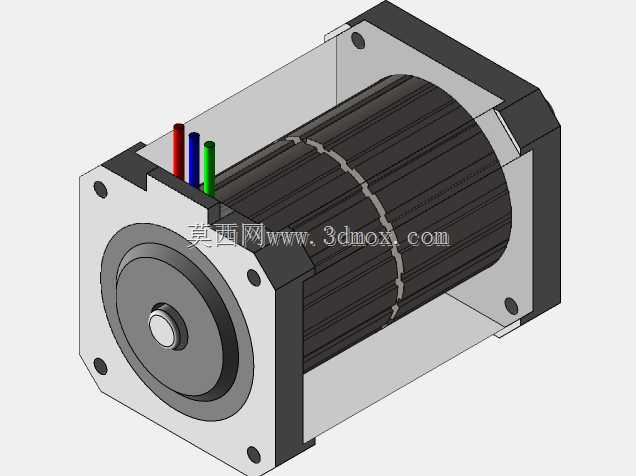

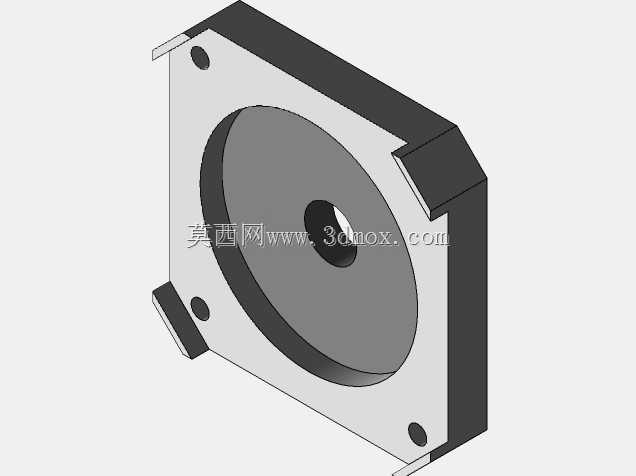

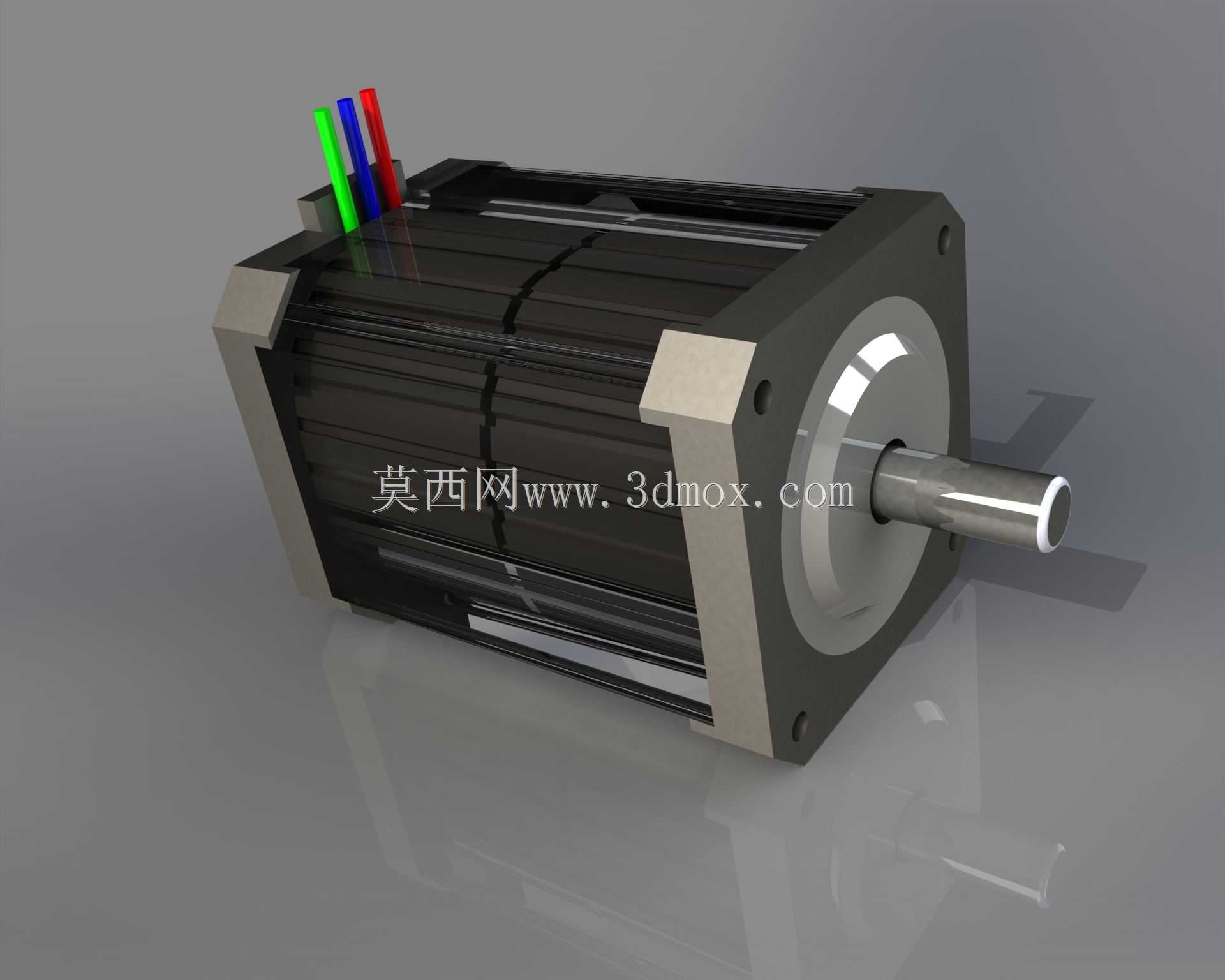

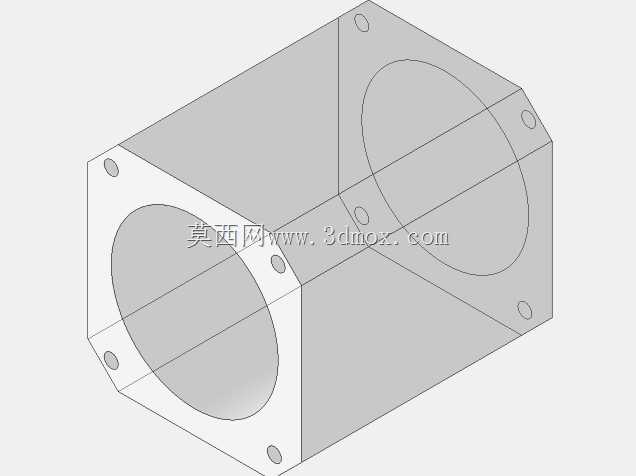

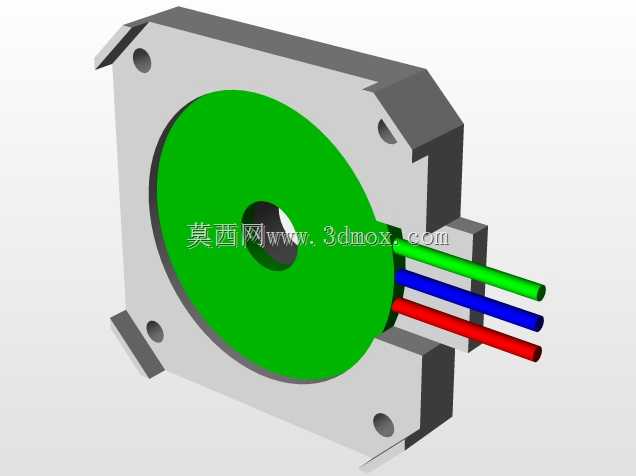

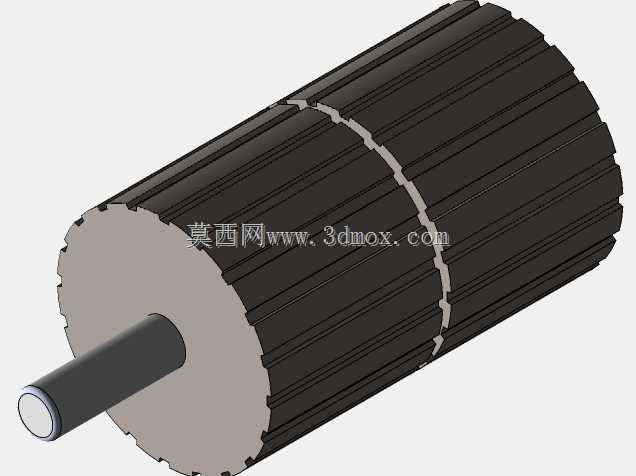

这款步进电机的三维结构设计，主要面向工业自动化传动场景的应用需求，可适配3D打印设备传动模组、小型数控雕刻机进给轴、自动化点胶设备位移平台、包装机械送料机构等对开环定位精度有稳定要求的工位，作为执行端动力输出部件，它能够将电脉冲信号转化为对应角位移，每接收一个脉冲信号就转动固定步距角，通过控制脉冲数量实现精准的位置定位，同时可通过脉冲频率调节实现转速的线性调控，无需额外的位置反馈元件即可完成基础的开环位置控制，大幅降低小型自动化设备的电控成本。从产品功能特性来看，这款电机采用方形法兰安装结构，机身采用多段叠片式定子壳体设计，表面预留散热筋结构提升长时间运行的散热效率，输出轴采用单伸式光轴结构，可通过联轴器直接连接滚珠丝杠、同步带轮等传动部件，尾部出线端预留三根动力接线柱，可直接匹配对应的步进驱动器完成接线，无需额外做接线端的结构改造。在设计思路上，这款模型完全还原了量产混合式步进电机的内部结构逻辑，定子部分采用多齿槽结构设计配合永磁转子，有效提升步距精度同时降低低速运行的振动噪音，安装法兰的四个固定孔位严格遵循行业通用安装尺寸规范，输出轴的轴径、轴伸长度、键槽规格都匹配同规格电机的通用标准，能够直接替换同尺寸规格的量产产品完成设备的装配验证。从外形尺寸与安装边界来看，这款电机的方形法兰边长适配86系列步进电机的通用安装尺寸，机身长度对应中等扭矩规格的产品参数，安装时法兰端面与设备安装板贴合后通过四个螺栓完成固定，输出轴的伸出长度预留了联轴器装配的足够空间，尾部接线端的出线方向可根据安装空间做调整，不会与周边的走线槽、结构支架产生干涉，机身的径向尺寸也预留了足够的散热间隙，即使在密集排布的多轴设备中也能保证空气流通散热。整个模型的结构细节完整还原了量产产品的装配关系，从前端盖的轴承安装位、定子绕组的排布空间、转子磁钢的装配位置到后端盖的固定结构都做了精准的还原，可直接用于设备装配阶段的干涉检查、传动链路的运动仿真，也可作为教学演示的结构样例，帮助理解步进电机的动力传输原理与装配逻辑。
