便携斜头大容量记号笔外观结构设计

　　日常办公、工业现场标记、仓储物流分拣、施工点位标注等场景中，记号笔是高频使用的手持标记工具，这款斜头记号笔的结构设计，完全围绕手持握持的人机工程、标记作业的实际需求展开。先从实际使用场景的痛点说起，多数普通记号笔在工业现场使用时，容易出现笔身过滑沾油后脱手、笔帽丢失后笔尖干涸、斜头角度不对无法在窄面标记、笔身过粗长时间握持疲劳等问题，这款结构在设计阶段就针对这些现场问题做了对应优化。笔身主体采用直筒等径设计，外径控制在16mm，这个尺寸是经过多轮手持测试确定的，成年男性握持时拇指与食指的围合度刚好，不会出现过粗撑手、过细捏持不稳的情况，笔身长度控制在142mm，放入常规工装裤侧袋、工作服上衣口袋时不会露出过长导致勾挂，

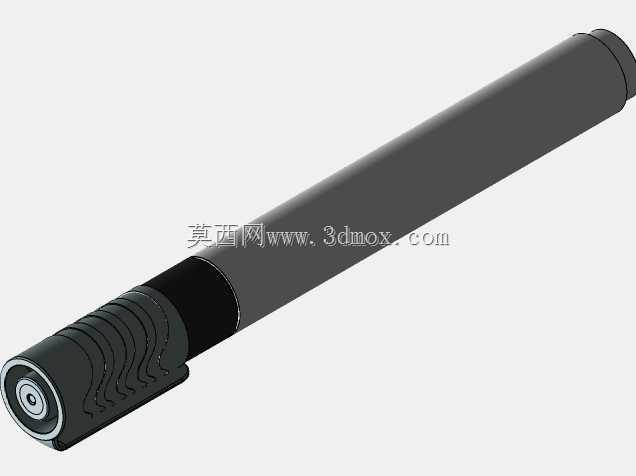

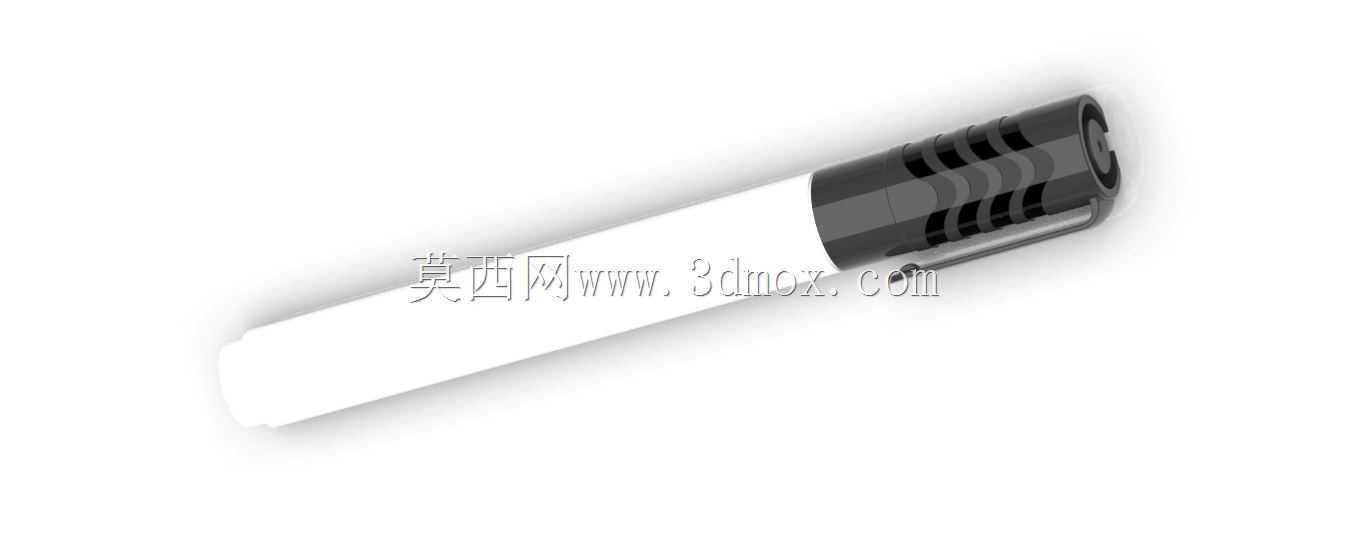

　　搭配的笔夹采用一体化内嵌式结构，夹片厚度1.2mm，夹持间隙3mm，能够稳定卡在厚度2mm以内的工服口袋边缘、笔记本封皮、仓储料盒侧边，不会因为走动、俯身作业出现笔身滑落的情况。笔帽部分的防滑结构做了多道环形凹槽设计，凹槽深度0.8mm，间距4mm，即使手上沾有机油、记号笔墨水、灰尘，拧拔笔帽时也能提供足够的摩擦力，不会出现打滑拧不开的情况，笔帽与笔身的配合采用过盈0.15mm的插拔结构，配合段长度12mm，既能够保证笔帽扣合后密封笔尖，避免溶剂挥发导致笔尖干涸，又不会因为配合过紧导致单手拔帽困难，现场作业时单手握持笔身，拇指和食指捏住笔帽侧向施力即可轻松拔开，不需要双手操作，适配高空作业、手持工件时的单手操作需求。

　　笔尖部分采用斜切式毛毡头设计，斜切角度为45度，这个角度的设计兼顾了两种标记需求：当用笔尖窄边接触标记面时，可以画出1.5mm宽度的细线，适合在小型零件、标签窄边、线缆表面书写编号；当用笔尖宽面贴合标记面时，可以画出6mm宽度的粗线，适合在包装箱、施工墙面、大型工件表面做醒目标记，不需要更换笔头就能适配不同的标记场景。笔身内部的储墨仓采用大容积设计，储墨棉的填充量比常规同尺寸记号笔多15%，能够保证在常温环境下连续划线长度超过400米，减少频繁换笔的成本，储墨仓与笔尖的导墨结构采用均匀开槽的导墨芯，导墨速率控制在0.2ml/min，既不会因为导墨过快导致标记时墨水洇透纸张、在光滑金属表面流挂，也不会因为导墨过慢导致划线断墨、笔迹颜色浅淡。笔身尾部做了圆弧收边处理，没有尖锐棱角，长时间握持时尾部抵在掌心位置不会产生压痕，适配长时间连续标记的作业场景，比如仓储盘点时连续标记上百个料盒，掌心不会因为笔尾硌压产生不适感。整个笔的外形没有多余的凸起结构，所有棱边都做了R0.5mm的圆角处理，放入口袋时不会勾刮衣物纤维，表面的防滑结构只设置在笔帽区域，笔身主体采用光滑哑光面，沾附墨水、油污后可以直接用抹布擦拭干净，不会像全笔身防滑纹理的款式那样藏污纳垢，难以清洁。在安装边界方面，这款记号笔的整体最大外径就是笔帽位置的17mm，笔身直筒段外径16mm，搭配的笔夹突出笔身表面3mm，所以如果是配套设计笔架、工位笔筒、工具包插袋的话，

　　单个插位的内径只要大于18mm就可以顺利取放，笔夹的夹持行程适配0-3mm厚度的夹持面，不管是薄的笔记本纸张还是厚的工服布料都能稳定夹持。结构设计上没有采用多余的分体零件，整笔只有笔帽、笔身主体、笔尖组件、储墨棉、尾堵五个部分，零件数量少，装配工序简单，量产时的装配效率高，故障率低，尾堵采用超声波焊接与笔身连接，密封性能可靠，不会出现尾端漏墨的情况，即使笔身倒置放在工装口袋里，也不会因为温度变化导致墨水从尾端渗出弄脏衣物。针对工业现场可能遇到的磕碰情况，笔帽和笔身的材料选用耐冲击的PP材质，从1.5米高度自由跌落到水泥地面时，不会出现开裂、笔帽碎裂的情况，能够适配车间、仓库、施工现场等复杂的使用环境，不会因为轻微磕碰就损坏无法使用。
