矩形转圆形过渡金属连接钣金结构件

　　在通风除尘、物料输送、流体管路布设的现场施工场景里，经常会遇到方形设备接口与圆形管路对接的工况，这类工况下如果直接做硬接，不仅会出现截面突变带来的流阻陡增问题，还会因为接口形状不匹配导致密封难度大、局部应力集中，长期运行下很容易在接缝位置出现焊缝开裂、漏风漏料的问题，这时候就需要用到矩形到圆形的过渡金属连接结构，也就是行业里常说的天圆地方构件。这类构件的核心作用是实现两种不同截面形状的流道平滑过渡，降低介质在截面变化段的涡流损耗，同时保证连接位置的结构强度与密封可靠性，不管是工业除尘系统的风机进出口对接，还是粮食加工行业的气力输送管路转接，亦或是商用通风系统的风管变径，都能看到这类构件的实际应用。

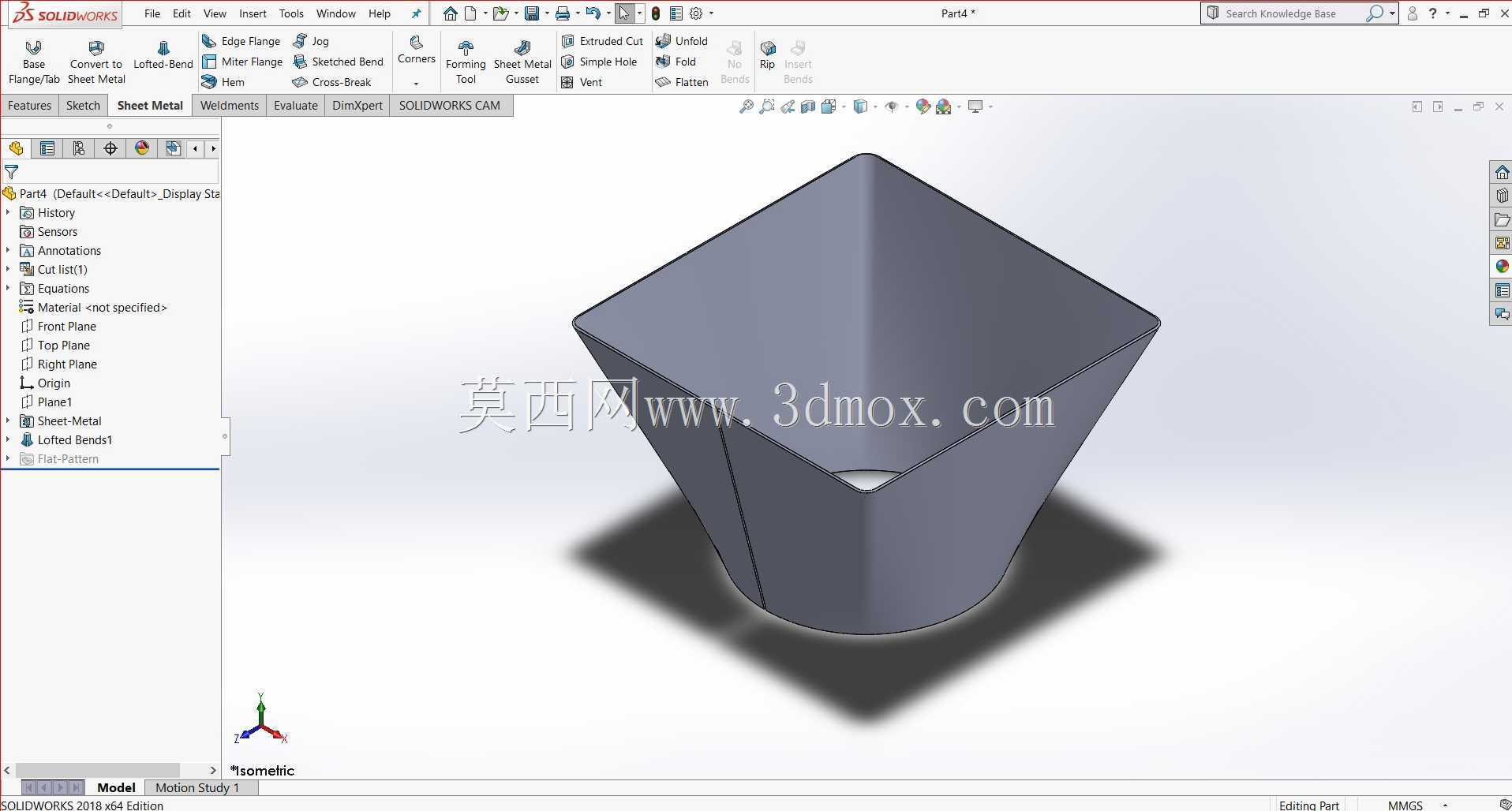

　　从结构功能特性来看，这类过渡金属板构件采用一体折弯加焊接的成型逻辑，整个过渡段的曲面是连续渐变的，从一端的标准矩形截面，沿着构件轴向逐步平滑收束过渡到另一端的圆形截面，整个流道内壁没有突兀的折角或者台阶，介质流经的时候不会出现明显的流向突变，能有效降低局部阻力系数，减少风机或者输送泵的动力损耗。构件的两端分别预留了对接边，矩形端可以和方形设备的法兰盘直接配打安装孔，圆形端可以和标准圆形风管做套接或者法兰连接，安装边界可以根据对接端的实际尺寸做适配调整，不需要在现场额外做切割修型，能大幅缩短现场安装的工时。

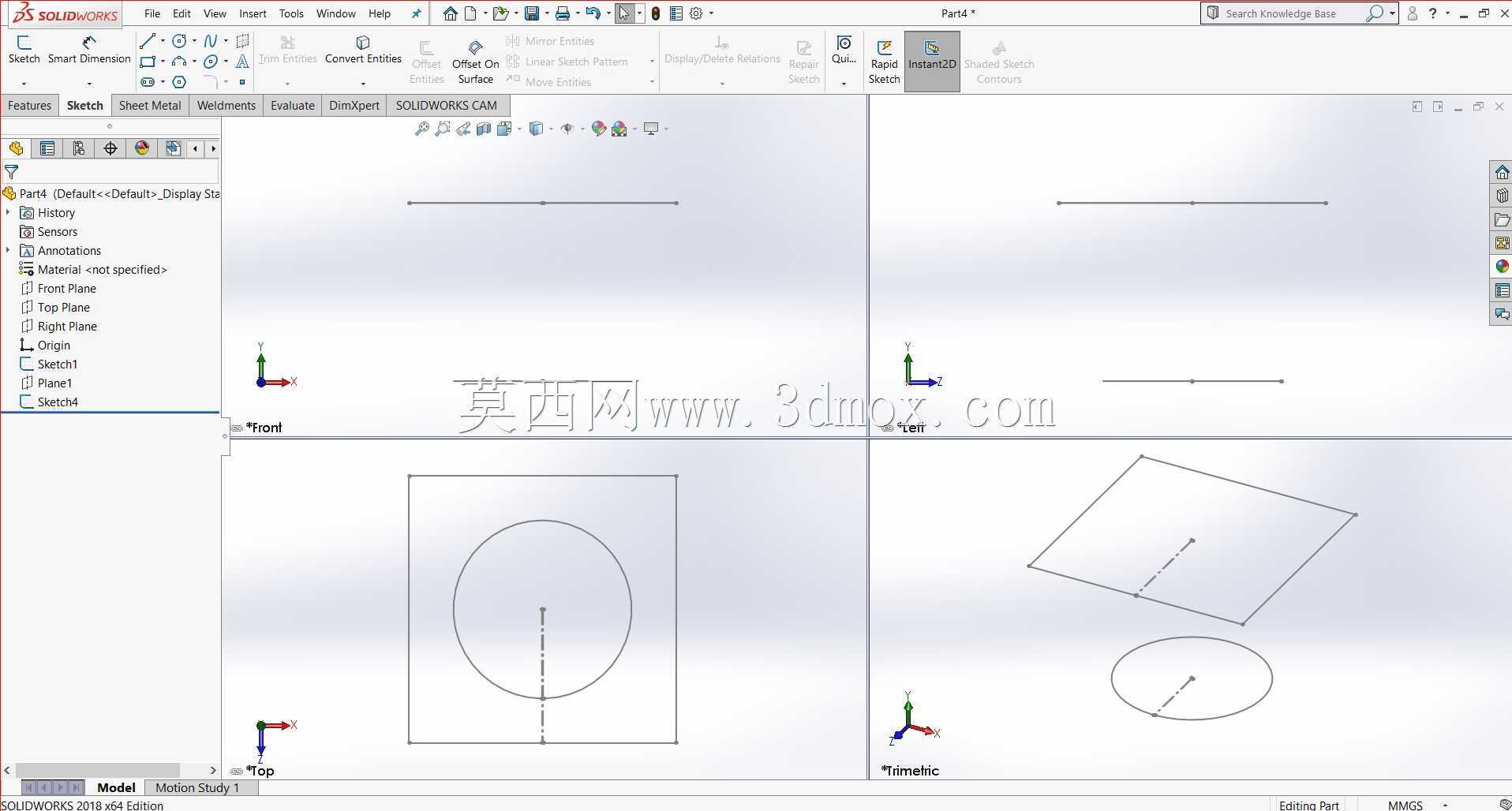

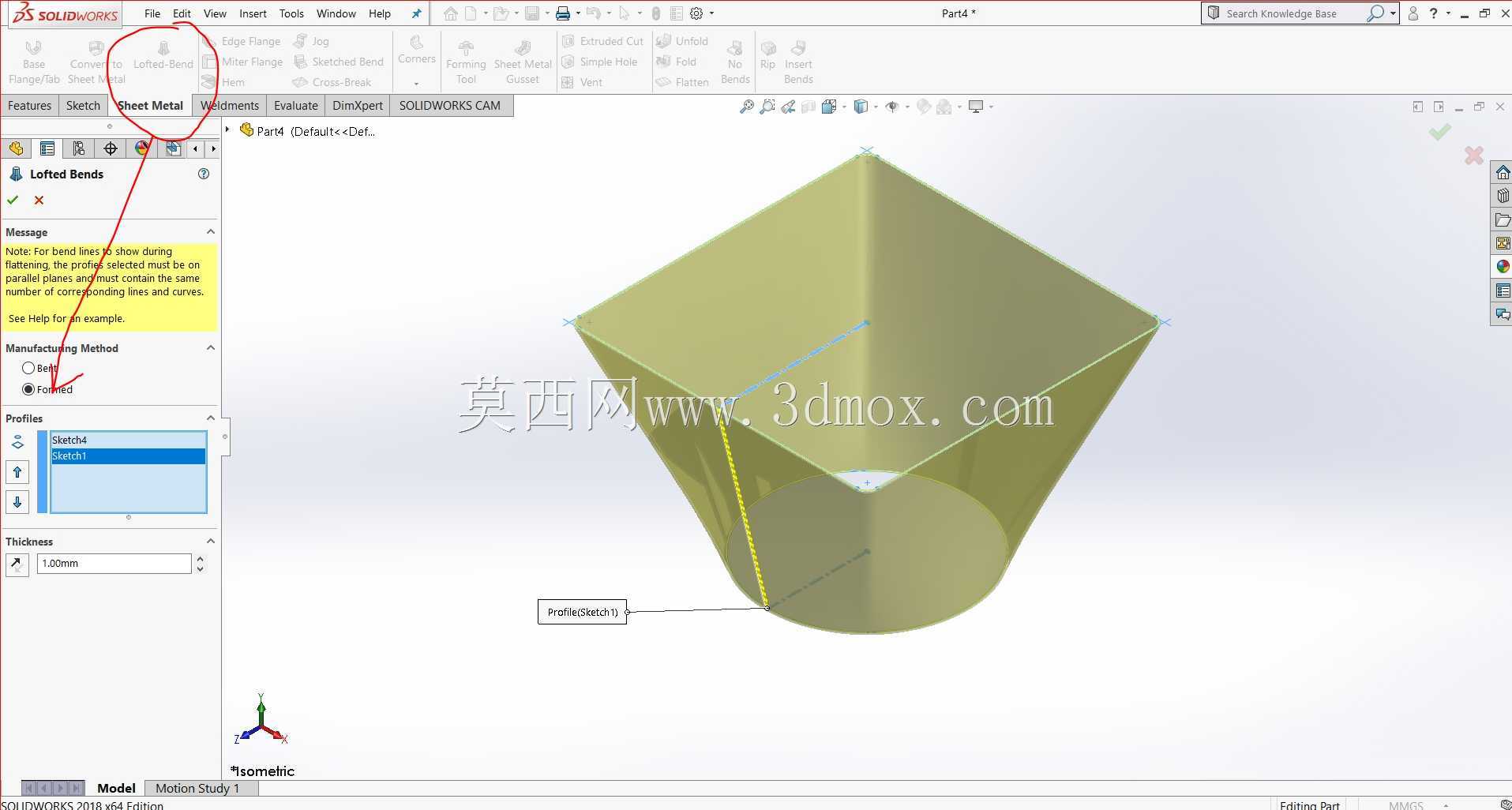

　　做这类构件的三维设计时，首先要确定两端的核心尺寸参数：矩形端的长宽尺寸需要完全匹配对接设备的接口尺寸，保证安装时的同轴度偏差控制在允许范围内，圆形端的直径要匹配对接管路的公称直径，避免出现通径缩径影响流通效率。过渡段的高度设计需要兼顾流阻性能与安装空间，高度过低会导致曲面过渡曲率过大，不仅钣金折弯的时候容易出现局部拉裂，还会提升流阻；高度过高则会占用过多的安装空间，提升材料成本，一般会根据两端截面的面积差来匹配合理的过渡高度，保证曲面的曲率变化均匀。建模过程中需要重点处理四个三角平面与四个锥面的拼接位置，要保证相邻曲面之间是相切连续的，展开之后的钣金下料图不会出现折线错位，折弯的时候才能精准对位，减少拼接焊缝的打磨工作量。另外还要考虑板材的厚度选择，根据输送介质的特性、工作压力以及使用环境来确定，普通通风场景用普通冷轧钢板即可，有腐蚀介质的场景则需要选用不锈钢或者镀锌板材，板材厚度要满足结构刚度要求，避免设备运行时的振动导致构件出现共振变形。

　　实际生产的时候，这类构件一般是先通过三维模型展开得到平面下料图，用激光切割或者等离子切割下出展开料，之后通过折弯机压出对应的折边与曲面弧度，再将拼接缝焊接打磨平整，最后做表面防锈或者防腐处理。安装的时候要注意两端的对接密封，矩形端和设备接口之间要加密封胶垫，圆形端和管路连接之后要做抱箍紧固或者焊缝密封，保证整个流道的密封性。这类构件虽然看起来结构不复杂，但是在整个管路系统里起到的作用非常关键，设计不合理的过渡件不仅会增加系统运行能耗，还可能因为局部应力集中导致结构过早失效，所以在建模阶段就要充分考虑成型工艺、安装适配性以及流体性能的多重要求，不能只做外形的简单拼接。
