鼓形带钩凸延拉伸弹簧三维结构设计

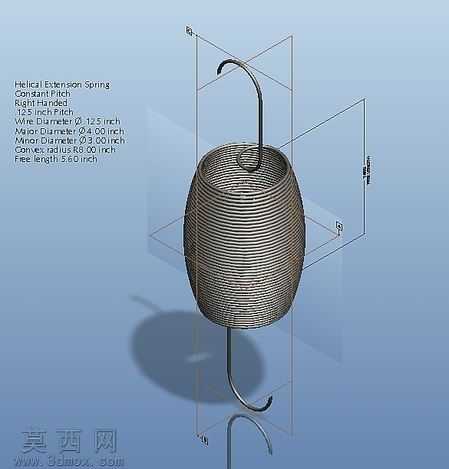

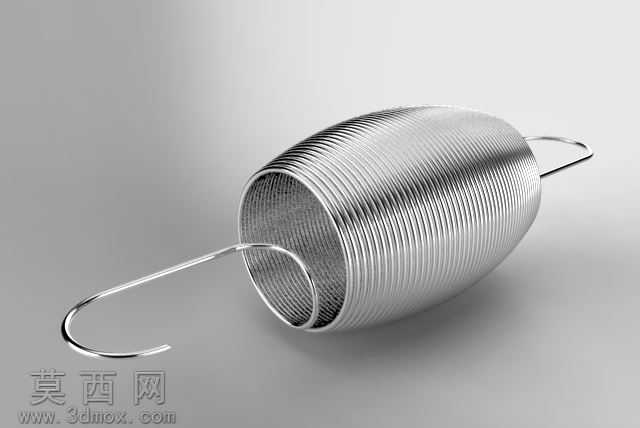

本作品为凸延拓弹簧的三维参数化建模成果，整体采用中凸鼓形的螺旋主体搭配两端弯钩结构，建模过程依托三维设计软件的螺旋扫描核心功能完成全结构创建。建模初期首先梳理弹簧的核心参数逻辑，确定弹簧线径、中凸段最大外径、两端收口段外径、螺旋总圈数、有效工作圈数、两端弯钩的弯曲半径与伸出长度等关键尺寸，先绘制螺旋扫描的中心轨迹线：区别于常规圆柱弹簧的等直径螺旋线，该弹簧的螺旋轨迹采用变直径轮廓，中间段螺旋直径逐步放大至最大尺寸后再向两端均匀收窄，形成流畅的鼓形轮廓，保证弹簧受力时的应力分布更均匀，避免常规圆柱弹簧压缩或拉伸时的圈间摩擦问题。完成螺旋主体的扫描创建后，针对两端的挂钩结构进行单独建模，将螺旋线的末端自然延伸出直线段后，按照标准弯钩的弯曲半径做圆弧过渡折弯，保证挂钩与弹簧主体的衔接处平滑无突兀棱角，避免应力集中导致的使用断裂。材质设置上选用常规弹簧钢材质，赋予模型金属哑光质感，表面添加细微的金属拉丝纹理，还原真实弹簧的加工表面效果，同时通过光影渲染突出螺旋圈的层叠结构与弯钩的曲面过渡，让模型的结构细节清晰可辨。结构设计上，该凸延弹簧区别于常规圆柱拉伸弹簧，鼓形的主体结构让其在拉伸工况下拥有更平缓的刚度曲线，两端的挂钩结构可直接挂载于连接件上，无需额外配置安装座，适配雕刻机等设备的张紧、复位场景。建模全程采用参数化驱动逻辑，所有尺寸均可通过参数面板直接调整，可快速修改线径、外径、圈数、弯钩尺寸等参数生成不同规格的同类型弹簧模型，大幅提升同类弹性元件的建模效率，模型的每一圈螺旋都保持均匀的螺距，两端收口段的螺旋圈紧密贴合，保证弹簧的预紧力符合常规拉伸弹簧的设计要求，弯钩的朝向与弹簧中心轴线保持共面，确保安装后受力方向与弹簧轴线重合，避免侧向力导致的弹簧变形失效。
