剖分式铸铁主轴轴承盖三维结构设计

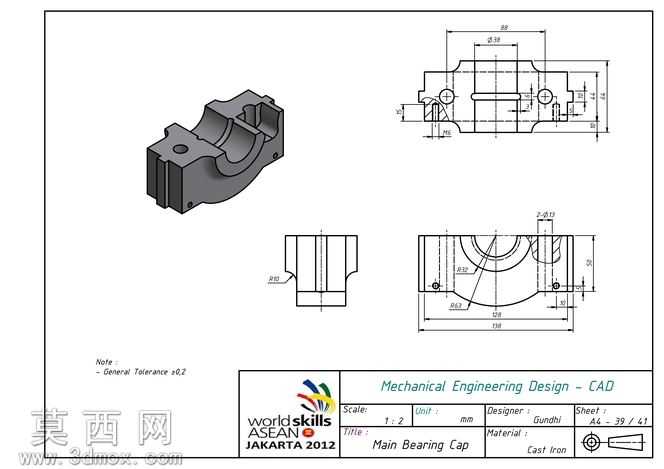

本作品为剖分式主轴轴承盖的三维参数化设计成果，建模阶段严格遵循机械制图公差规范，以世界技能大赛机械设计类项目的精度要求为基准开展全流程制作。建模过程中首先梳理轴承盖的功能定位：该零件作为轴承组件的轴向定位与密封防护构件，需要与轴承座上半部分精准配合，实现对主轴轴承外圈的压紧固定，同时预留润滑介质通道与安装定位结构，因此建模时优先完成基准坐标系搭建，以零件的对称中分面为核心基准，依次绘制各视图的二维轮廓草图，对安装孔位、半圆轴孔、侧边定位凸台、密封槽等结构逐一添加尺寸约束与几何约束，确保各特征的形位公差符合通用机械零件的装配要求。三维建模采用特征堆叠的逻辑完成实体构建：首先通过拉伸特征生成轴承盖的主体基体，针对半圆轴孔部分采用旋转切除特征完成内孔曲面构建，保证轴孔的圆柱度与同轴度满足轴承外圈的配合公差要求；安装耳部分的螺栓过孔采用拉伸切除配合倒角特征完成，孔位的中心距严格匹配对应轴承座的安装孔参数，避免装配时出现干涉问题；零件侧边的定位凸台与止口结构采用拉伸与布尔运算结合的方式制作，确保与轴承座配合时的定位精度，同时在止口位置添加密封槽结构，预留密封件的安装空间。材质配置阶段根据零件的使用工况，为模型赋予铸铁材质属性，调整材质的粗糙度、金属光泽度与表面纹理，还原铸铁零件经机加工后的真实表面质感，非加工面保留铸造表面的粗糙纹理，加工面呈现精铣后的细腻金属质感，渲染阶段采用正交视角与等轴测视角结合的方式展示模型，既呈现立体的装配形态，也通过工程视图标注各关键尺寸，包括轴孔直径、安装孔中心距、零件总宽总高、密封槽深度等核心参数，同时标注未注公差要求，确保模型可直接用于生产加工参考。设计过程中重点考量了零件的工艺合理性：所有转角位置添加铸造圆角，避免应力集中问题，安装孔端部添加倒角方便螺栓穿入，轴孔端部添加倒角避免装配时刮伤轴承外圈，壁厚设计保持均匀过渡，避免铸造过程中出现缩孔缺陷，整体结构在满足压紧轴承、密封防护功能的前提下，尽可能优化零件重量，去除非必要的冗余结构，同时保证零件的结构强度，满足主轴运行过程中的载荷承载要求。
