油气站场带阀组管道清管器发射装置

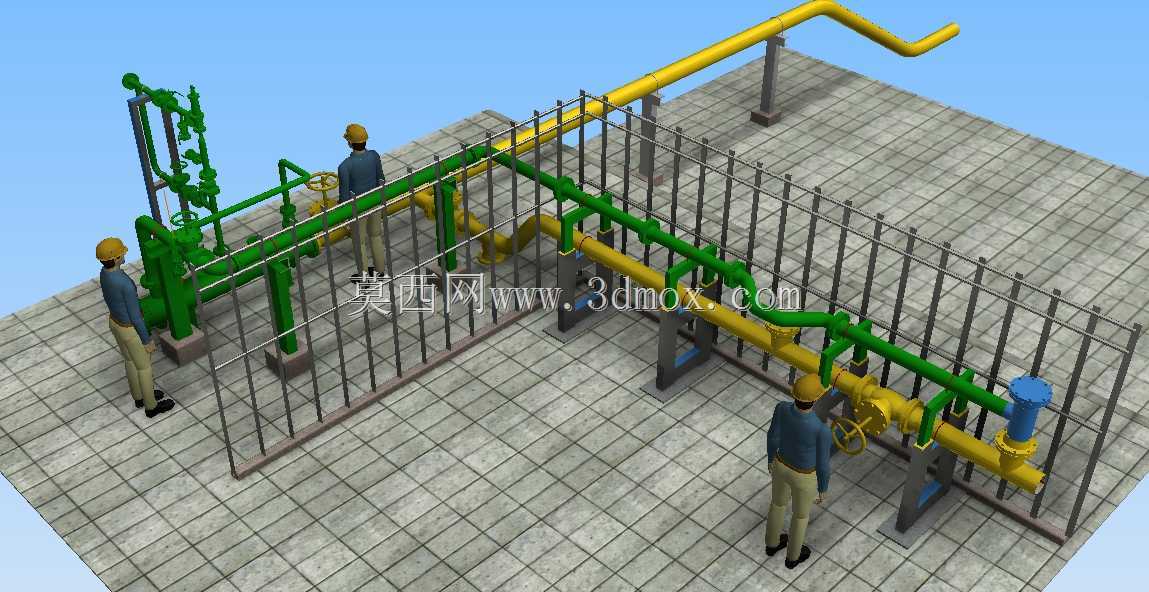

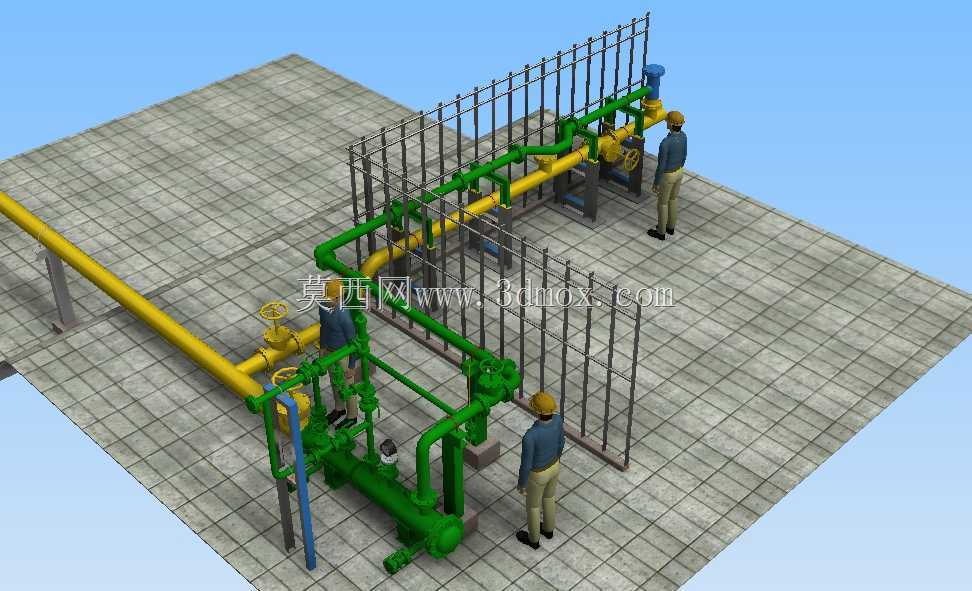

　　在长输油气管道、炼化厂工艺管廊、城市燃气调压站的日常运维作业里，清管作业是保障管道输送效率、清除管内积液与杂质、检测管道内壁损伤的核心工序，这套带配套工艺管道的清管器发射装置，正是为站场端清管作业提供发射载体的核心工艺单元。从现场布置逻辑来看，整套装置依托站场硬化地坪做落地安装，主工艺管道采用黄、绿两色做介质流向与功能区分，黄色管线为输送主介质的工艺主管，绿色管线为辅助放空、排污、泄压的旁通控制管路，所有管路通过预制管支架做架空固定，支架底部与地坪预埋钢板做焊接固定，避免管线运行过程中因介质压力波动产生位移。装置外围设置了1.2米高的钢制防护围栏，围栏留设了正对操作阀组的检修通道，既可以避免无关人员误碰高压工艺部件，也给日常操作、

　　检修预留了足够的作业空间，操作侧的阀组手轮全部朝向巡检通道方向，操作人员站在通道内即可完成所有阀门的启闭操作，不需要探身进入围栏内部，符合站场作业的安全规范。从功能设计上，整套发射装置的核心筒体为承压结构，一端采用快开盲板结构，用于装填不同规格的清管器——包括皮碗清管器、测径清管器、智能检测清管器都可以通过该端装入，快开盲板带自锁安全结构，在筒体带压状态下无法开启，从机械结构上杜绝误操作带来的安全风险。筒体与主工艺管道之间通过异径管做平滑过渡，避免清管器发射过程中出现卡滞，旁通管路上配置了不同通径的截止阀、球阀，分别对应进气（进油）推球、放空泄压、排污引流的功能，在发射作业前，操作人员可以通过旁通阀组平衡筒体与主管道的压力，

　　再开启主管道隔断阀，通过介质压差推动清管器进入主管道，完成发射流程。设计过程中充分考虑了站场的安装边界条件，整套装置的所有管路接口都预留了标准法兰连接端，现场安装时只需要将主管道接口、排污管线接口、放空管线接口与站场已有工艺管线做法兰对接即可，不需要在现场做大量焊接作业，降低现场施工的动火风险。管线的排布充分考虑了操作空间需求，阀门手轮的安装高度控制在1.2米到1.5米之间，符合人体工程学操作高度，不需要额外配置操作平台；排污管线的接口朝向地坪侧的排污沟，作业时产生的污液可以直接排入排污系统，不会在站场地坪造成积液。从结构细节来看，所有管路的弯头都采用长半径弯头，降低介质流动的阻力，同时减少清管器通过时的撞击磨损；

　　管支架的位置都经过受力核算，在阀门、法兰等重量集中的位置都单独设置了支撑点，避免管线长期运行后出现变形下沉；快开盲板的操作侧预留了1.5米以上的操作空间，方便操作人员开启盲板、装填清管器，同时预留了吊装清管器的作业空间，不需要额外拆除周边部件即可完成清管器的装填作业。这套装置的设计完全匹配站场清管作业的实际流程，从操作安全性、安装便捷性、运行可靠性多个维度做了针对性优化，既可以作为新建站场的工艺单元直接集成，也可以作为老旧站场改造的替换单元，适配不同压力等级的油气输送工艺场景。
