STEN枪械部件三维结构设计作品

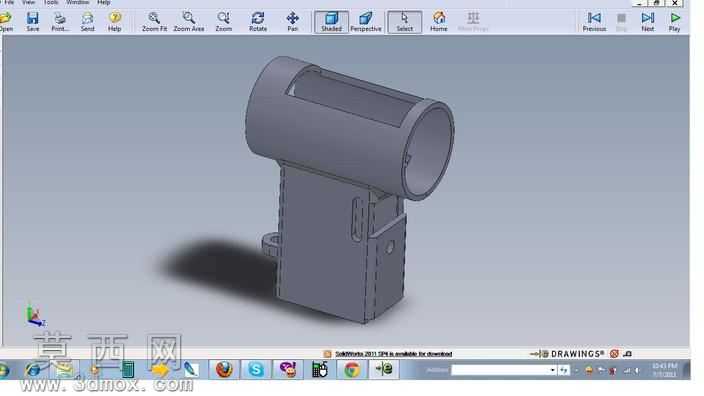

本作品为STEN相关枪械部件的三维建模设计成果，依托SolidWorks三维建模环境完成全流程构建，整体采用自底向上的建模思路，先拆分部件的两大核心结构模块——上部的圆筒形腔体结构与下部的矩形握持基座，再通过精准的装配约束完成整体整合。建模过程中，上部圆筒腔体采用旋转凸台命令生成基础回转体，再通过拉伸切除完成侧面开槽、端面定位孔的细节构建，严格还原腔体的薄壁特征与开口轮廓，保证筒身壁厚均匀、边缘过渡顺滑，无多余的几何碎面。下部矩形握持基座以拉伸凸台为基础造型，通过多步切除命令完成侧面防滑凹槽、底部定位凸台、侧面连接销孔的细节刻画，基座与上部筒体的连接部位采用凸台定位加贴合面约束的设计，还原真实构件的装配逻辑，连接位置的圆角过渡处理符合机械加工的工艺要求，避免应力集中的结构缺陷。材质渲染阶段，整体构件赋予哑光金属材质，模拟钢制枪械部件的表面质感，调整材质的粗糙度、反射率参数，让模型在软件渲染环境下呈现出真实金属的哑光漫反射效果，无过度反光的失真问题。结构设计上充分考量构件的功能属性，上部圆筒腔体的内径尺寸、开槽位置均对应STEN相关构件的功能需求，下部握持基座的凹槽设计兼顾握持防滑与结构减重的双重作用，各连接孔位的位置、尺寸均做了参数化约束，可直接用于后续的工程图导出与加工参考。建模全程遵循机械设计的规范，所有特征均保留完整的参数化建模历史，方便后续对尺寸进行调整修改，模型的几何拓扑结构完整，无破面、重叠面、非流形几何等建模错误，可直接导入各类三维环境进行装配验证、运动仿真或者3D打印制作，整体造型精准还原对应构件的外形特征与结构逻辑，细节处理到位，结构比例协调。
