食品加工用肉分隔符三维结构设计

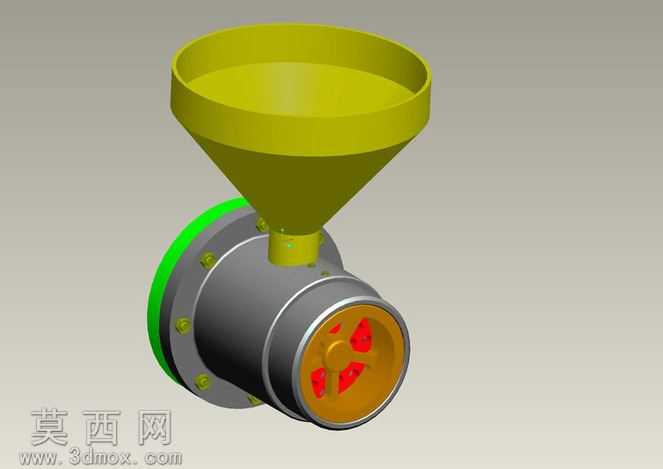

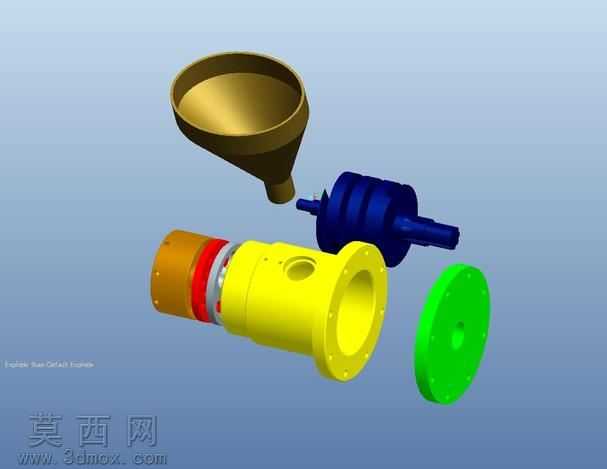

本作品为食品加工场景使用的肉分隔符三维结构模型，采用Pro/Engineer Wildfire R5.0完成全参数化建模，建模过程严格遵循机械设计装配逻辑，对各部件的配合公差、安装定位做了符合实际生产要求的参数设定，可直接用于后续工程图导出、结构仿真验证或加工参考。模型整体由上部进料料斗、中部阀体腔体、侧部安装法兰、前端出料调节组件四大核心部分构成，建模阶段先通过旋转特征完成上部锥形料斗的主体构建，料斗采用上宽下窄的锥面设计，内壁做了顺滑过渡处理，避免物料输送过程中出现挂壁、卡滞问题，料斗下部与阀体腔体的连接位置做了加厚凸台设计，预留了密封安装位，保障装配后的结构密封性。中部阀体腔体采用圆柱回转体结构，通过拉伸、切除特征完成内部流道的构建，流道直径经过参数化计算，匹配肉料输送的通过性要求，腔体外侧的安装法兰采用绿色材质区分，法兰端面均匀分布螺栓安装孔，孔位做了沉头处理，可通过螺栓将整体设备固定在加工生产线的对应工位，法兰与腔体的连接位置做了圆角过渡，降低应力集中风险。前端出料组件为核心调节结构，建模时通过阵列特征完成内部分隔拨片的布局，拨片采用红色醒目标识，外部端盖做了包边处理，端盖与阀体的配合采用止口定位结构，保障转动调节时的同轴度，避免出现漏料问题。材质渲染阶段，料斗与阀体主体采用哑光金属灰与黄绿色工程塑料材质区分，还原食品加工设备常用的食品级材质视觉效果，法兰密封位采用亮绿色橡胶材质表现，出料拨片采用红色食品级尼龙材质，各部件的材质粗糙度、反光度参数都经过调试，渲染效果贴近真实工业设备的视觉质感。设计思路上围绕肉料分隔输送的实际工况展开，既保障了物料进料的顺畅性，也通过前端拨片结构实现出料量的可控调节，整体结构无冗余设计，各部件均可实现独立拆装，便于后续的设备维护与部件更换，所有特征均保留完整建模历史，可根据实际生产需求调整料斗容量、流道直径、拨片数量等核心参数，适配不同产能的食品加工生产线使用需求。
